Raccords laiton à manchon coulissant - HS300
Raccords pour tubes PEX
Les raccords laiton à manchon coulissant HS300 pour tubes PEX de Honson sont parfaitement adaptés à une utilisation dans les systèmes de plomberie. Les raccords sont proposés dans des tailles allant de Ø12 à Ø 25. Ils sont faciles à installer et à démonter.
Caractéristiques
- Adéquat pour les systèmes de plomberie
- Installation simple et rapide
- Tailles de Ø12 à Ø 25
Instructions d'installation
- Afin d'éviter les erreurs de montage, il est recommandé de vérifier les dimensions des composants avant l'installation.
- Coupez le tuyau perpendiculairement à son axe, au moyen d'une cisaille (il est conseillé de faire tourner légèrement la cisaille pendant la coupe) ou du coupe-tube à roue.
- Ébavurez et calibrez la surface interne du tuyau en utilisant les outils adéquats.
- Insérez le tuyau sur le corps jusqu'à la butée mécanique.
- Faites glisser l'écrou sur le tuyau et le déplacer jusqu'à la butée mécanique sur le corps.
- Serrez l'écrou à l'aide de la griffe adaptée.
Structure
| Élément | Description | Matériaux |
| 1 | Écrou | CW617N-4MS / MS58 |
| 2 | Corps | CW617N-4MS / MS58 |
- Coupleur droit
- Raccord coudé
- Raccord en T
Coupleur droit à manchon coulissant en laiton

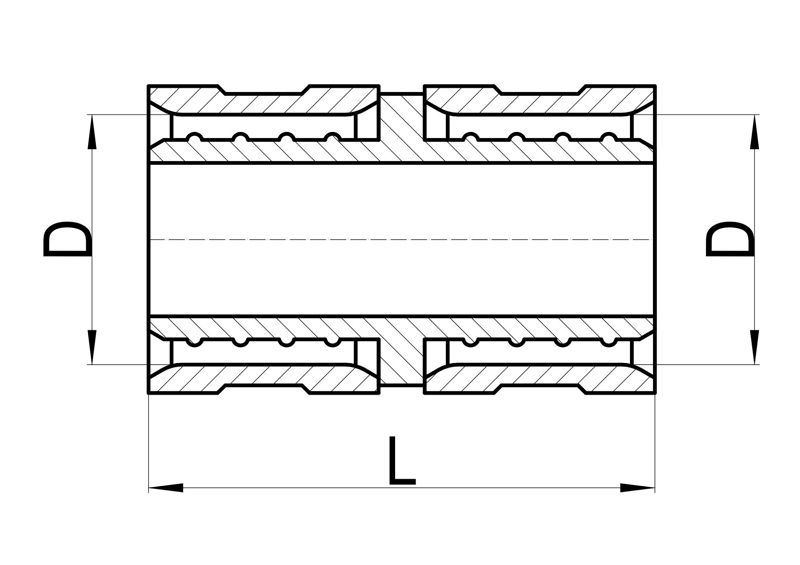

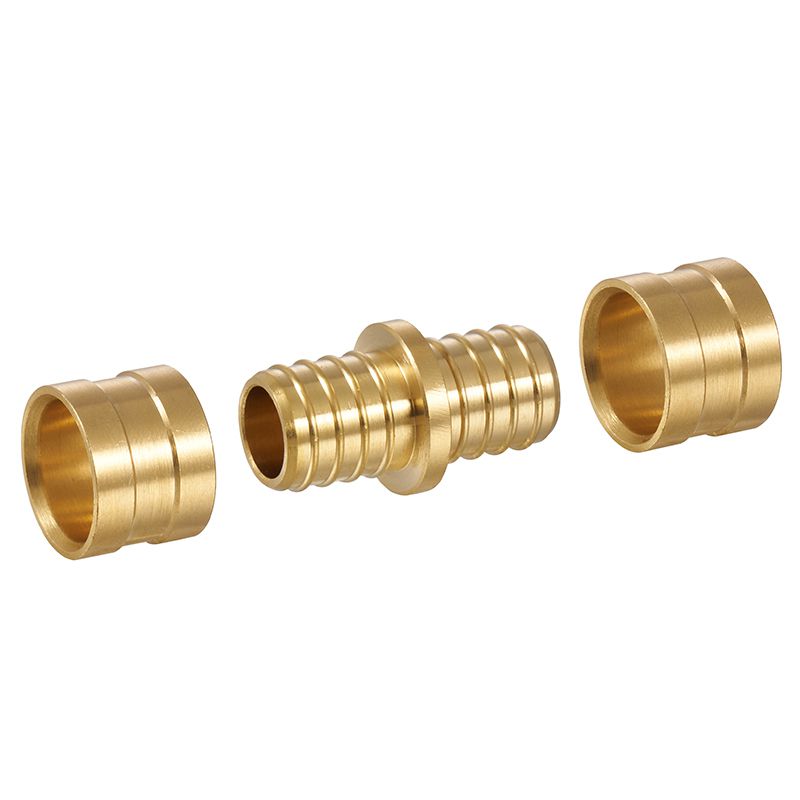

Coupleur droit égal C×C, HS300-001
| TAILLE | D | L |
| 12×12(×1.1) | 12 | 33 |
| 16×16(×1.5) | 16 | 33 |
| 20×20(×1.9) | 20 | 33 |
| 25×25(×2.3) | 25 | 45 |

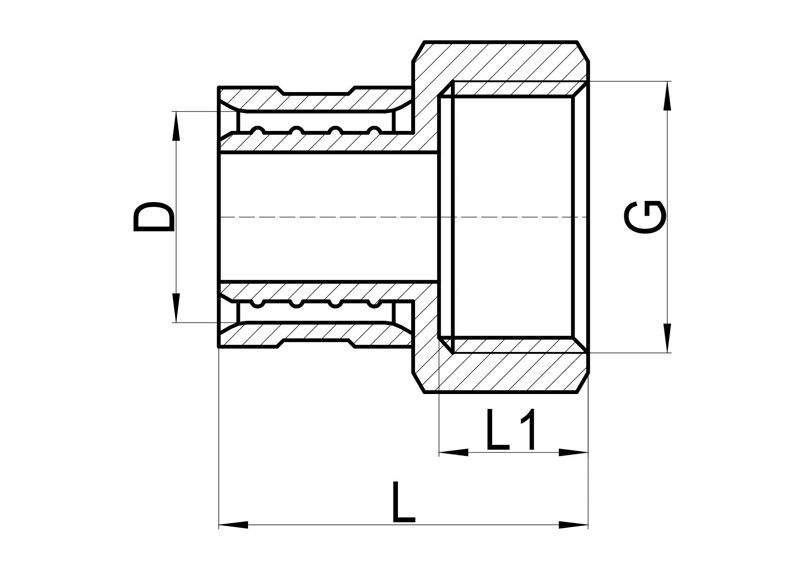

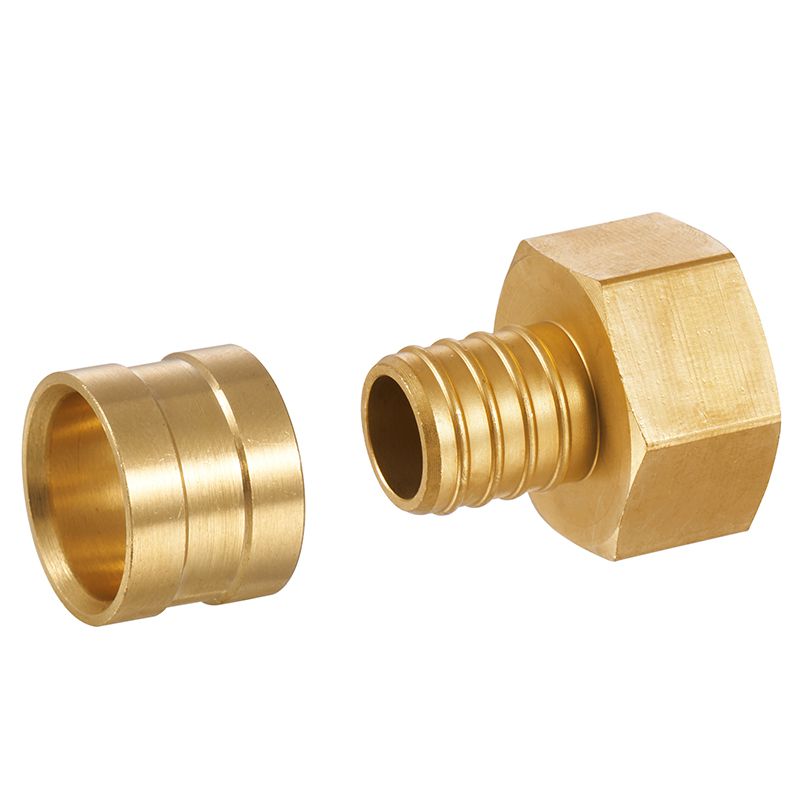

Coupleur droit femelle C×FI, HS300-002
| TAILLE | D | G | L | L1 |
| 12(×1.1)×3/8″F | 12 | 3/8" | 26 | 8.5 |
| 12(×1.1)×1/2″F | 12 | 1/2" | 28.5 | 11.5 |
| 16(×1.5)×3/8″F | 16 | 3/8" | 25.5 | 8.5 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 28.5 | 11.5 |
| 16(×1.5)×3/4″F | 16 | 3/4" | 30 | 13 |
| 20(×1.9)×1/2″F | 20 | 1/2" | 28.5 | 11.5 |
| 20(×1.9)×3/4″F | 20 | 3/4" | 30 | 13 |
| 25(×2.3)×3/4″F | 25 | 3/4" | 36 | 13 |
| 25(×2.3)×1″F | 25 | 1" | 37.5 | 14 |

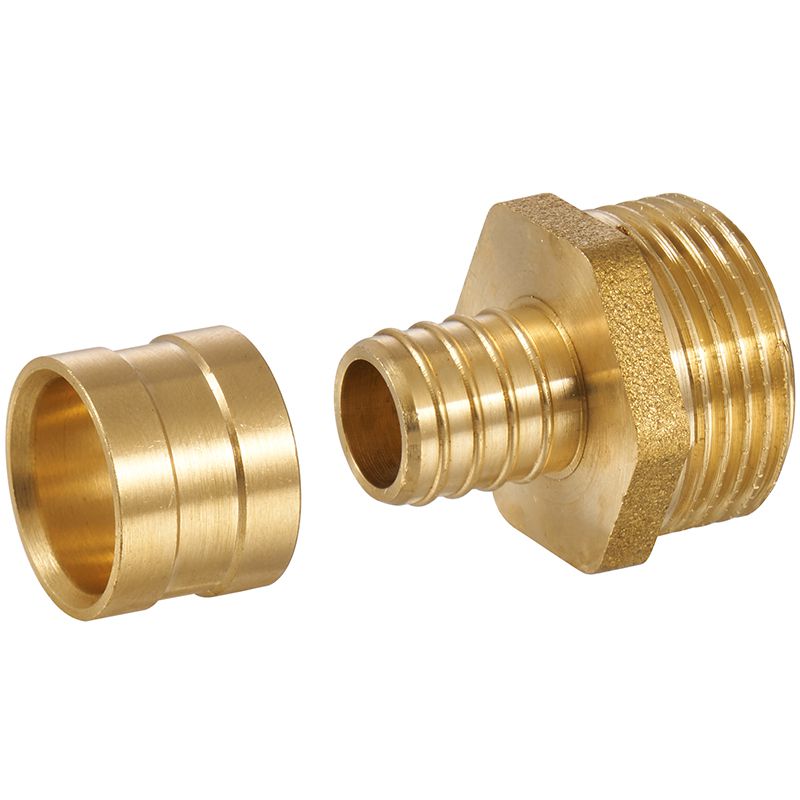

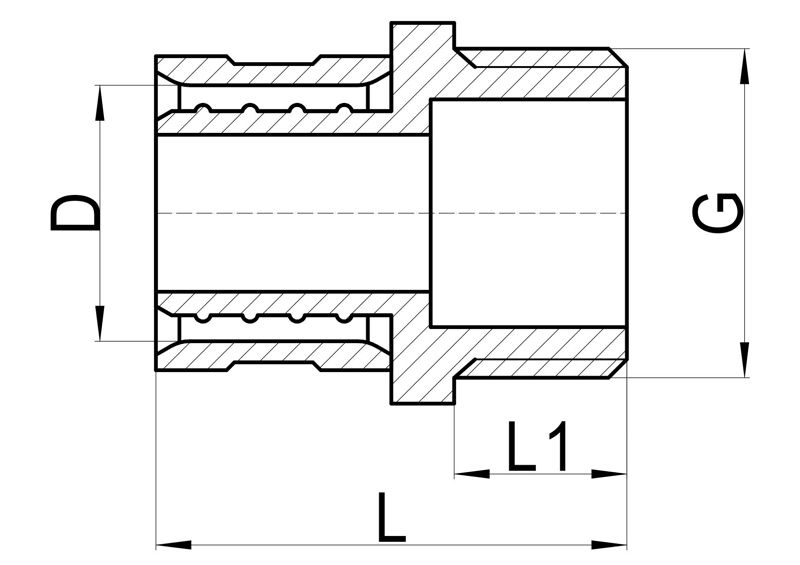

Coupleur droit mâle C×MI, HS300-003
| TAILLE | D | G | L | L1 |
| 12(×1.1)×3/8″M | 12 | 3/8" | 28.5 | 9.5 |
| 12(×1.1)×1/2″M | 12 | 1/2" | 30 | 11 |
| 16(×1.5)×3/8″M | 16 | 3/8" | 28.5 | 9.5 |
| 16(×1.5)×1/2″M | 16 | 1/2" | 30 | 11 |
| 16(×1.5)×3/4″M | 16 | 3/4" | 31 | 11.5 |
| 20(×1.9)×1/2″M | 20 | 1/2" | 31 | 11 |
| 20(×1.9)×3/4″M | 20 | 3/4" | 31 | 11.5 |
| 20(×1.9)×1″M | 20 | 1" | 33.5 | 12.5 |
| 25(×2.3)×1/2″M | 25 | 1/2" | 38 | 11 |
| 25(×2.3)×3/4″M | 25 | 3/4" | 38 | 11 |
| 25(×2.3)×1″M | 25 | 1" | 39.5 | 12.5 |

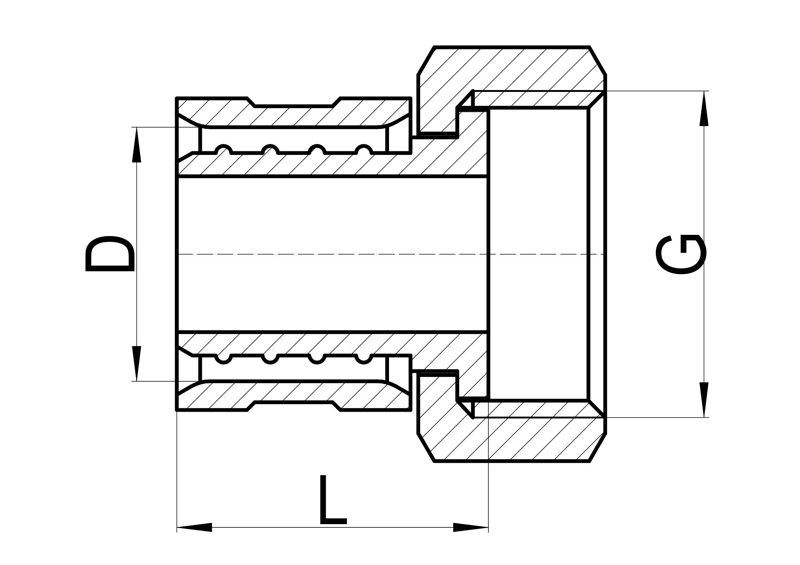

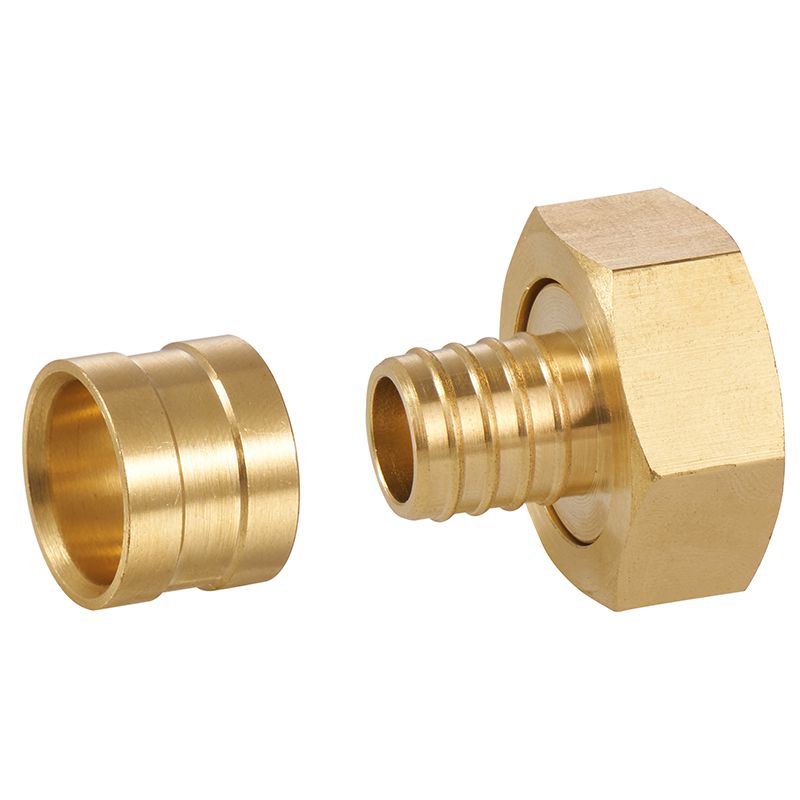

Coupleur droit avec écrou pivotant, HS300-012
| TAILLE | D | G | L |
| 12(×1.1)×3/8″F | 12 | 3/8" | 20 |
| 12(×1.1)×1/2″F | 12 | 1/2" | 20 |
| 16(×1.5)×3/8″F | 16 | 3/8" | 20 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 20 |
| 16(×1.5)×3/4″F | 16 | 3/4" | 20 |
| 20(×1.9)×1/2″F | 20 | 1/2" | 20 |
| 20(×1.9)×3/4″F | 20 | 3/4" | 20 |
| 25(×2.3)×3/4″F | 25 | 3/4" | 25.5 |
| 25(×2.3)×1″F | 25 | 1" | 26.5 |
Coude à manchon coulissant en laiton

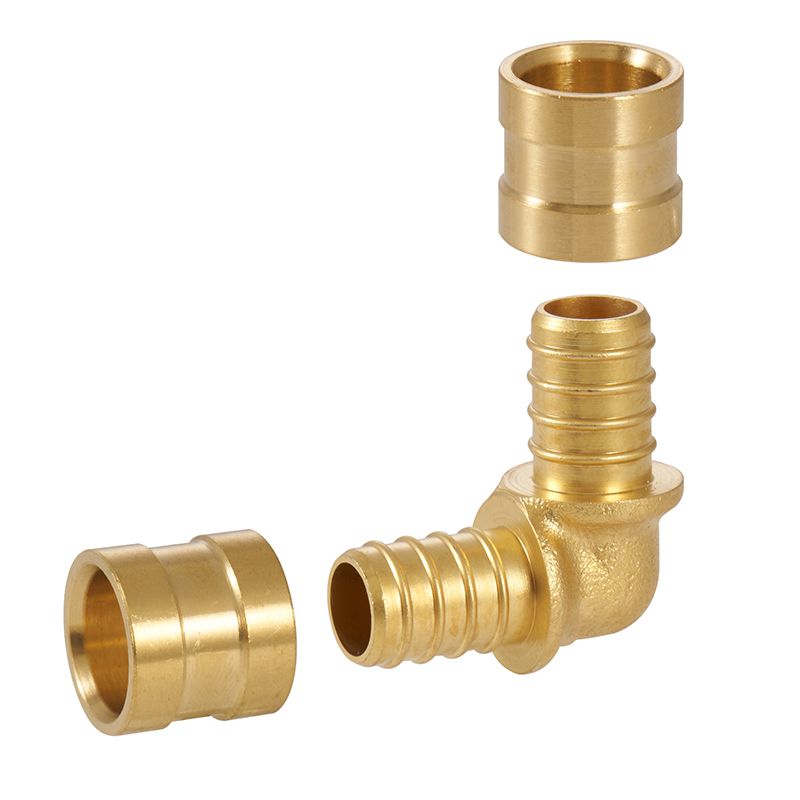

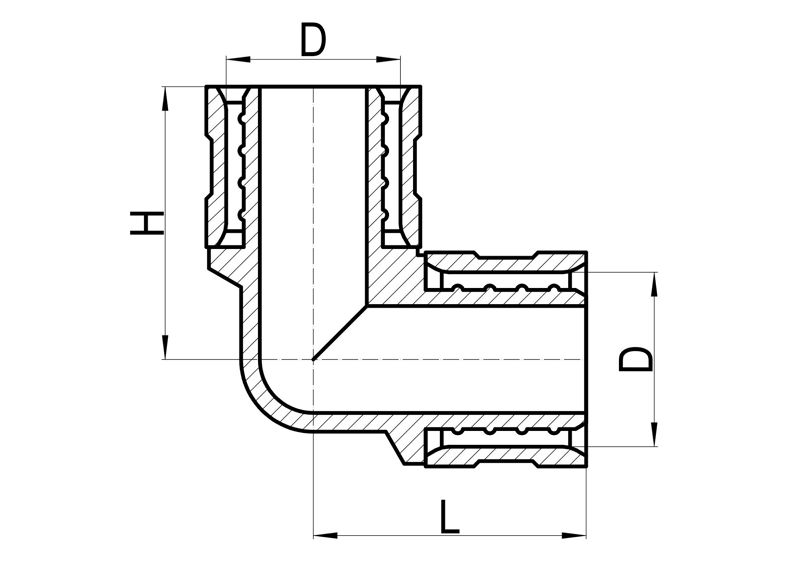

Coude égal C×C, HS300-004
| TAILLE | D | L | H |
| 12×12(×1.1) | 12 | 23.5 | 23.5 |
| 16×16(×1.5) | 16 | 25.5 | 25.5 |
| 20×20(×1.9) | 20 | 28 | 28 |
| 25×25(×2.3) | 25 | 36.5 | 36.5 |

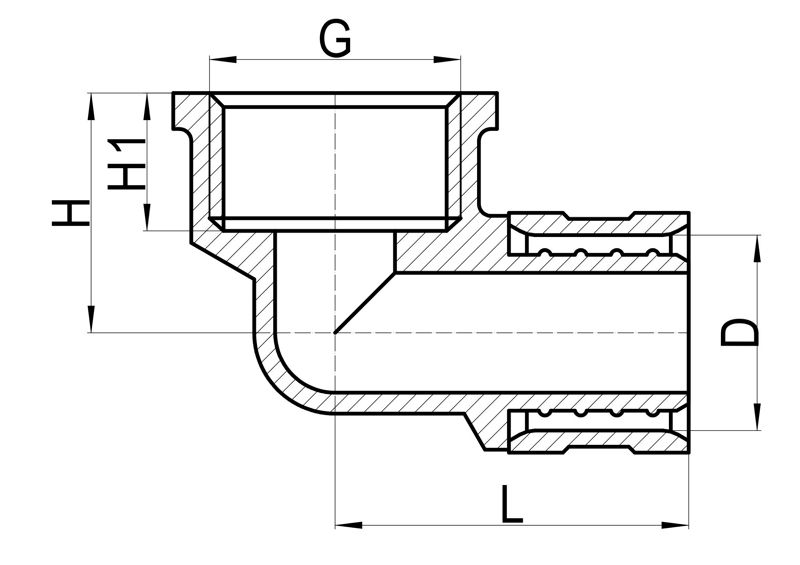

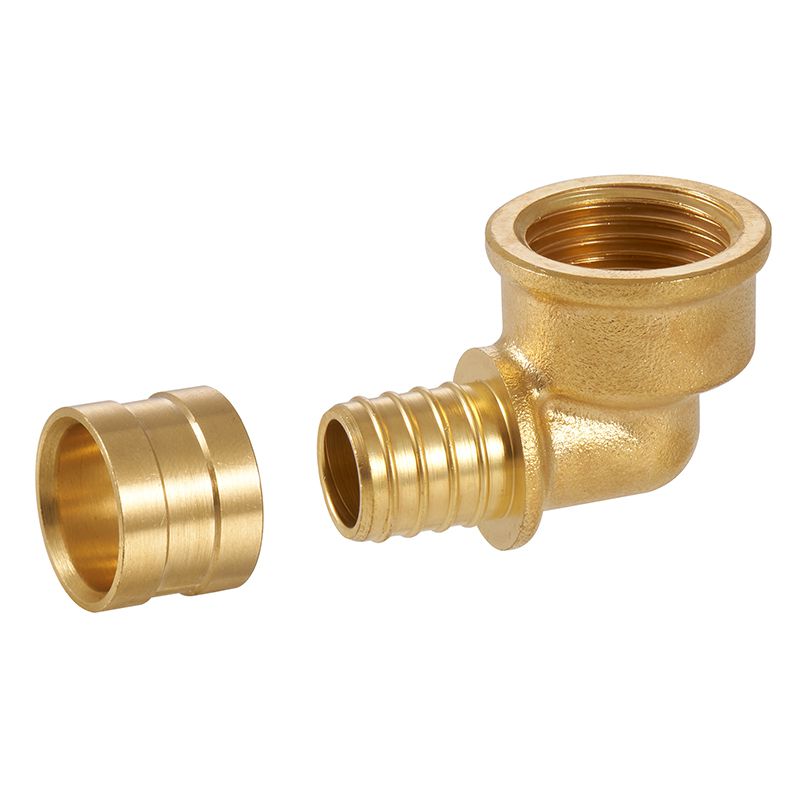

Coude femelle C×FI, HS300-005
| TAILLE | D | G | L | H | H1 |
| 12(×1.1)×1/2″F | 12 | 1/2" | 29.5 | 18.5 | 11.5 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 29.5 | 20 | 11.5 |
| 20(×1.9)×1/2″F | 20 | 1/2" | 29.5 | 21.5 | 11.5 |

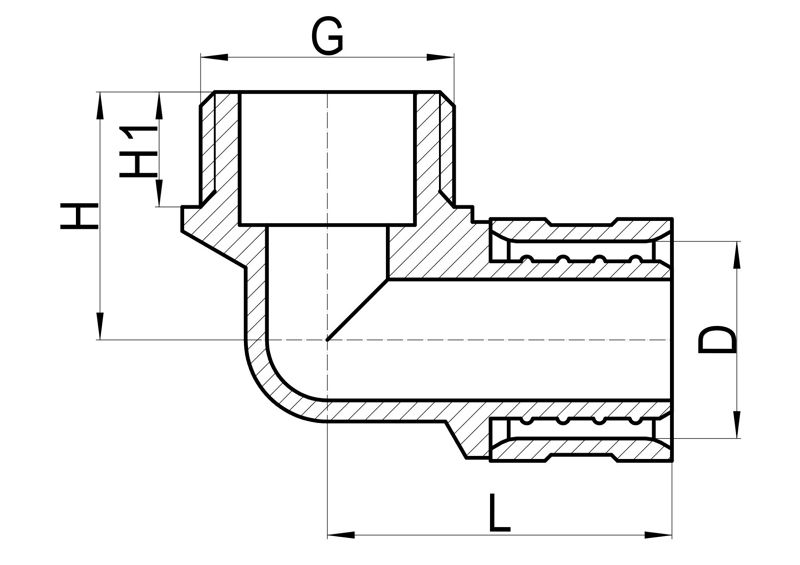

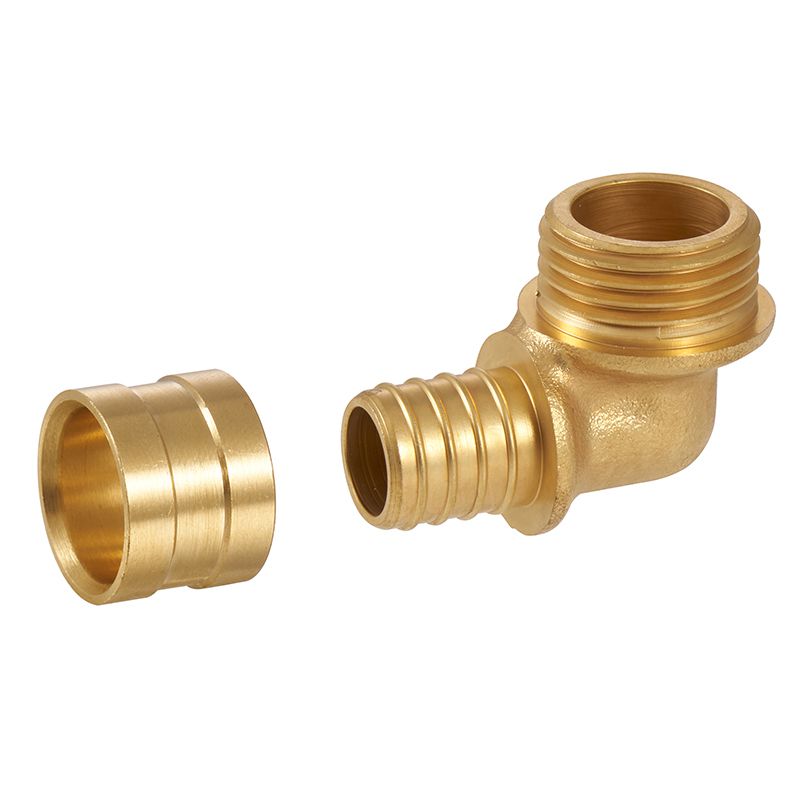

Coude mâle C×MI, HS300-006
| TAILLE | D | G | L | H | H1 |
| 12(×1.1)×1/2″M | 12 | 1/2" | 28.5 | 18.5 | 9.5 |
| 16(×1.5)×1/2″M | 16 | 1/2" | 28.5 | 20.5 | 9.5 |
| 20(×1.9)×1/2″M | 20 | 1/2" | 28.5 | 22.5 | 9.5 |

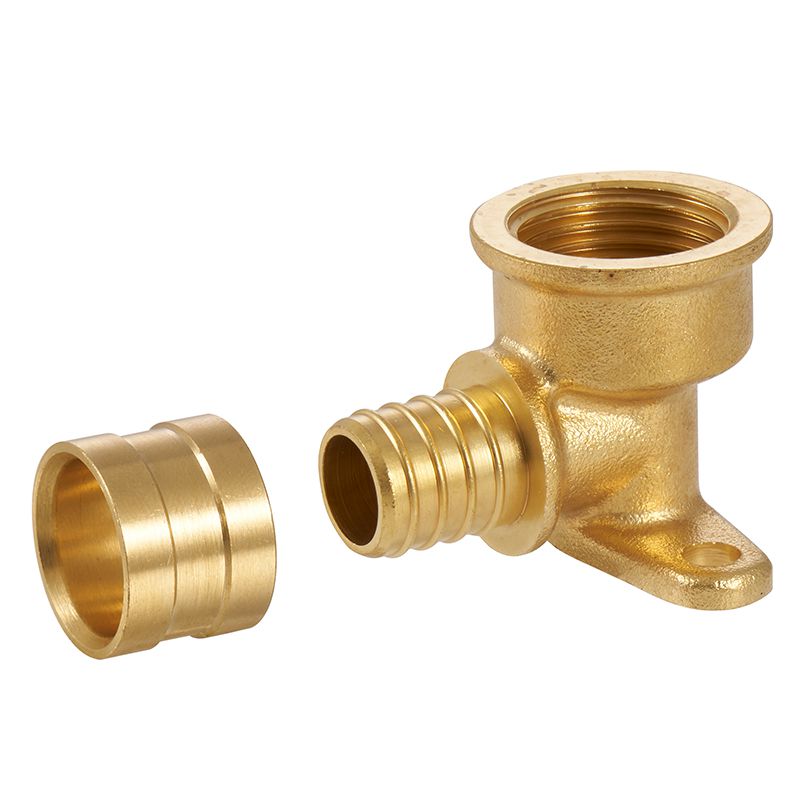

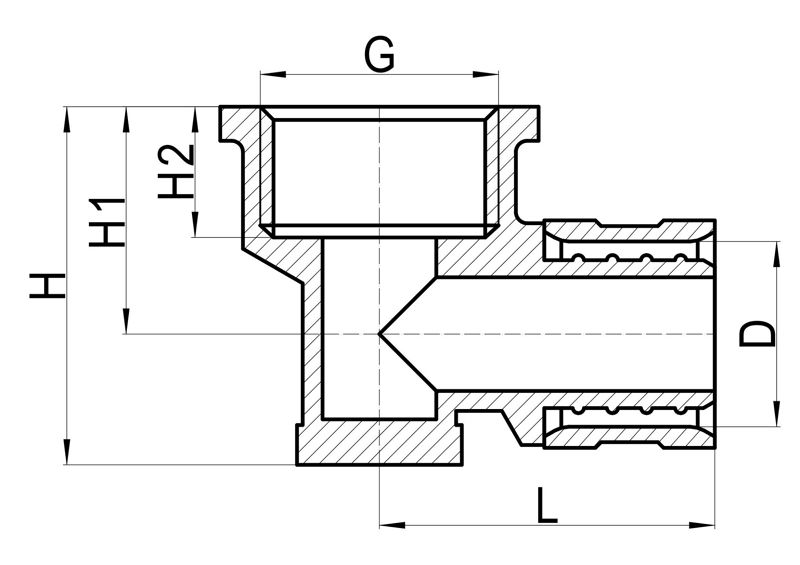

Coude de plaque murale C×FI, HS300-011
| TAILLE | D | G | L | H | H1 | H2 |
| 12(×1.1)×1/2″F | 12 | 1/2" | 29.5 | 28.5 | 18.5 | 11.5 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 29.5 | 31.5 | 20 | 11.5 |

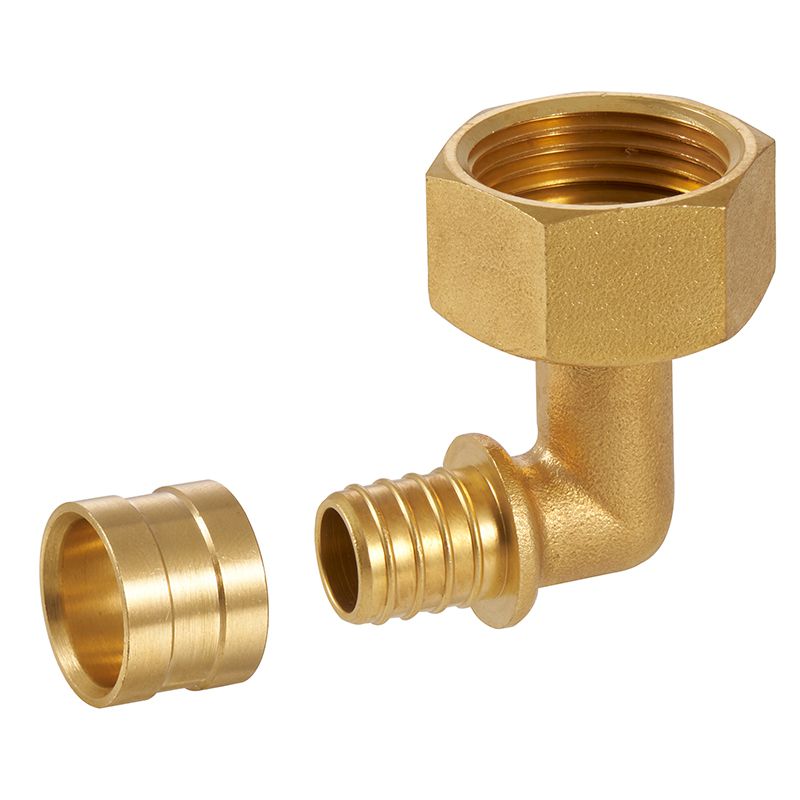

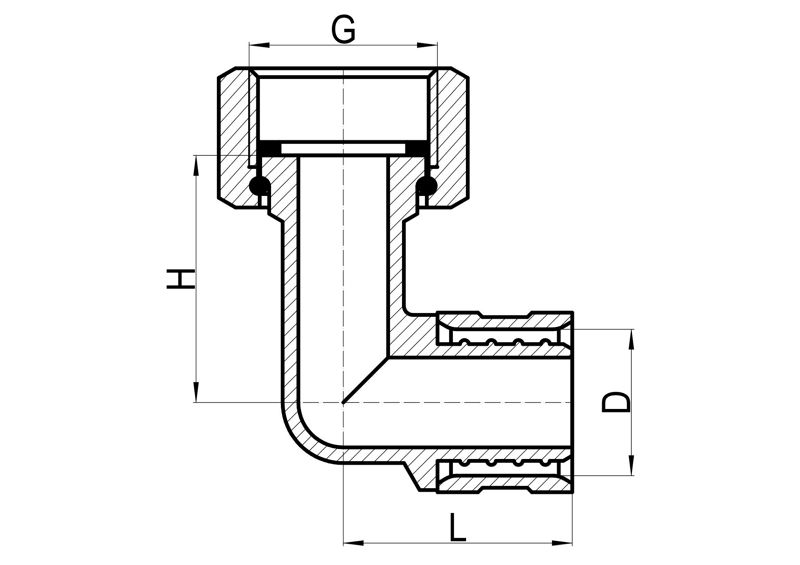

Coude avec écrou pivotant, HS300-013
| TAILLE | D | G | L | H |
| 12(×1.1)×1/2″F | 12 | 1/2" | 25.5 | 25.5 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 25.5 | 27.5 |
| 16(×1.5)×3/4″F | 16 | 3/4" | 28.5 | 28.5 |
Té à manchon coulissant en laiton

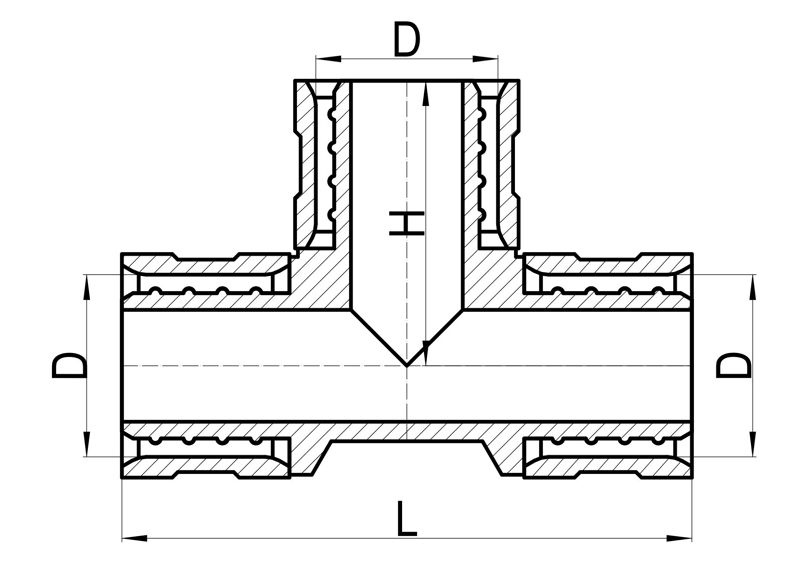

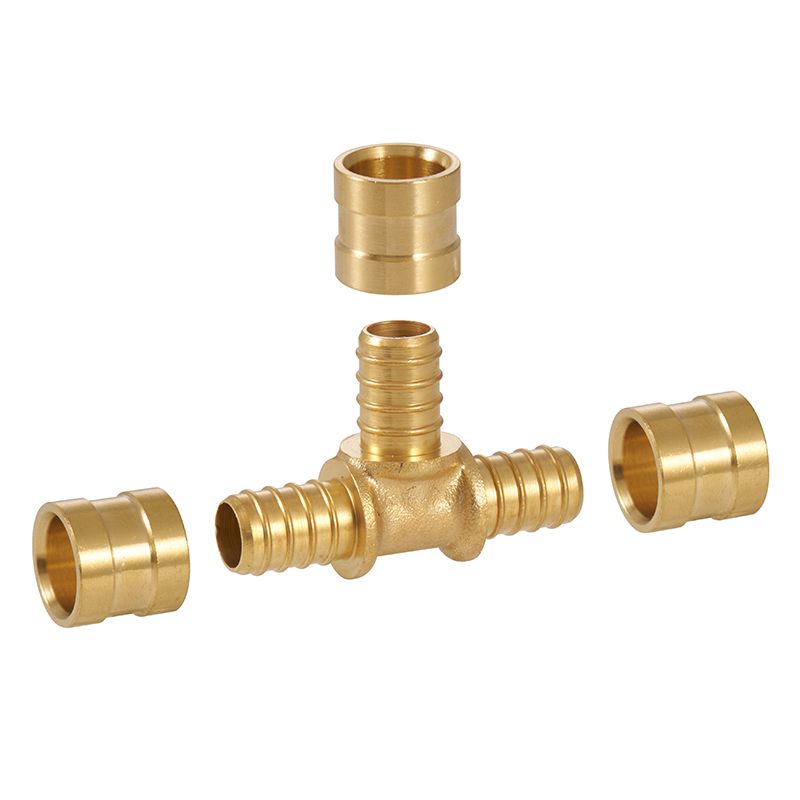

Té égal C×C×C, HS300-007
| TAILLE | D | L | H |
| 12×12×12(×1.1) | 12 | 47 | 23.5 |
| 16×16×16(×1.5) | 16 | 51 | 25.5 |
| 20×20×20(×1.9) | 20 | 56 | 28 |
| 25×25×25(×2.3) | 25 | 73 | 36.5 |

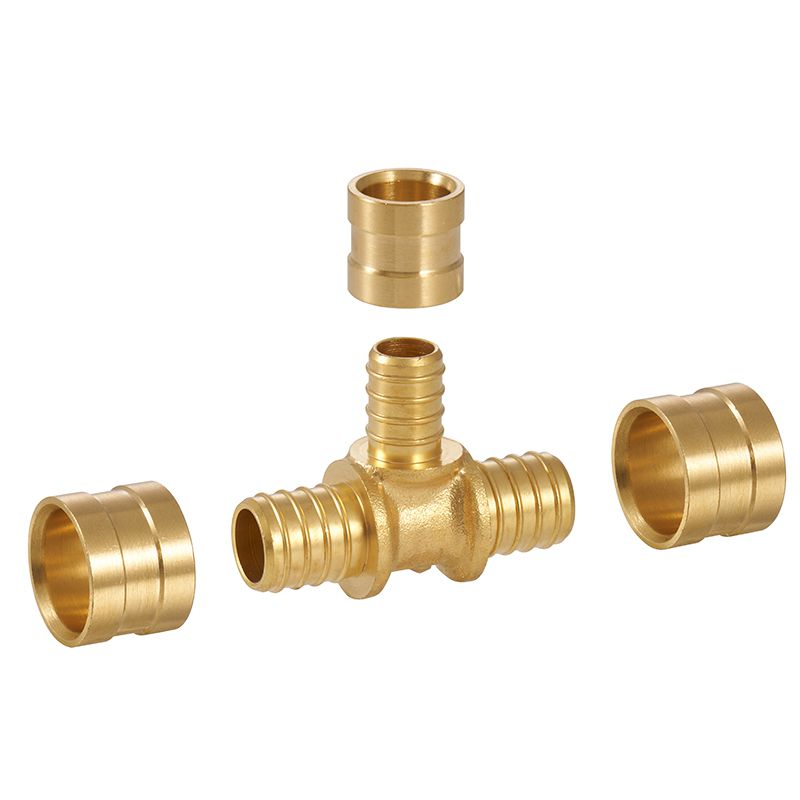

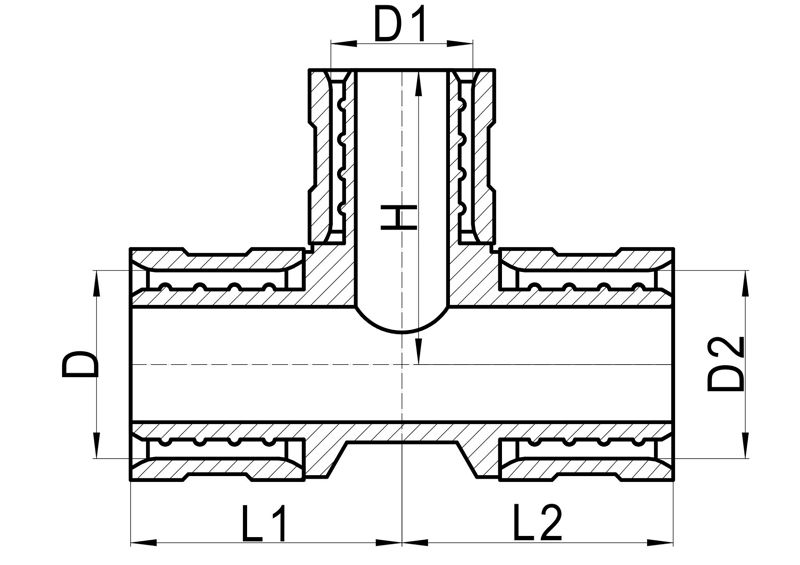

Té de réduction C×C×C, HS300-008
| TAILLE | D | D1 | D2 | L1 | L2 | H |
| 16×12×12 | 16 | 12 | 12 | 23.5 | 25 | 25.5 |
| 16×12×16 | 16 | 12 | 16 | 23.5 | 23.5 | 25.5 |
| 20×16×20 | 20 | 16 | 20 | 25.5 | 25.5 | 28 |

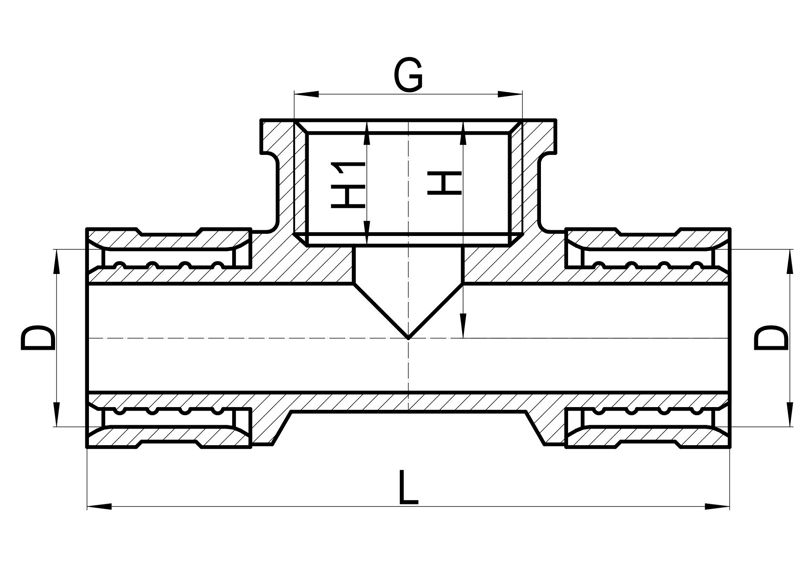

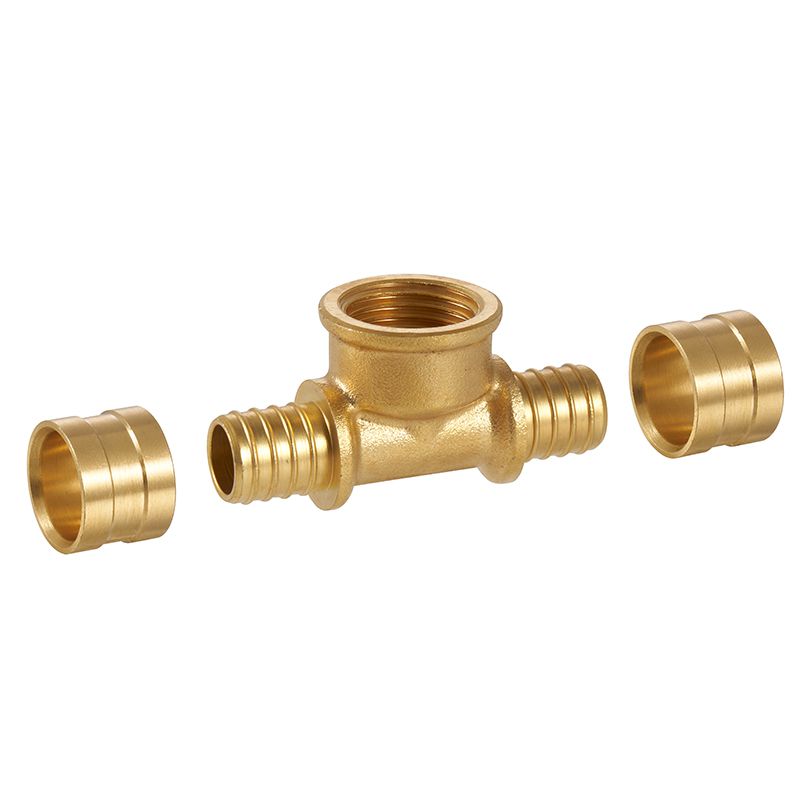

Té femelle C×C×FI, HS300-009
| TAILLE | D | G | L | H | H1 |
| 12×12(×1.1)×1/2″F | 12 | 1/2" | 59 | 18.5 | 11.5 |
| 16×16(×1.5)×1/2″F | 16 | 1/2" | 59 | 20 | 11.5 |
| 20×20(×1.9)×1/2″F | 20 | 1/2" | 59 | 21.5 | 11.5 |

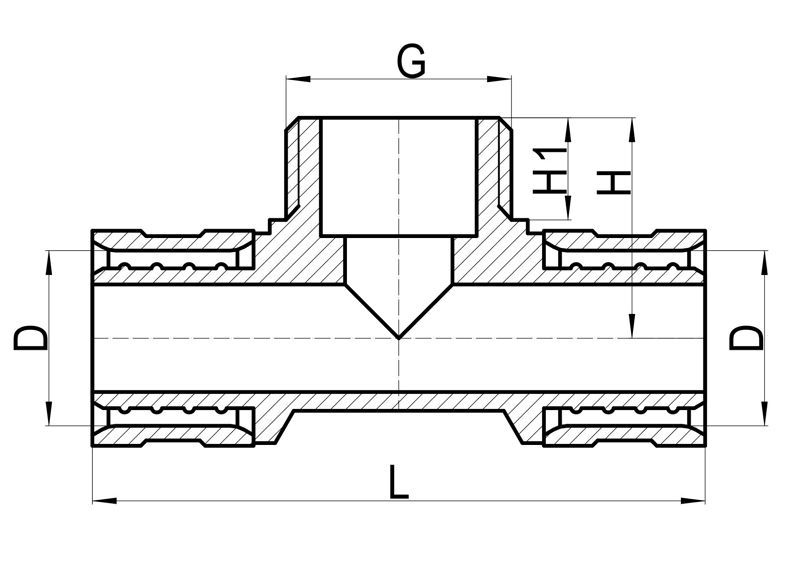

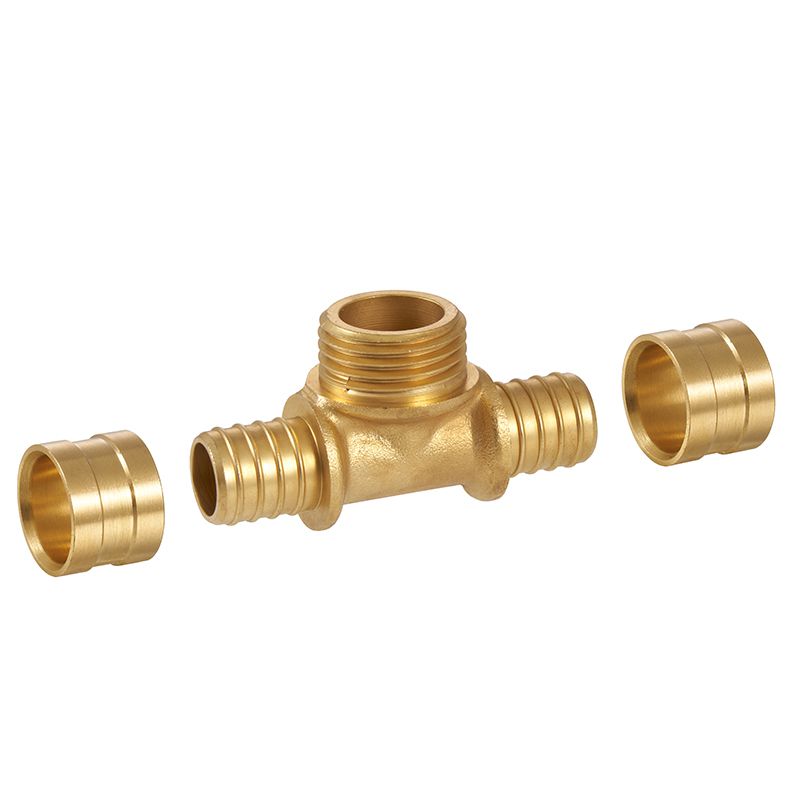

Té mâle C×C×MI, HS300-010
| TAILLE | D | G | L | H | H1 |
| 12×12(×1.1)×1/2″F | 12 | 1/2" | 57 | 18.5 | 9.5 |
| 16×16(×1.5)×1/2″F | 16 | 1/2" | 57 | 20.5 | 9.5 |
| 20×20(×1.9)×1/2″F | 20 | 1/2" | 57 | 22.5 | 9.5 |
