Raccords à compression en laiton - HS230

Raccords pour tubes PEX

Cette gamme de raccords est destinée au raccordement de tubes en polyéthylène réticulé (PE-X). L'union avec le tube en polyéthylène est scellée aux extrémités du raccord au moyen de joints toriques placés sur l'insert amovible qui est introduit dans le corps du raccord et dans le tube. L'ensemble est serré grâce à l'écrou qui comprime le collier, laissant le tube sujet et la connexion étanche. Dans les divers produits de la famille, les références aux diverses dimensions sont identifiées en pouces pour l'extrémité filetée et en millimètres pour l'extrémité du raccord, en référence au diamètre extérieur et à l'épaisseur du tube en polyéthylène concerné. Les applications comprennent la plomberie pour l'approvisionnement et la distribution de l'eau, l'alimentation en eau chaude pour les radiateurs et le chauffage par le sol.

Caractéristiques
  • Convient aux systèmes de plomberie
  • Taille : Ø16 à Ø 25
  • Approuvé CE
  • Tuyau adaptable : Tube PEX
  • Installation simple et rapide

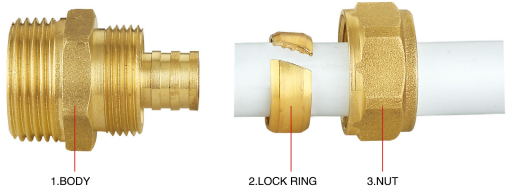

Structure

Raccords à compression en laiton - HS230
Documents techniques des produits
Options de matériaux Écrou CW617N-4MS / MS58
Bague d'arrêt MS58
Corps CW617N-4MS / MS58
Options de traitement de surface Brut / Nickelé
  • Coupleur droit
  • Coude
  • Té
  • Manifold à compression droite
Coupleur droit à compression en laiton

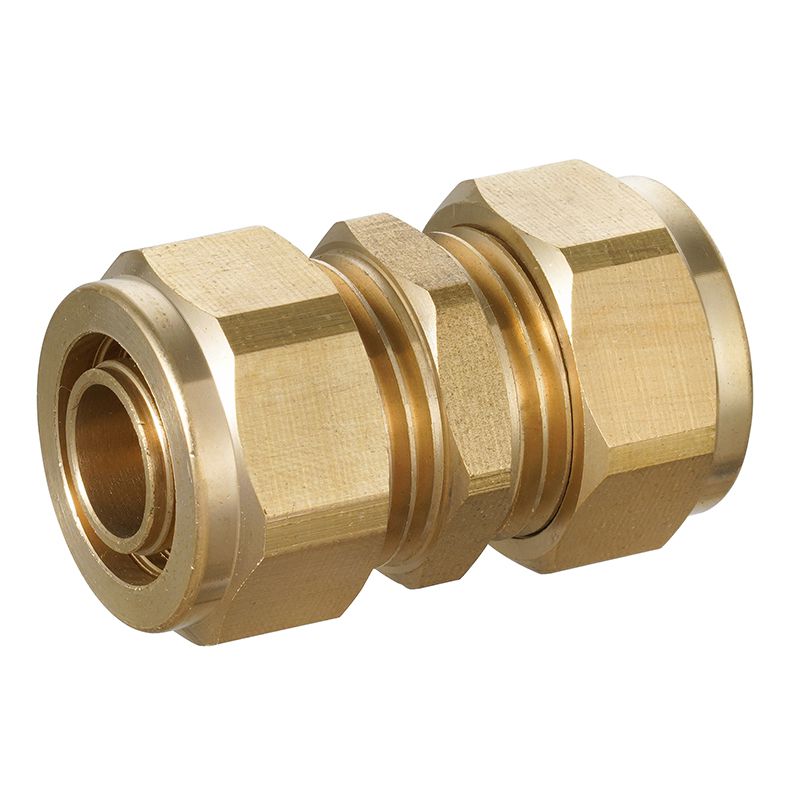

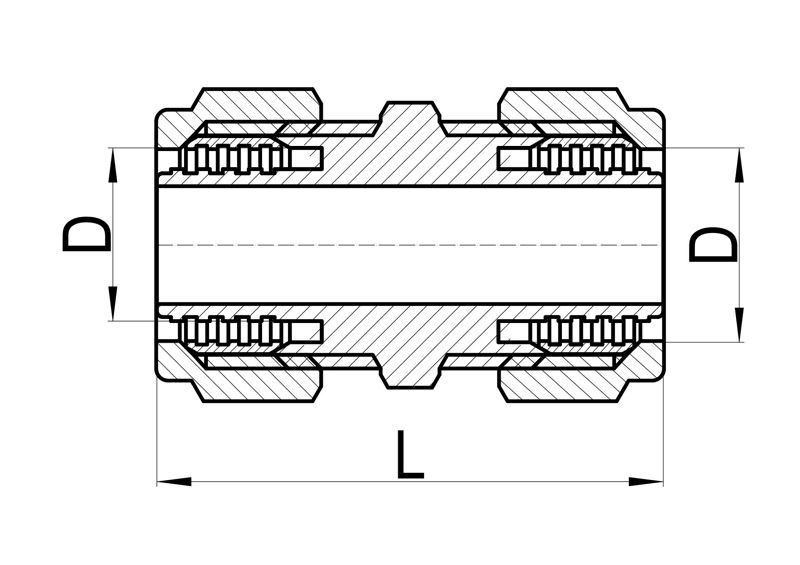

Coupleur droit égal C×C, HS230-001
  • Coupleur droit égal C×C, HS230-001
  • Coupleur droit égal C×C, HS230-001
Commentaires
TAILLE D L
12×12(×1.1) 12 39.5
12×12(×2.0) 12 39.5
15×15(×2.5) 15 42
16×16(×1.5) 16 43
18×18(×2.5) 18 49
20×20(×1.9) 20 46.5
22×22(×3.0) 22 48
25×25(×2.3) 25 46.5

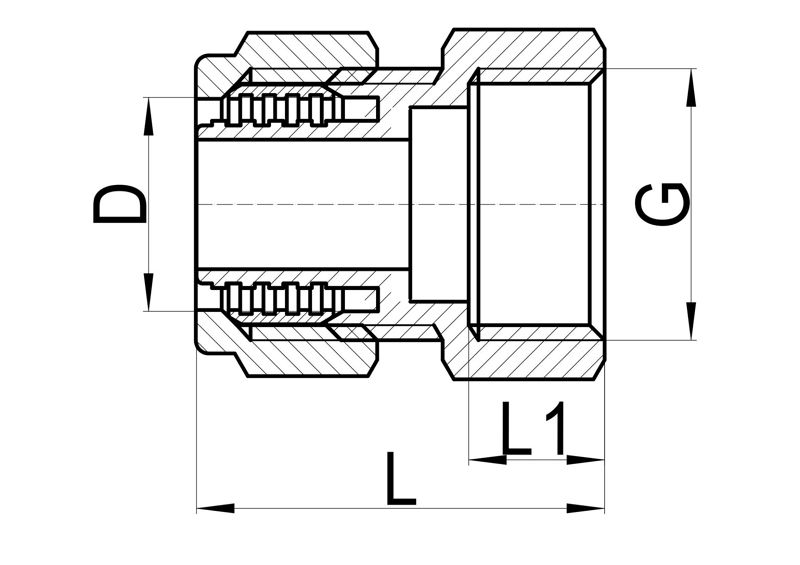

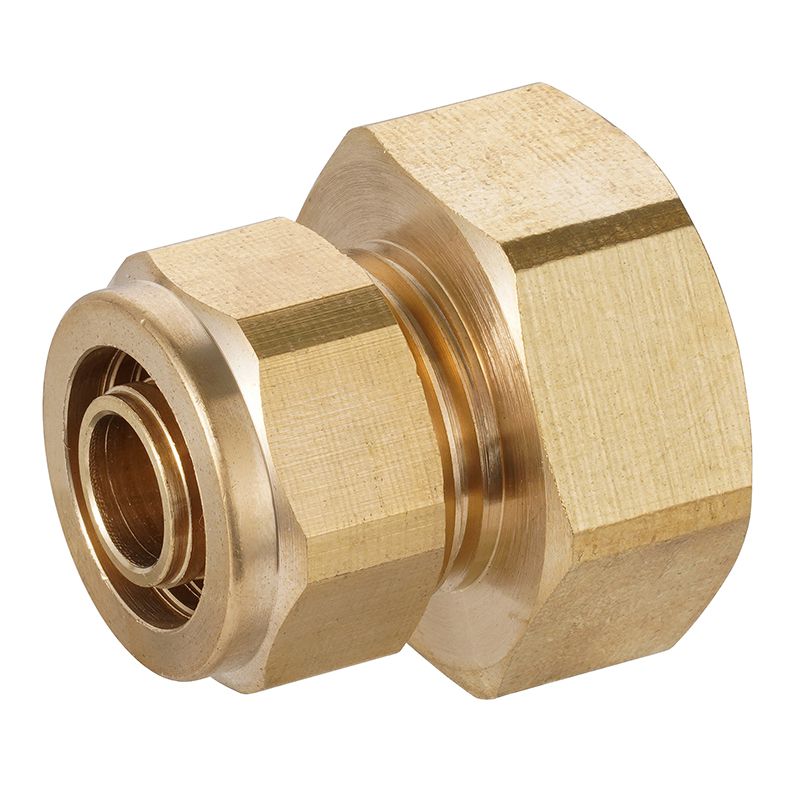

Coupleur droit femelle C×FI, HS230-002
  • Coupleur droit femelle C×FI, HS230-002
  • Coupleur droit femelle C×FI, HS230-002
Commentaires
TAILLE D G L L1
12(×1.1)×3/8″F 12 3/8" 27.5 8.5
12(×1.1)×1/2″F 12 1/2" 30 10.5
12(×2.0)×1/2″F 12 1/2" 30 10.5
15(×2.5)×1/2″F 15 1/2" 32 11.5
16(×1.5)×1/2″F 16 1/2" 31.5 10.5
16(×2.0)×1/2″F 16 1/2" 31.5 10.5
16(×2.2)×1/2″F 16 1/2" 31.5 10.5
16(×1.5)×3/4″F 16 3/4" 33 12
16(×2.0)×3/4″F 16 3/4" 33 12
16(×2.2)×3/4″F 16 3/4" 33 12
18(×2.5)×1/2″F 18 1/2" 35.5 11.5
18(×2.5)×3/4″F 18 3/4" 37.5 13
20(×1.9)×1/2″F 20 1/2" 32.5 10.5
20(×1.9)×3/4″F 20 3/4" 34.5 12
22(×3.0)×3/4″F 22 3/4" 36.5 13
25(×2.3)×3/4″F 25 3/4" 34 12
25(×2.3)×1″F 25 1" 35.5 13.5

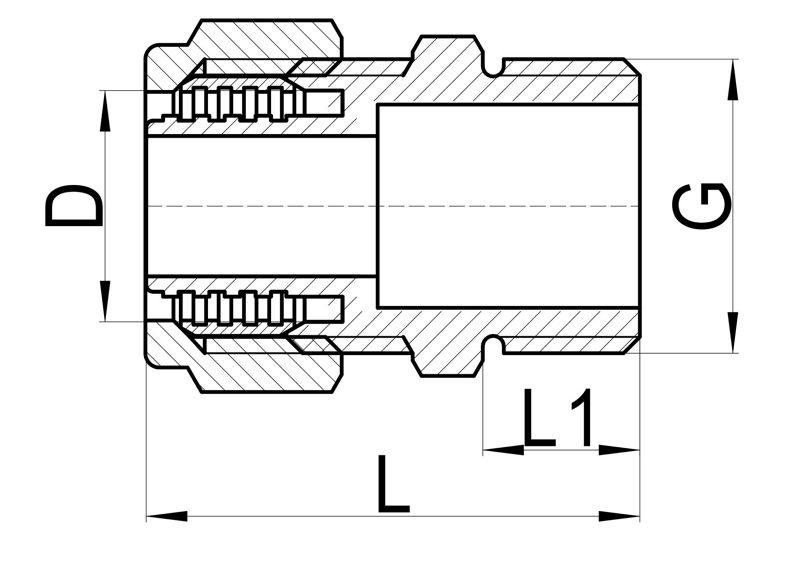

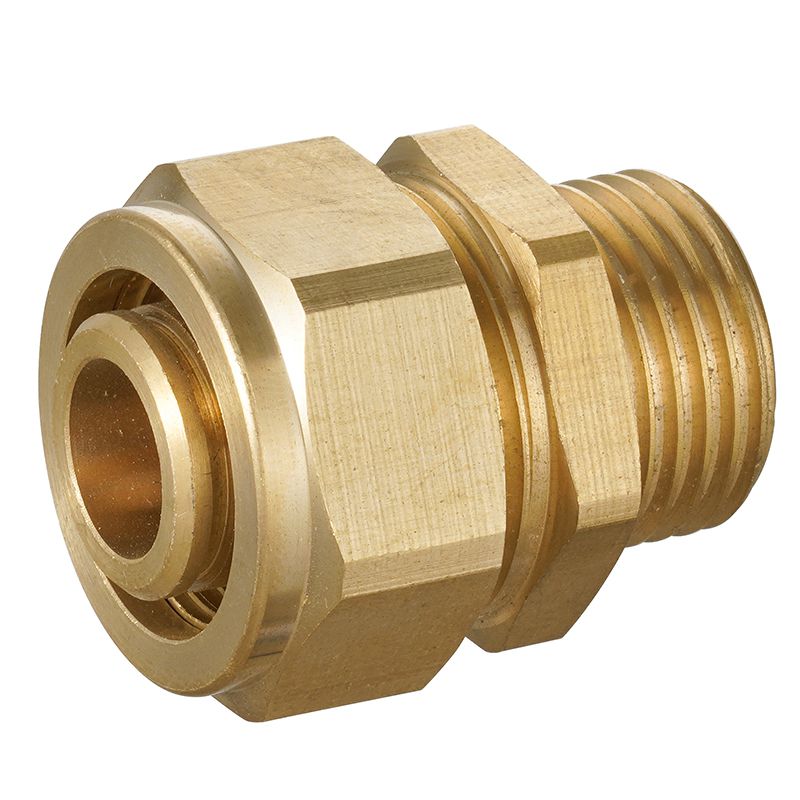

Coupleur droit mâle C×MI, HS230-003
  • Coupleur droit mâle C×MI, HS230-003
  • Coupleur droit mâle C×MI, HS230-003
Commentaires
TAILLE D G L L1
12(×1.1)×3/8″M 12 3/8" 31.7 9.7
12(×2.0)×3/8″M 12 3/8" 31.7 9.7
12(×1.1)×1/2″M 12 1/2" 33.2 11.2
12(×2.0)×1/2″M 12 1/2" 33.2 11.2
15(×2.5)×1/2″M 15 1/2" 33 9.5
16(×1.5)×3/8″M 16 3/8" 33.7 9.7
16(×1.5)×1/2″M 16 1/2" 35.2 11.2
16(×2.0)×1/2″M 16 1/2" 35.2 11.2
16(×2.2)×1/2″M 16 1/2" 35.2 11.2
16(×1.5)×3/4″M 16 3/4" 37.7 12.7
16(×2.0)×3/4″M 16 3/4" 37.7 12.7
16(×2.2)×3/4″M 16 3/4" 37.7 12.7
18(×2.5)×1/2″M 18 1/2" 36.5 9.5
18(×2.5)×3/4″M 18 3/4" 39 11
20(×1.9)×1/2″M 20 1/2" 36.7 11.2
20(×2.0)×1/2″M 20 1/2" 36.7 11.2
20(×1.9)×3/4″M 20 3/4" 39.2 12.7
20(×2.0)×3/4″M 20 3/4" 39.2 12.7
22(×3.0)×3/4″M 22 3/4" 38 11
25(×2.3)×3/4″M 25 3/4" 39.2 12.7
25(×2.3)×1″M 25 1" 41.5 14.5
Coude à compression en laiton

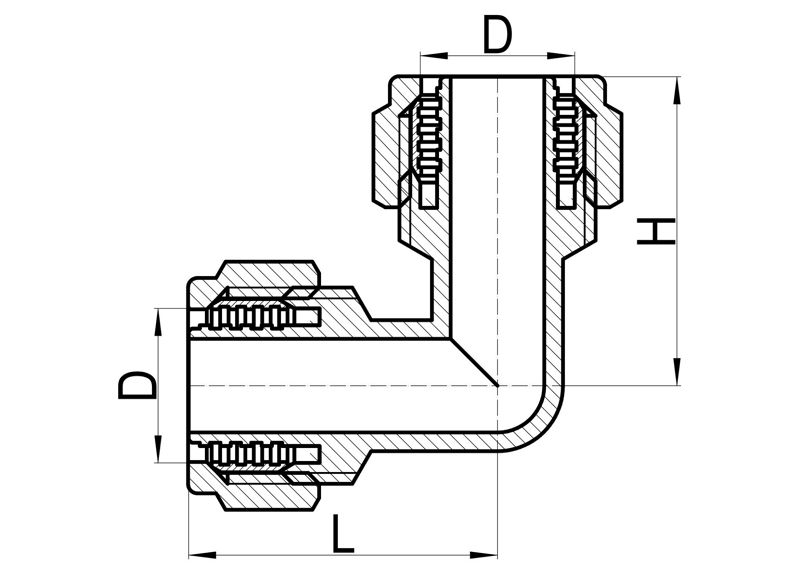

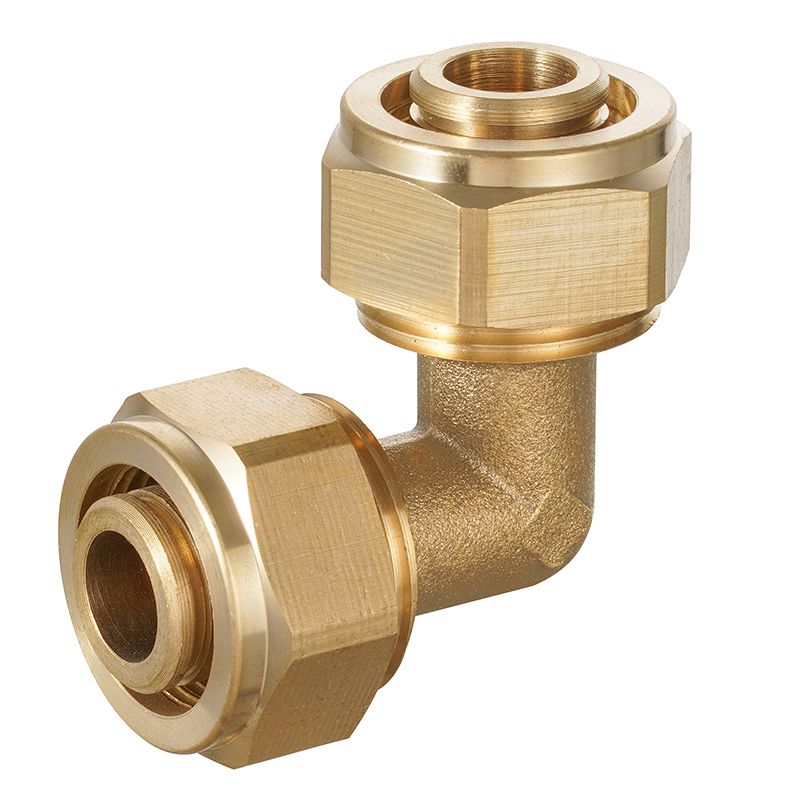

Coude égal C×C, HS230-004
  • Coude égal C×C, HS230-004
  • Coude égal C×C, HS230-004
Commentaires
TAILLE D L H
12×12(×1.1) 12 30 30
15×15(×2.5) 15 32 32
16×16(×1.5) 16 33 33
18×18(×2.5) 18 36 36
20×20(×1.9) 20 37 37
22×22(×3.0) 22 39.5 39.5
25×25(×2.3) 25 41 41

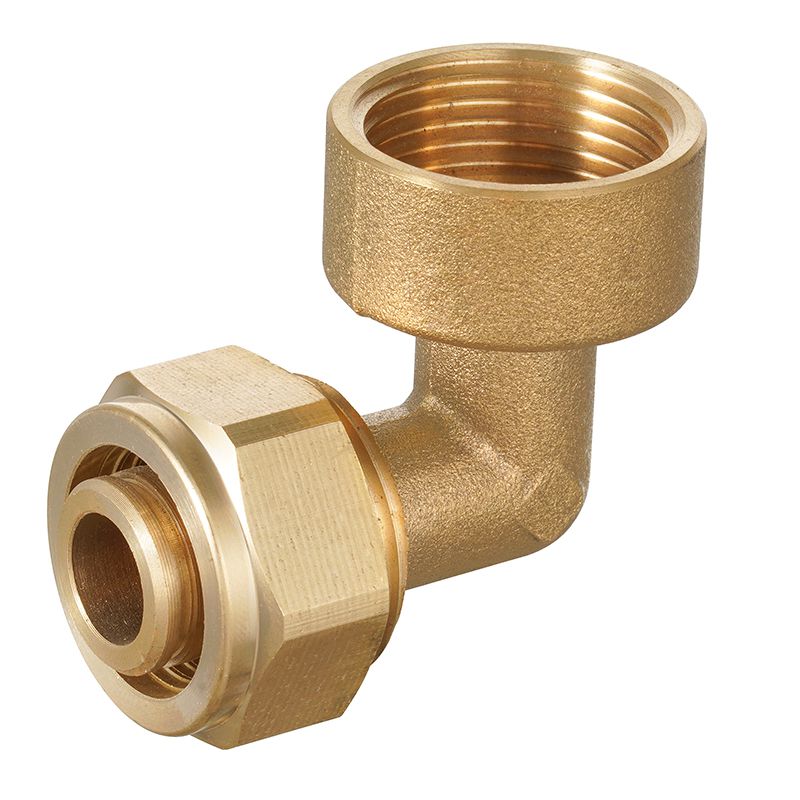

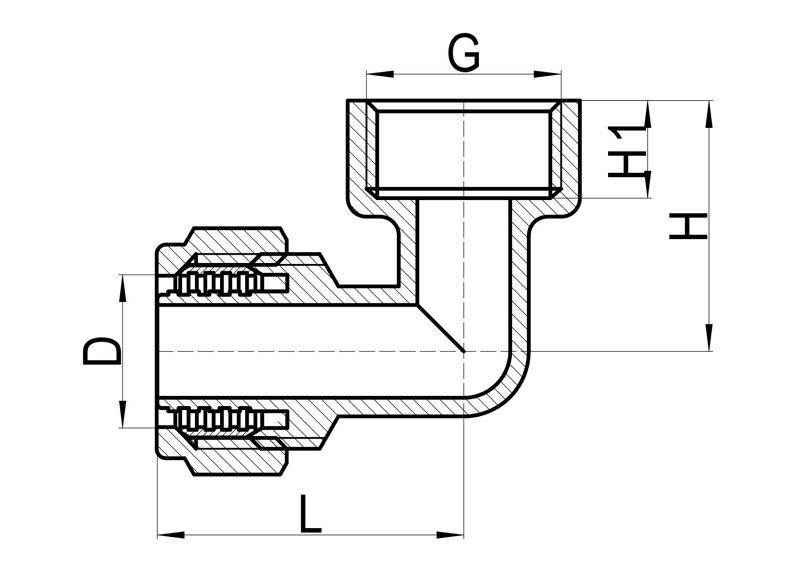

Coude femelle C×FI, HS230-005
  • Coude femelle C×FI, HS230-005
  • Coude femelle C×FI, HS230-005
Commentaires
TAILLE D G L H H1
12(×1.1)×1/2″F 12 1/2" 31 25 10.5
12(×2.0)×1/2″F 12 1/2" 31.5 26.5 11.5
15(×2.5)×1/2″F 15 1/2" 33.5 29 11.5
16(×1.5)×1/2″F 16 1/2" 33 27 10.5
20(×1.9)×1/2″F 20 1/2" 35 30 10.5
20(×1.9)×3/4″F 20 3/4" 38 31.5 12
22(×3.0)×3/4″F 22 3/4" 40.5 31.5 13
25(×2.3)×3/4″F 25 3/4" 37.5 33 12
25(×2.3)×1″F 25 1" 41 37 13.5

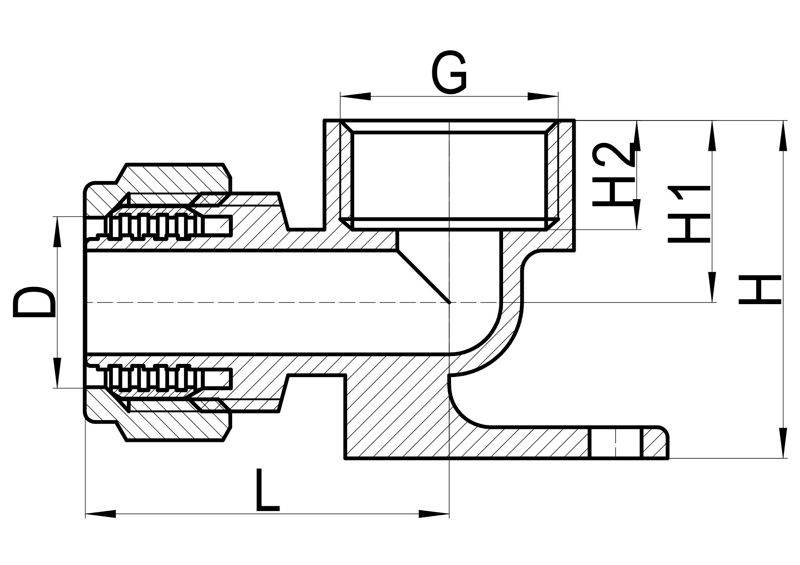

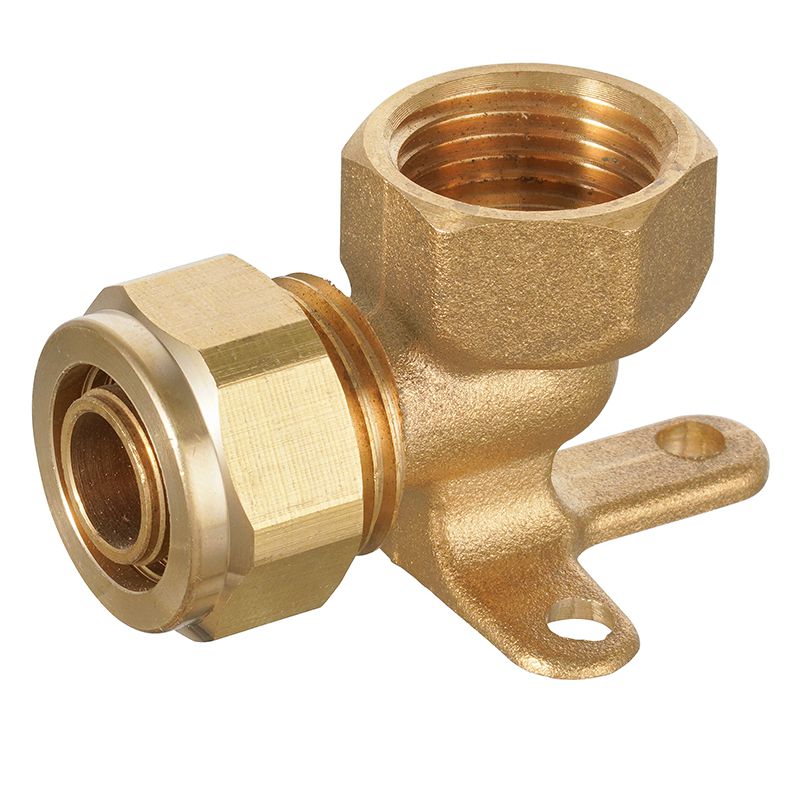

Coude de plaque murale C×FI, HS230-006
  • Coude de plaque murale C×FI, HS230-006
  • Coude de plaque murale C×FI, HS230-006
Commentaires
TAILLE D G L H H1 H2
12(×1.1)×1/2″F 12 1/2" 35 29 16 10.5
15(×2.5)×1/2″F 15 1/2" 33.5 36 21 11.5
16(×1.5)×1/2″F 16 1/2" 35 32.5 17.5 10.5
20(×1.9)×1/2″F 20 1/2" 37 35 18 10.5

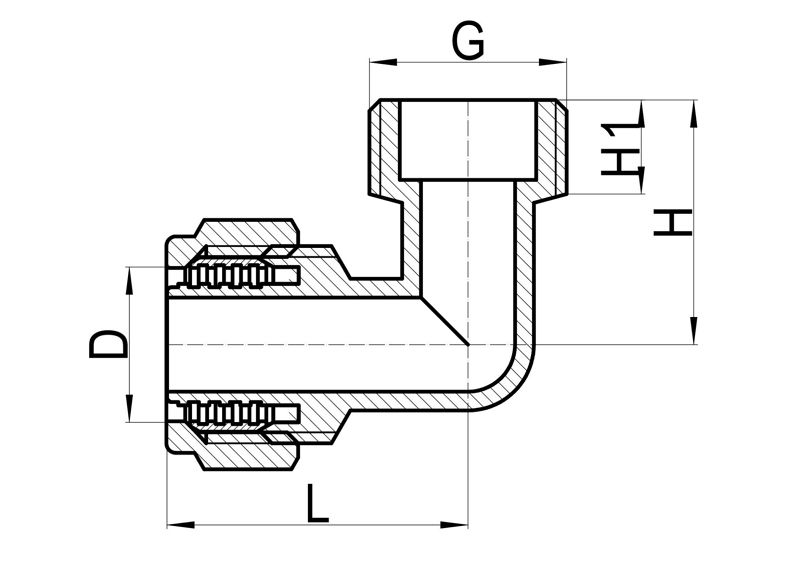

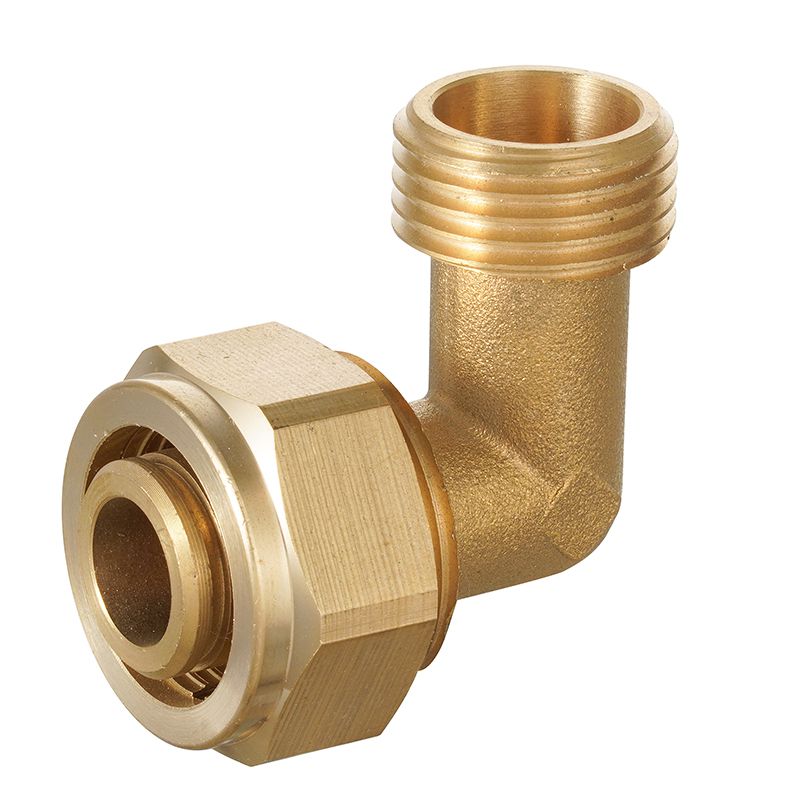

Coude mâle C×MI, HS230-010
  • Coude mâle C×MI, HS230-010
  • Coude mâle C×MI, HS230-010
Commentaires
TAILLE D G L H H1
12(×1.1)×1/2″M 12 1/2" 30 24 10
16(×1.5)×1/2″M 16 1/2" 32 26 10
20(×1.9)×1/2″M 20 1/2" 34 28 10
20(×1.9)×3/4″M 20 3/4" 37.5 31 11.5
22(×3.0)×3/4″M 22 3/4" 39 30.5 12
25(×2.3)×3/4″M 25 3/4" 38 35 11.5
25(×2.3)×1″M 25 1" 41 36 12.2

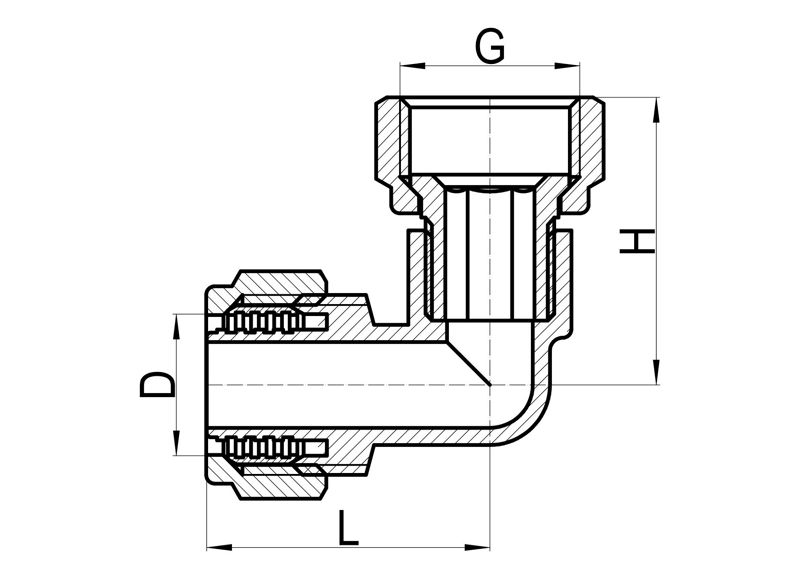

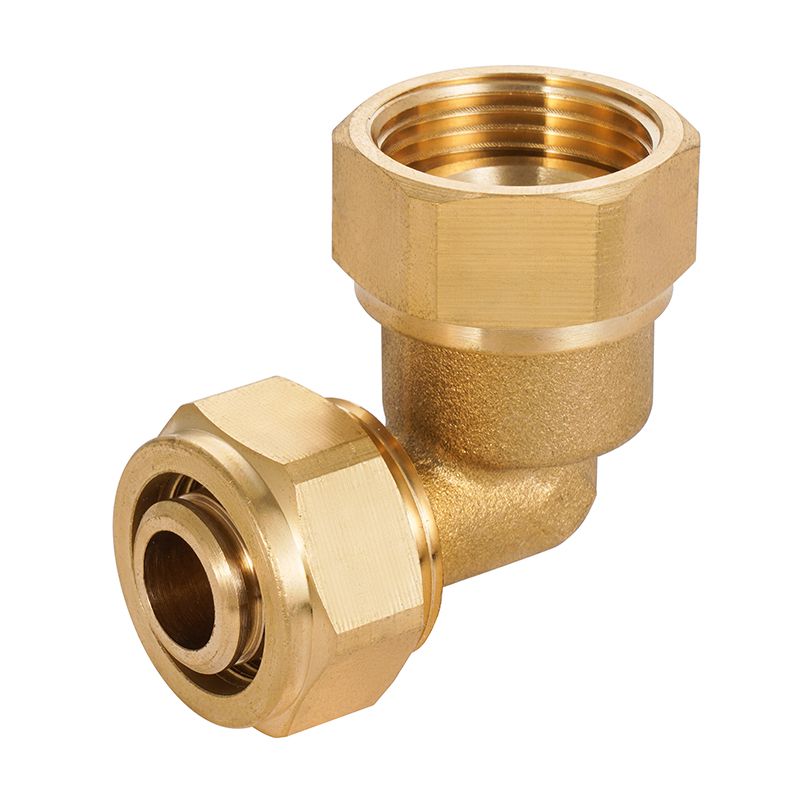

Coude avec écrou pivotant, HS230-012
  • Coude avec écrou pivotant, HS230-012
  • Coude avec écrou pivotant, HS230-012
Commentaires
TAILLE D G L H
12（×1.1）×1/2″F 12 1/2" 30 33.5
16（×1.5）×1/2″F 16 1/2" 33 33.5
16（×1.5）×3/4″F 16 3/4" 36 36
20（×1.9）×3/4″F 20 3/4" 38 36.5

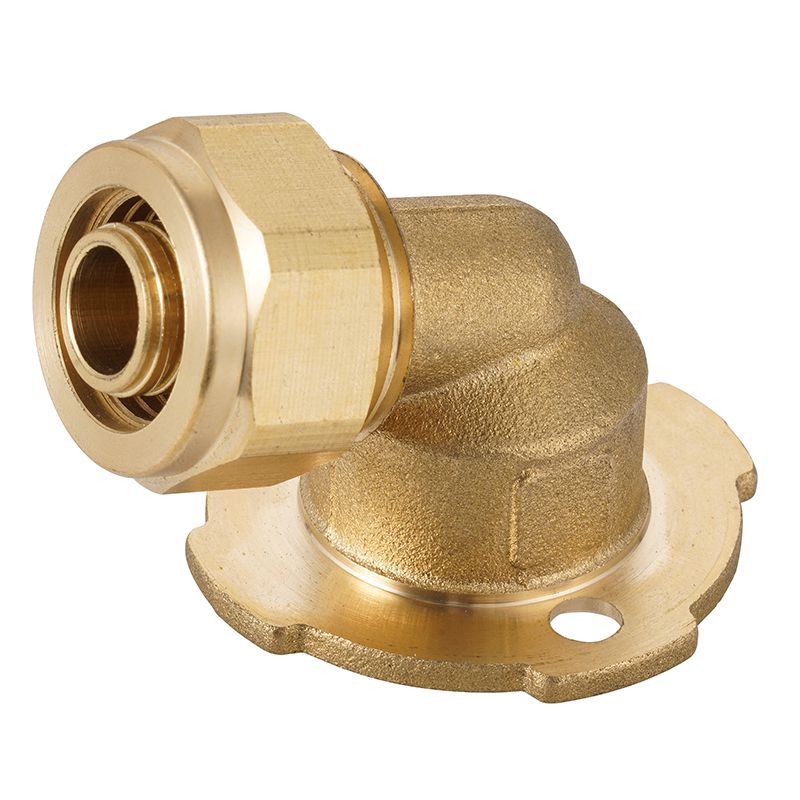

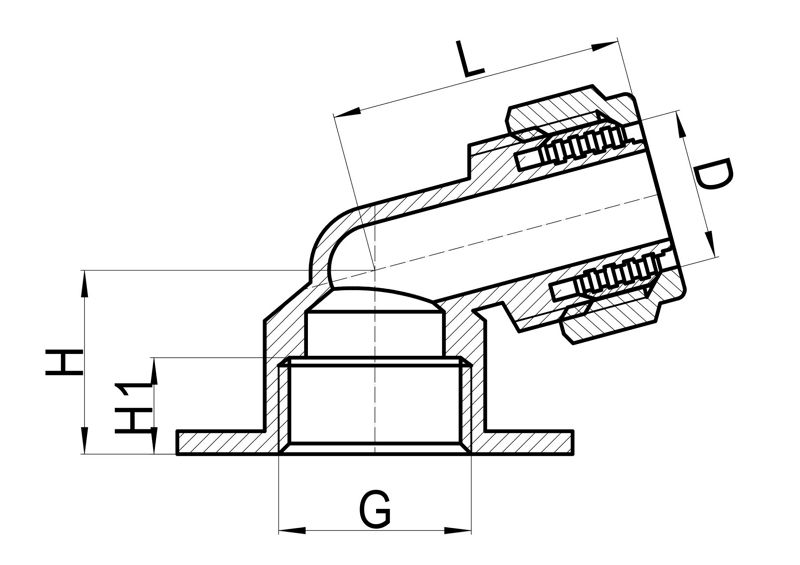

Coude de plaque murale 105°, HS230-013
  • Coude de plaque murale 105°, HS230-013
  • Coude de plaque murale 105°, HS230-013
Commentaires
TAILLE D G L H H1
12(×1.1)×1/2″F 12 1/2" 32 20 10.5
12(×2.0)×1/2″F 12 1/2" 32 20 10.5
16(×1.5)×1/2″F 16 1/2" 32 20 10.5
16(×2.0)×1/2″F 16 1/2" 32 20 10.5
16(×2.2)×1/2″F 16 1/2" 32 20 10.5
20(×1.9)×1/2″F 20 1/2" 35 20 10.5
20(×2.0)×1/2″F 20 1/2" 35 20 10.5
Té à compression en laiton

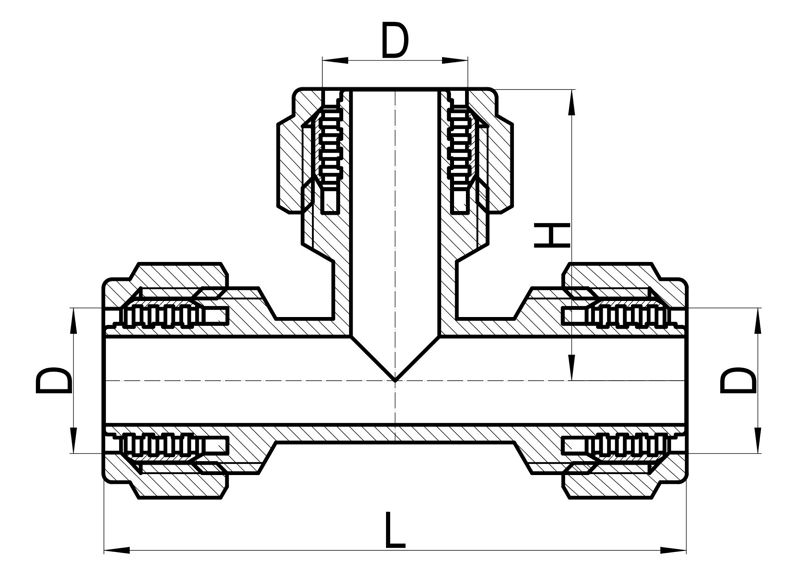

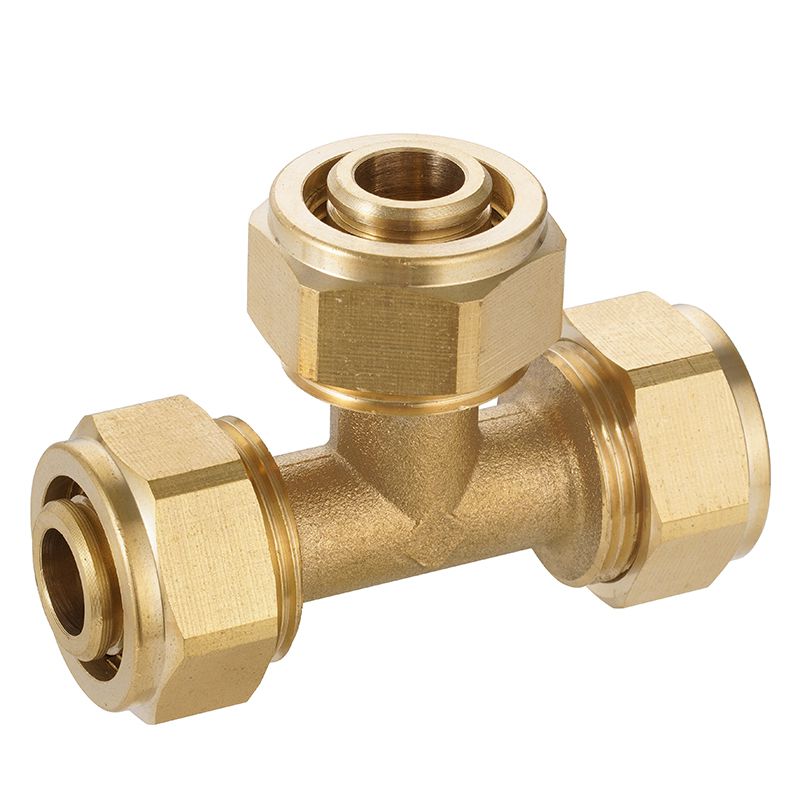

Té égal C×C×C, HS230-007
  • Té égal C×C×C, HS230-007
  • Té égal C×C×C, HS230-007
Commentaires
TAILLE D L H
12×12×12 (×1.1) 12 60 30
15×15×15 (×2.5) 15 64 32
16×16×16 (×1.5) 16 66 33
18×18×18 (×2.5) 18 72 36
20×20×20 (×1.9) 20 74 37
22×22×22 (×3.0) 22 79 39.5
25×25×25 (×2.3) 25 82 41

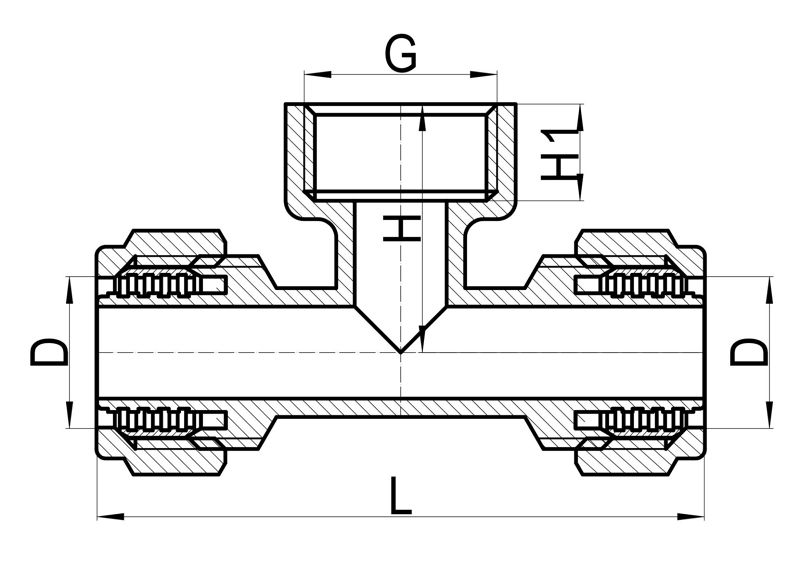

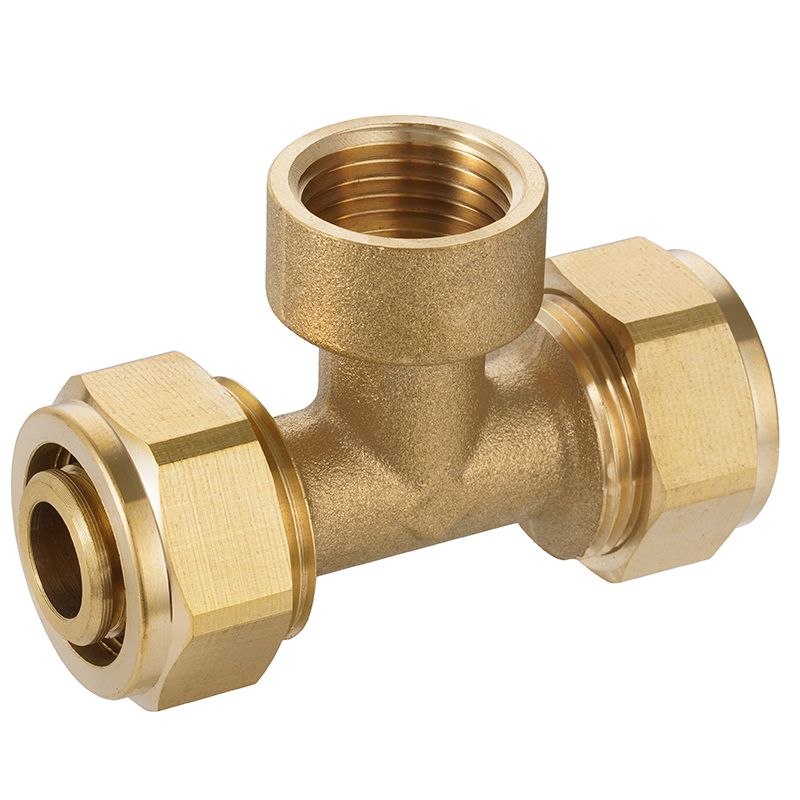

Té femelle C×C×FI, HS230-008
  • Té femelle C×C×FI, HS230-008
  • Té femelle C×C×FI, HS230-008
Commentaires
TAILLE D G L H H1
12×12(×1.1)×1/2″F 12 1/2" 62 25 10.5
16×16(×1.5)×1/2″F 16 1/2" 66 27 10.5
20×20(×1.9)×1/2″F 20 1/2" 70 30 10.5
20×20(×1.9)×3/4″F 20 3/4" 76 31.5 12
22×22(×3.0)×3/4″F 22 3/4" 79 35.5 14
25×25(×2.3)×3/4″F 25 3/4" 80 35 12
25×25(×2.3)×1″F 25 1" 82 37 13.5

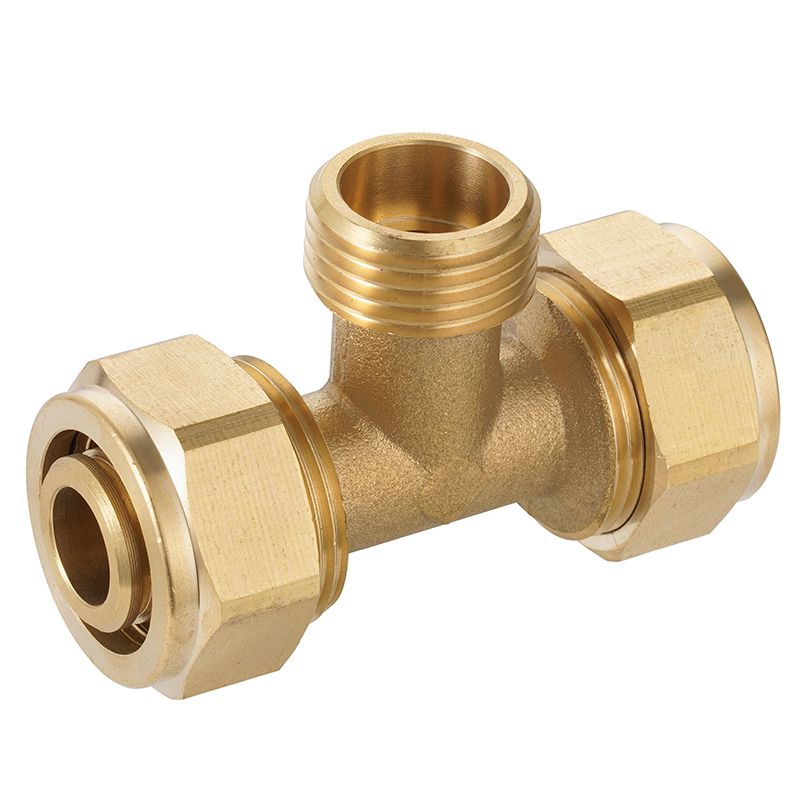

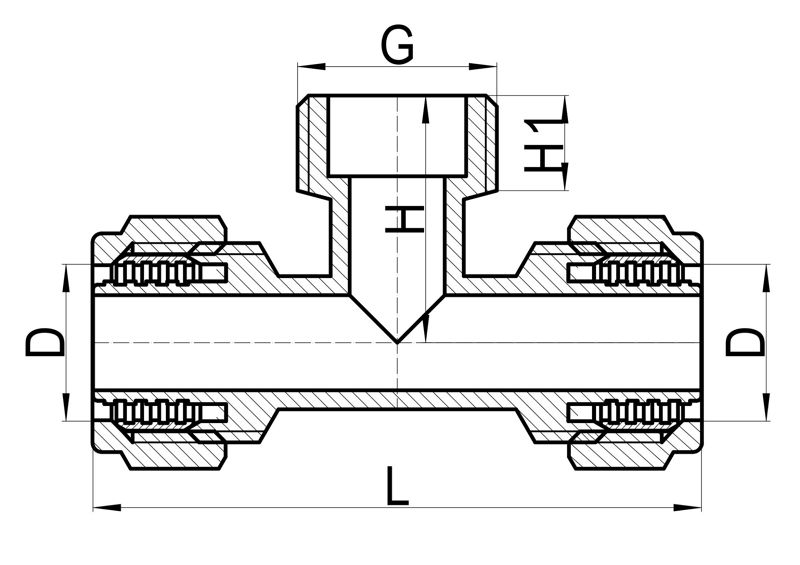

Té mâle C×C×MI, HS230-011
  • Té mâle C×C×MI, HS230-011
  • Té mâle C×C×MI, HS230-011
Commentaires
TAILLE D G L H H1
12×12(×1.1)×1/2″M 12 1/2" 60 24 10
16×16(×1.5)×1/2″M 16 1/2" 64 26 10
20×20(×1.9)×1/2″M 20 1/2" 68 28 10
20×20(×1.9)×3/4″M 20 3/4" 75 31 11.5
25×25(×2.3)×3/4″M 25 3/4" 76 35 11.5
25×25(×2.3)×1″M 25 1" 82 36 12.2
Collecteur et connecteur européen

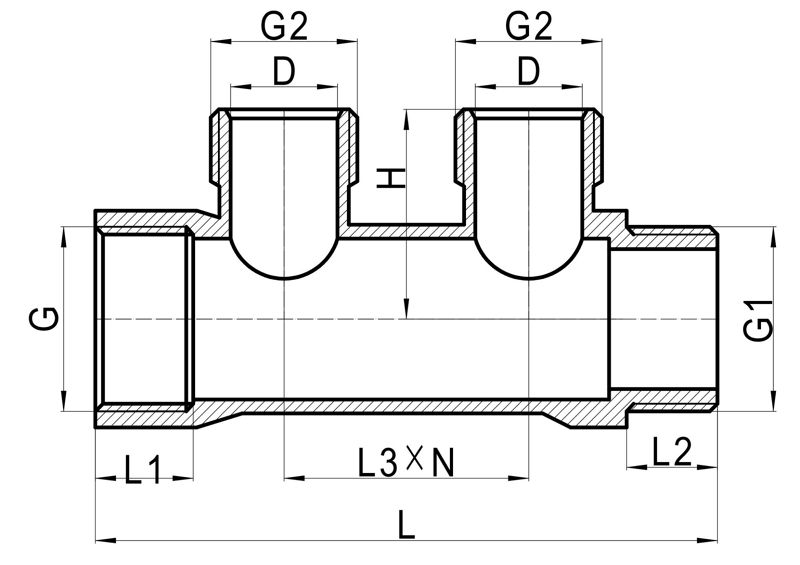

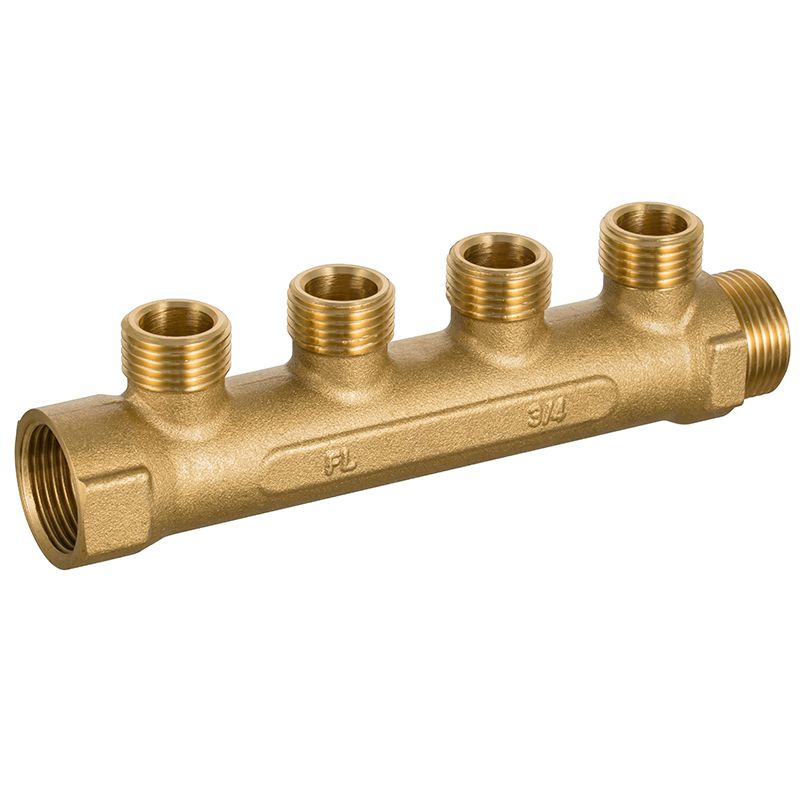

Collecteur à compression droite, HS230-014
  • Collecteur à compression droite, HS230-014
  • Collecteur à compression droite, HS230-014
Commentaires
TAILLE D G G1 G2 L L1 L2 L3 N H
14×3/4″×2 15 3/4" 3/4" 1/2" 89 14 13 35 2 30
14×3/4″×3 15 3/4" 3/4" 1/2" 124 14 13 35 3 30
14×3/4″×4 15 3/4" 3/4" 1/2" 159 14 13 35 4 30

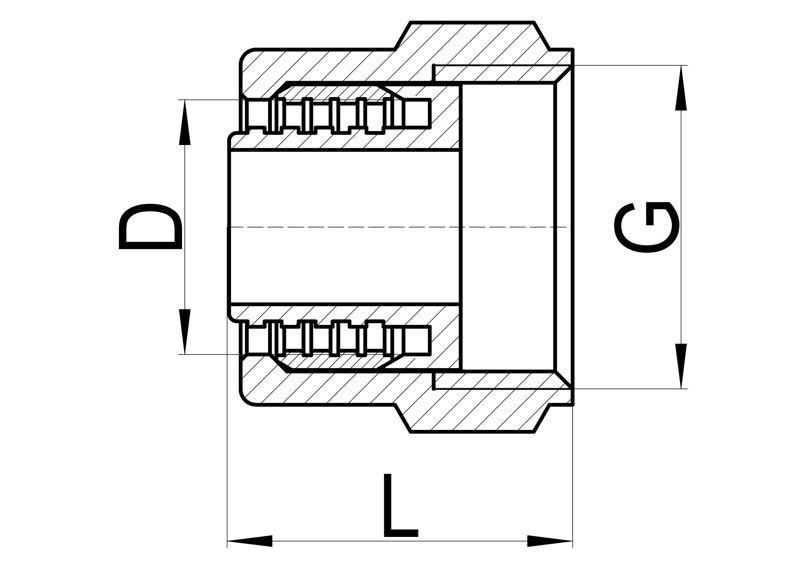

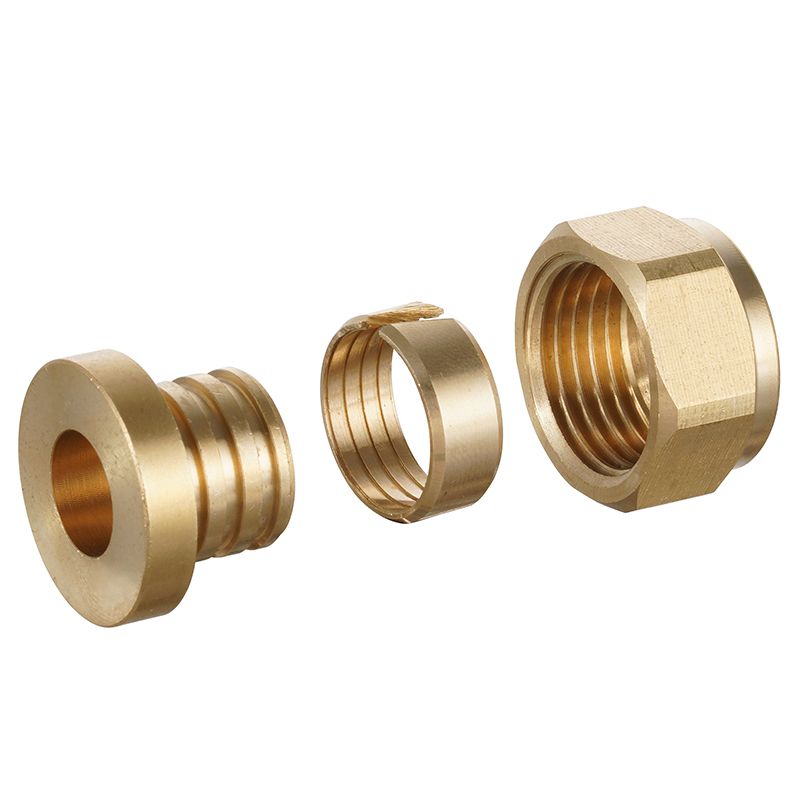

Connecteur européen, HS230-015
  • Connecteur européen, HS230-015
  • Connecteur européen, HS230-015
Commentaires
TAILLE D G L
12(×1.1)×3/8″F 12 3/8" 22
12(×1.1)×1/2″F 12 1/2" 22
16(×1.5)×1/2″F 16 1/2" 22.4
16(×1.5)×3/4″F 16 3/4" 22.5
20(×1.9)×3/4″F 20 3/4" 24.7

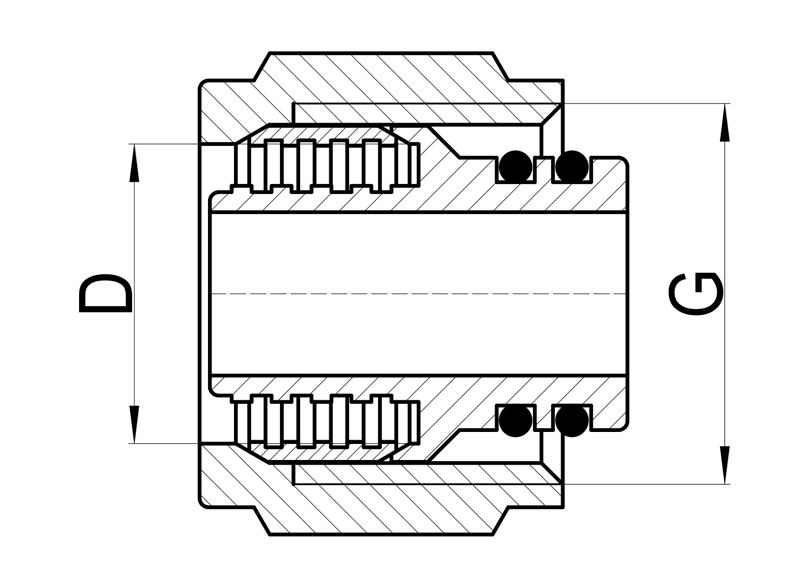

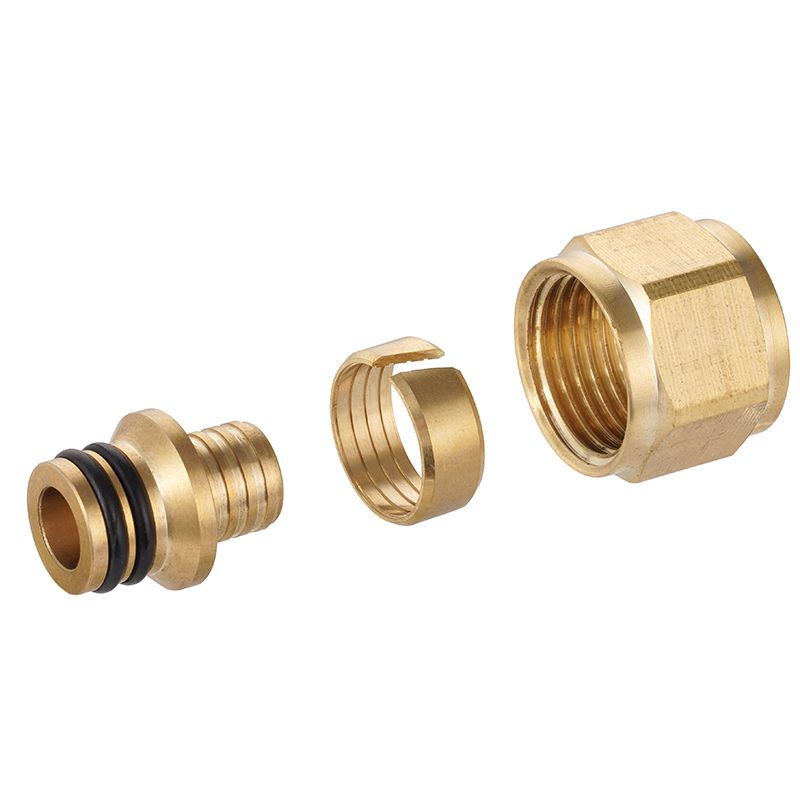

Connecteur européen, HS230-016
  • Connecteur européen, HS230-016
  • Connecteur européen, HS230-016
Commentaires
TAILLE D G
12(×2.0)×1/2" 12 1/2"
16(×2.0)×1/2" 16 1/2"
16(×2.2)×1/2" 16 1/2"
