Raccords à compression en laiton - HS210

Raccords pour tuyaux PEX-AL-PEX

Les raccords à compression en laiton HS210 de Honson pour tuyaux multicouches sont spécialement conçus pour être utilisés dans les systèmes de plomberie multicouches. Équipés d'un double joint torique, ces raccords sont destinés aux systèmes de chauffage et de distribution d'eau sanitaire et sont proposés dans des tailles allant de Ø16 à Ø 32. Ils sont disponibles dans les dimensions de Ø16 à Ø32. Ils sont particulièrement faciles à installer et à désassembler.

Caractéristiques
  • Parfait pour les systèmes de plomberie
  • Approuvé CE
  • Les doubles joints toriques garantissent des caractéristiques d'étanchéité remarquables
  • Installation simple et rapide à l'aide d'une clé
  • Amovible et réutilisable
  • Propose en tailles de Ø16 à Ø 32
  • Marqué pour une traçabilité totale
Instructions d'installation
  • Pour prévenir les erreurs de montage, il convient de vérifier les dimensions des composants avant l'installation.
  • Coupez le tuyau perpendiculairement à son axe, à l'aide d'une cisaille (il est conseillé de faire tourner légèrement la cisaille pendant la coupe) ou du coupe-tube à roue.
  • Ébavurer et calibrer la surface interne du tuyau à l'aide d'outils appropriés.
  • Installez successivement l'écrou et la bague de blocage sur le tuyau.
  • Monter les joints toriques sur le corps.
  • Insérez le tuyau avec les composants sur le corps jusqu'à la butée mécanique.
  • Serrez l'écrou à la main d'abord, puis à l'aide d'un outil.

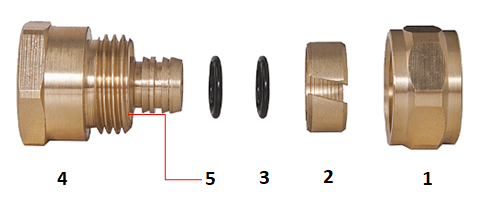

Structure

Raccords à compression en laiton - HS100
Documents techniques des produits
Élément Description Matériaux
1 Écrou CW617N-4MS / MS58
2 Bague de blocage MS58
3 Joint torique EPDM
4 Corps CW617N-4MS / MS58
5 Entretoise d'isolation Plastique
  • Coupleur droit à compression en laiton
  • Coude de compression en laiton
  • Té de compression en laiton
Coupleur droit à compression en laiton

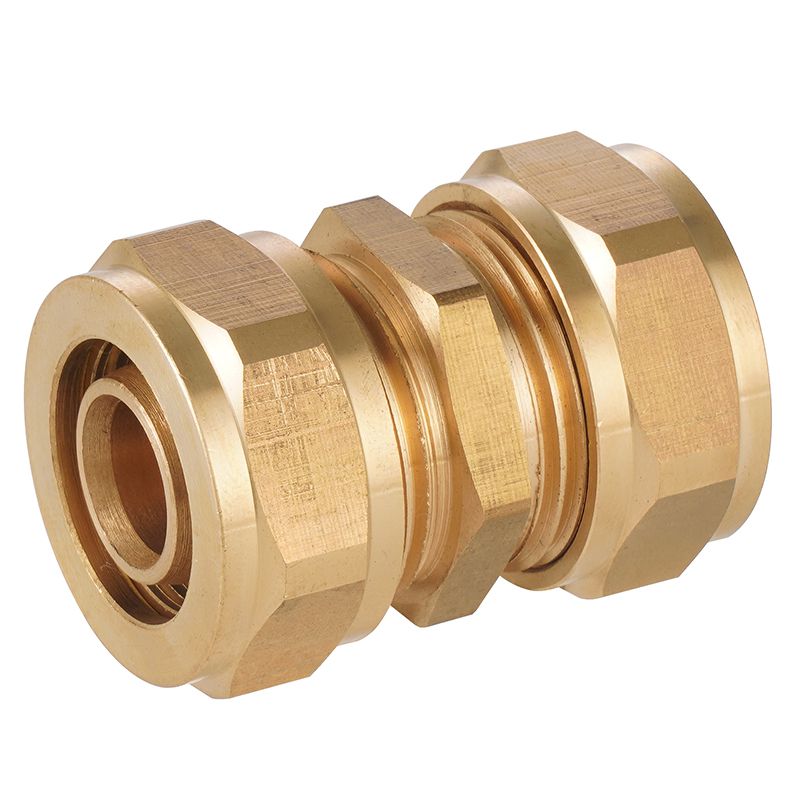

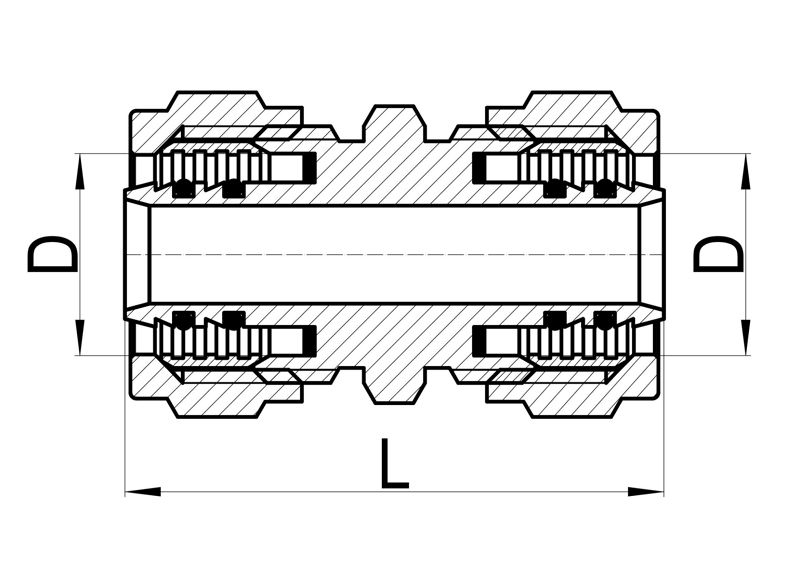

Coupleur droit égal C×C, HS210-001
  • Coupleur droit égal C×C, HS210-001
  • Coupleur droit égal C×C, HS210-001
Commentaires
TAILLE D L
16×16(×2.0) 16 44
20×20(×2.0) 20 44
25×25(×2.5) 25 53
32×32(×3.0) 32 55

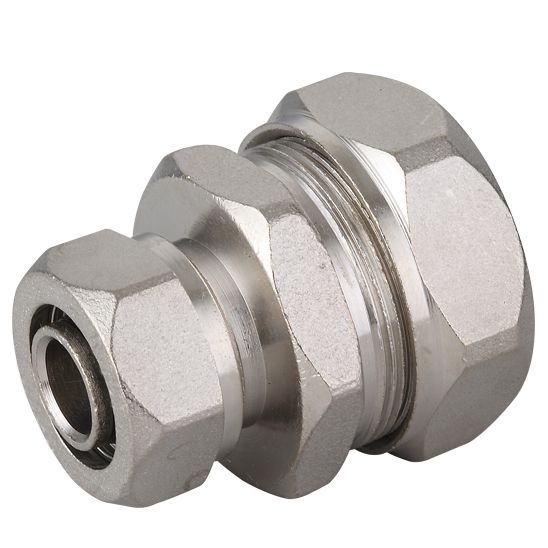

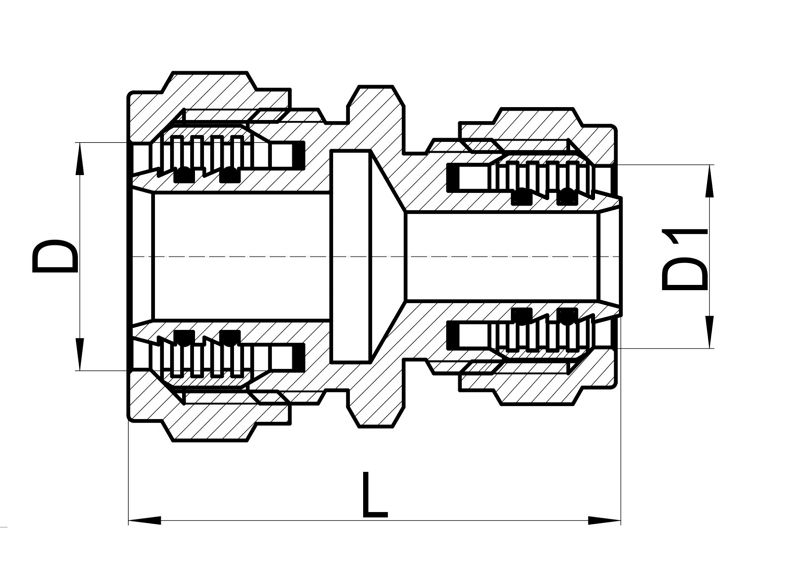

Coupleur droit réducteur C×C, HS210-002
  • Coupleur droit réducteur C×C, HS210-002
  • Coupleur droit réducteur C×C, HS210-002
Commentaires
TAILLE D D1 L
20(×2.0)×16(×2.0) 20 16 44
25(×2.5)×16(×2.0) 25 16 49
25(×2.5)×20(×2.0) 25 20 49
32(×3.0)×16(×2.0) 32 16 50.5
32(×3.0)×20(×2.0) 32 20 50.5
32(×3.0)×25(×2.5) 32 25 54.5

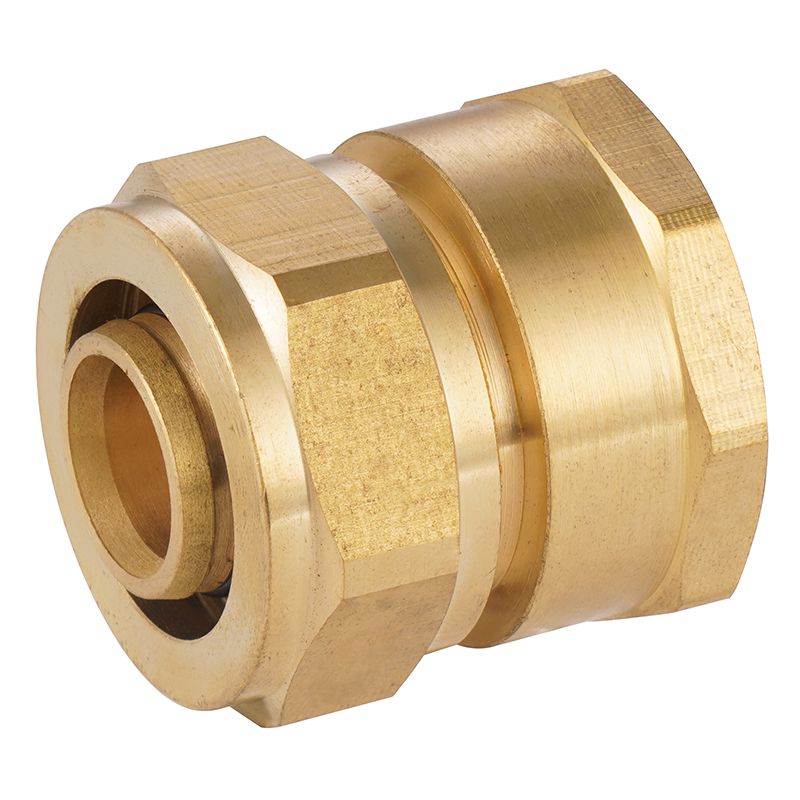

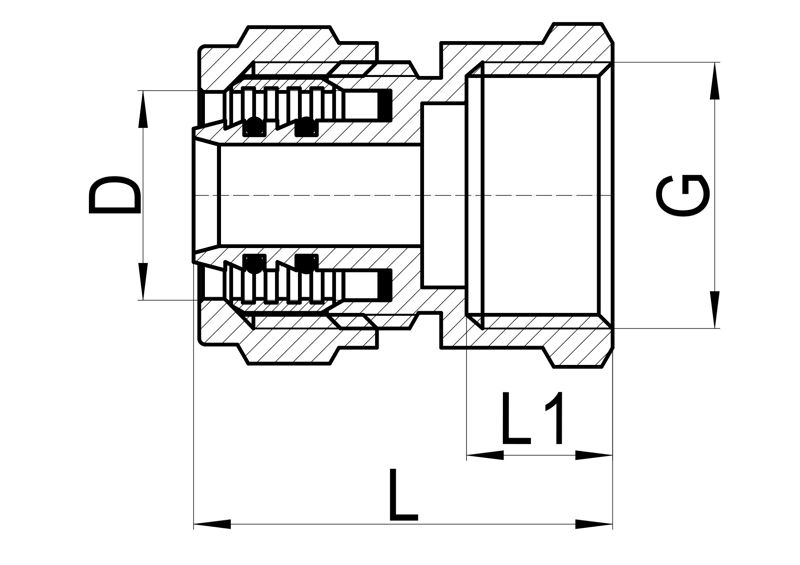

Coupleur droit femelle C×FI, HS210-003
  • Coupleur droit femelle C×FI, HS210-003
  • Coupleur droit femelle C×FI, HS210-003
Commentaires
TAILLE D G L L1
16(×2.0)×1/2″F 16 1/2″ 33 11.5
16(×2.0)×3/4″F 16 3/4″ 34.5 13
20(×2.0)×1/2″F 20 1/2″ 29.5 11.5
20(×2.0)×3/4″F 20 3/4″ 34.5 13
25(×2.5)×3/4″F 25 3/4″ 35 13
25(×2.5)×1″F 25 1″ 40.5 14
32(×3.0)×1″F 32 1″ 40 14
32(×3.0)×1 1/4″F 32 1 1/4″ 42.5 16

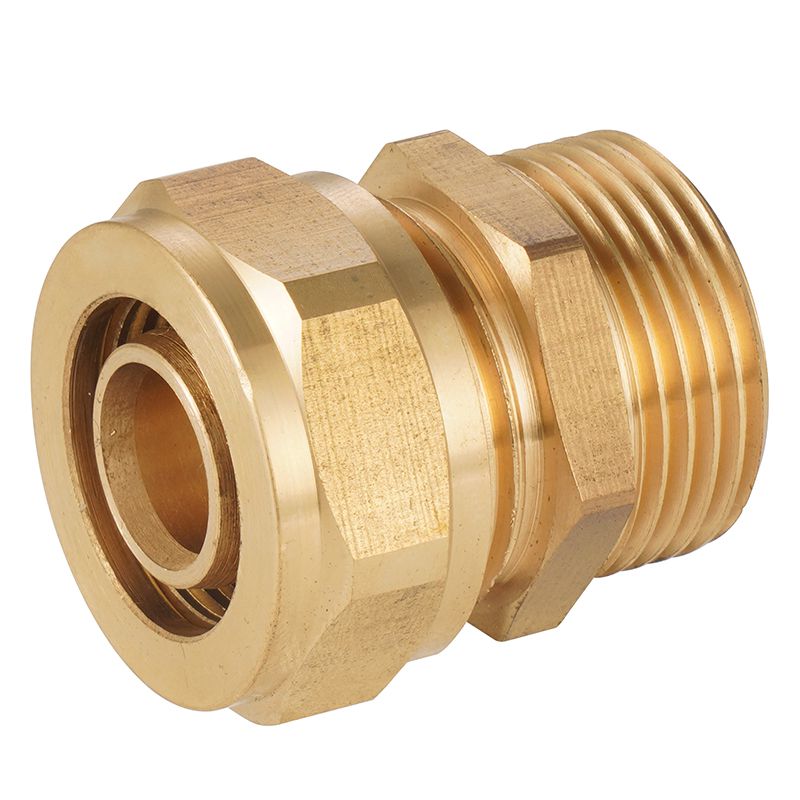

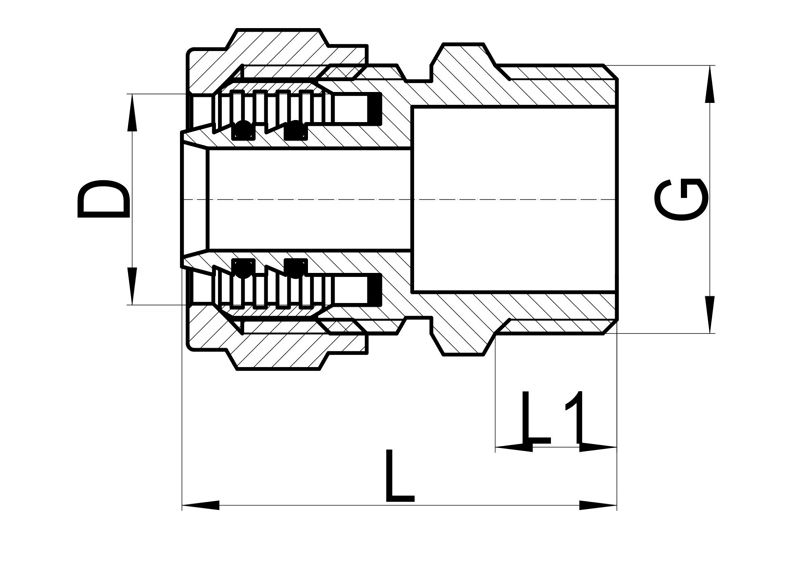

Coupleur droit mâle C×MI, HS210-004
  • Coupleur droit mâle C×MI, HS210-004
  • Coupleur droit mâle C×MI, HS210-004
Commentaires
TAILLE D G L L1
16(×2.0)×1/2″M 16 1/2″ 34 9.5
16(×2.0)×3/4″M 16 3/4″ 35.5 11
20(×2.0)×1/2″M 20 1/2″ 34 9.5
20(×2.0)×3/4″M 20 3/4″ 35.5 11
25(×2.5)×3/4″M 25 3/4″ 40.5 11
25(×2.5)×1″M 25 1″ 42 12.5
32(×3.0)×3/4″M 32 3/4″ 42 11
32(×3.0)×1″M 32 1″ 43.5 12.5
32(×3.0)×1 1/4″M 32 1 1/4″ 45.5 14.5
Coude à compression en laiton

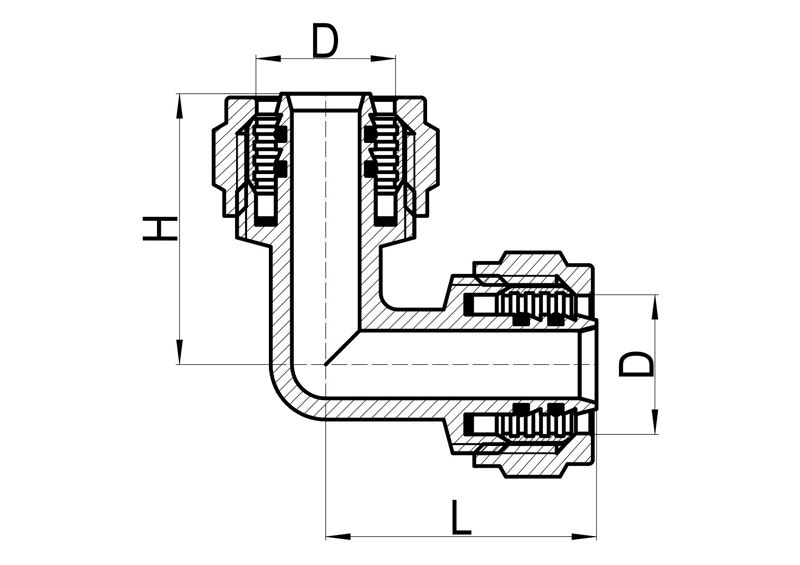

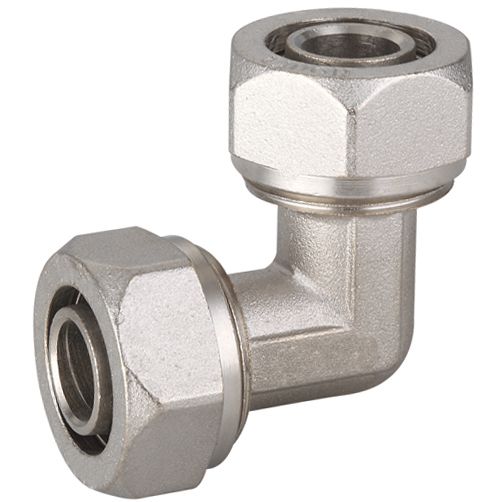

Coude égal C×C, HS210-005
  • Coude égal C×C, HS210-005
  • Coude égal C×C, HS210-005
Commentaires
TAILLE D L H
16×16(×2.0) 16 32 32
20×20(×2.0) 20 35.5 35.5
25×25(×2.5) 25 42 42
32×32(×3.0) 32 45 45

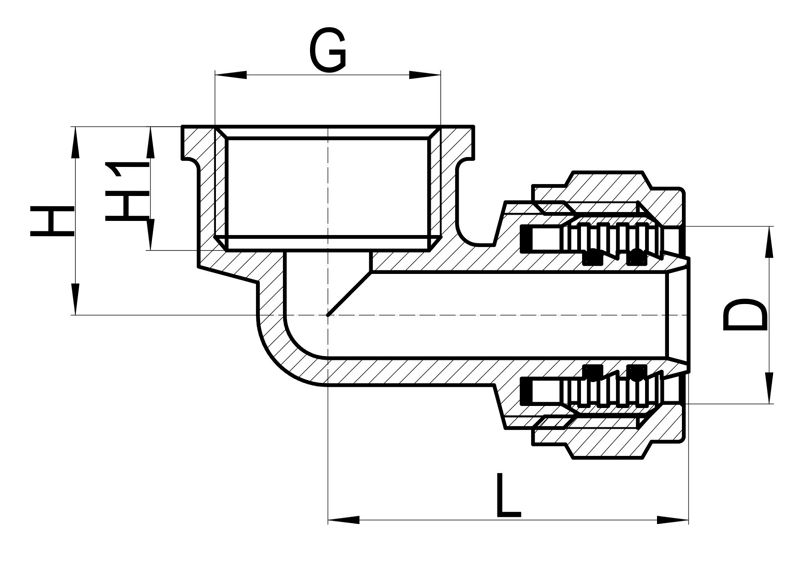

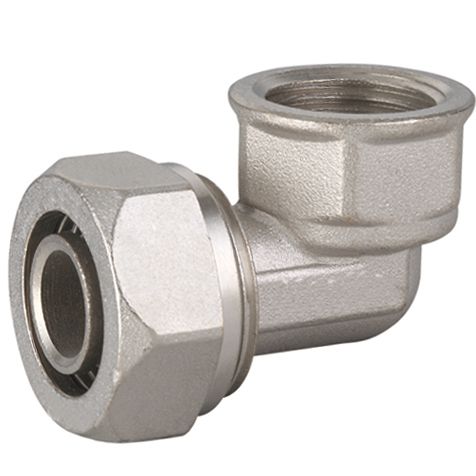

Coude femelle C×FI, HS210-006
  • Coude femelle C×FI, HS210-006
  • Coude femelle C×FI, HS210-006
Commentaires
TAILLE D G L H H1
16(×2.0)×1/2″F 16 1/2″ 33.5 17.5 11.5
20(×2.0)×1/2″F 20 1/2″ 34.5 19.5 11.5
20(×2.0)×3/4″F 20 3/4″ 37.5 21 13
25(×2.5)×3/4″F 25 3/4″ 42 23 13
25(×2.5)×1″F 25 1″ 45.5 24.5 14
32(×3.0)×1″F 32 1″ 45.5 27.5 14

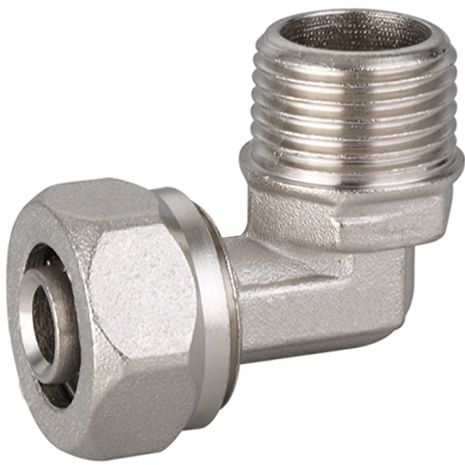

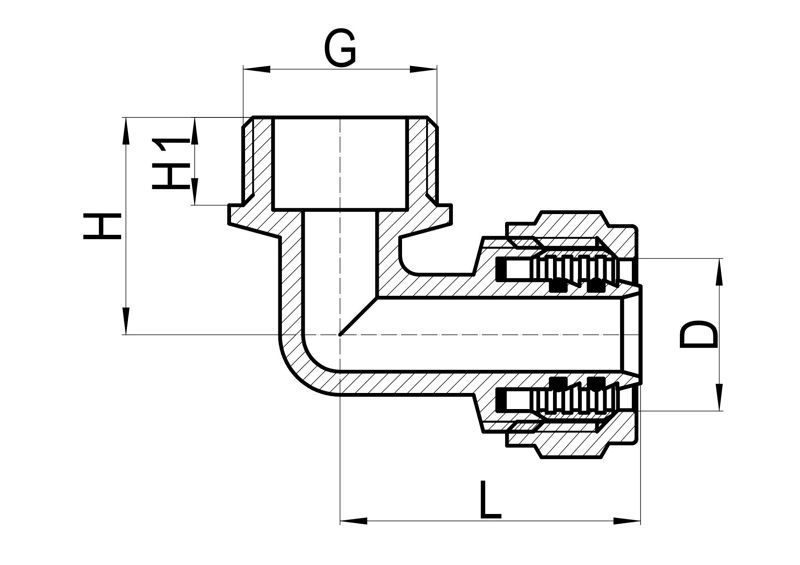

Coude mâle C×MI, HS210-007
  • Coude mâle C×MI, HS210-007
  • Coude mâle C×MI, HS210-007
Commentaires
TAILLE D G L H H1
16(×2.0)×1/2″M 16 1/2″ 32.5 23.5 9.5
20(×2.0)×1/2″M 20 1/2″ 33 27 9.5
20(×2.0)×3/4″M 20 3/4″ 36 28.5 11
25(×2.5)×3/4″M 25 3/4″ 40 32 11
25(×2.5)×1″M 25 1″ 43.5 33.5 12.5
32(×3.0)×1″M 32 1″ 44 37.5 12.5

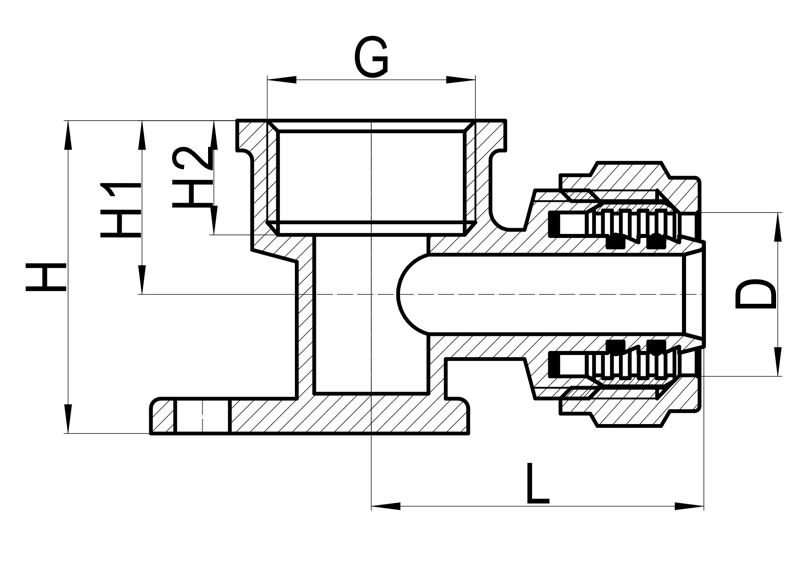

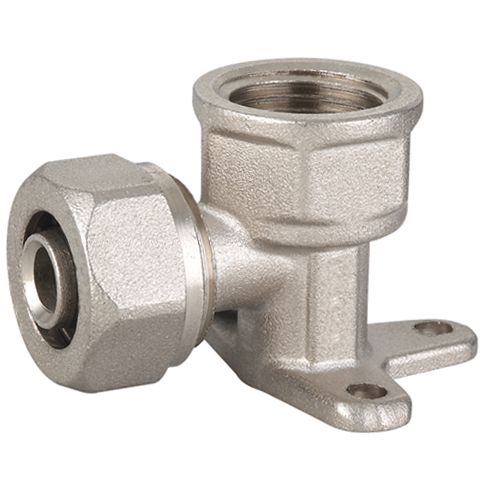

Coude de plaque murale C×FI, HS210-008
  • Coude de plaque murale C×FI, HS210-008
  • Coude de plaque murale C×FI, HS210-008
Commentaires
TAILLE D G L H H1 H2
16(×2.0)×1/2″F 16 1/2″ 33.5 31.5 17.5 11.5
20(×2.0)×1/2″F 20 1/2″ 34.5 37 19.5 11.5
20(×2.0)×3/4″F 20 3/4″ 38.5 37.5 21 13
Té à compression en laiton

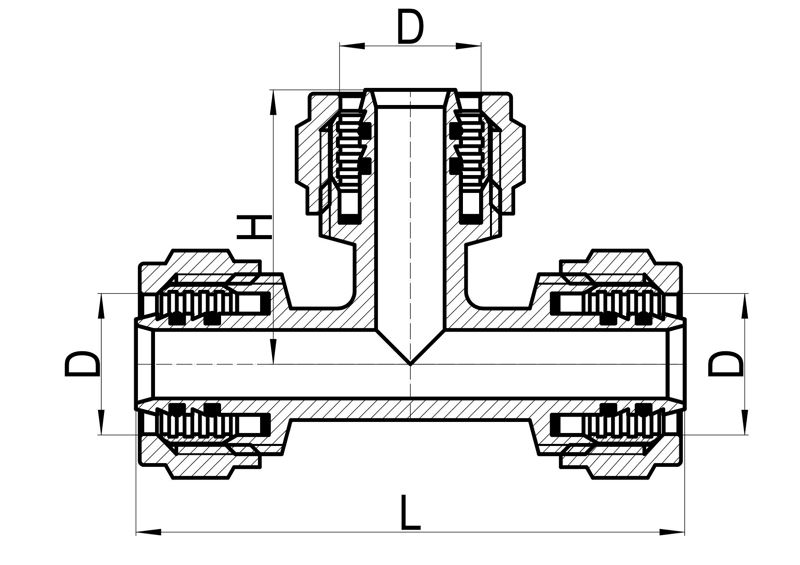

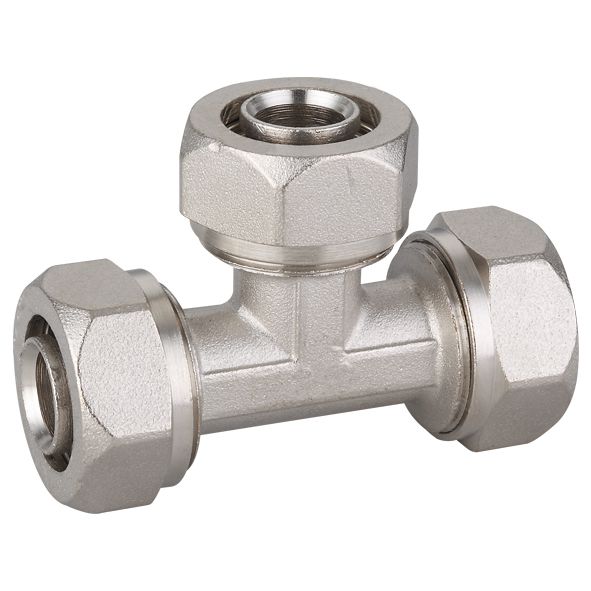

Té égal C×C×C, HS210-011
  • Té égal C×C×C, HS210-011
  • Té égal C×C×C, HS210-011
Commentaires
TAILLE D L H
16×16×16(×2.0) 16 38 34
20×20×20(×2.0) 20 72 36
25×25×25(×2.5) 25 80 40
32×32×32(×3.0) 32 92 46

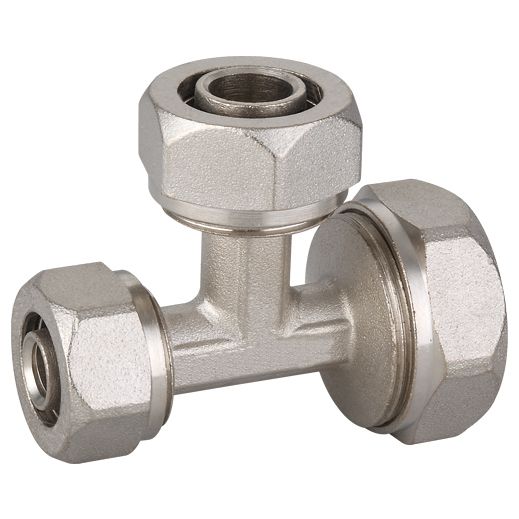

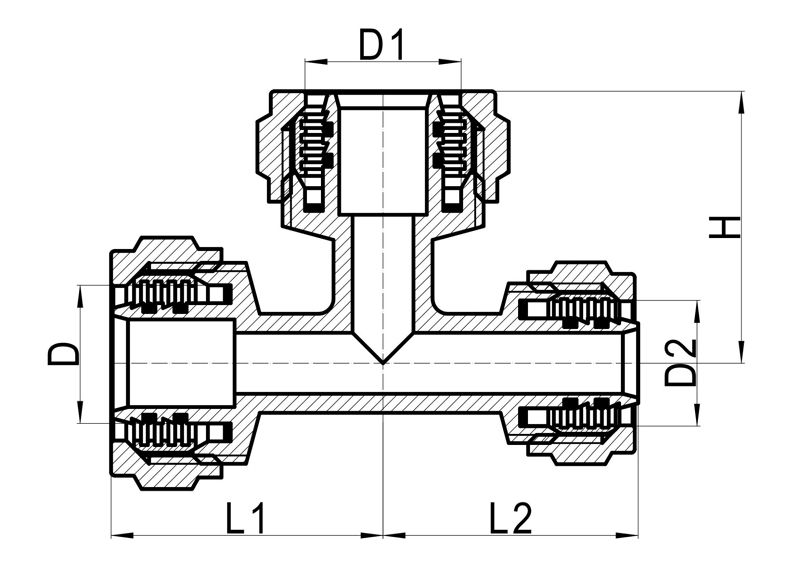

Té de réduction C×C×C, HS210-012
  • Té de réduction C×C×C, HS210-012
  • Té de réduction C×C×C, HS210-012
Commentaires
TAILLE D D1 D2 L1 L2 H
20(×2.0)×16(×2.0)×16(×2.0) 20 16 16 31.5 31 34.5
20(×2.0)×16(×2.0)×20(×2.0) 20 16 20 31.5 31.5 34.5
20(×2.0)×20(×2.0)×16(×2.0) 20 20 16 35.5 33.5 35.5
20(×2.0)×25(×2.5)×20(×2.0) 20 25 20 37.5 37.5 40
25(×2.5)×16(×2.0)×16(×2.0) 25 16 16 34 30 39
25(×2.5)×16(×2.0)×20(×2.0) 25 16 20 34 32 39
25(×2.5)×16(×2.0)×25(×2.5) 25 16 25 34 34 39
25(×2.5)×20(×2.0)×16(×2.0) 25 20 16 36 33 39.5
25(×2.5)×20(×2.0)×20(×2.0) 25 20 20 36 34 39.5
25(×2.5)×20(×2.0)×25(×2.5) 25 20 25 36 36 39.5
25(×2.5)×32(×3)×25(×2.5) 25 32 25 44.5 44.5 42
32(×3)×16(×2.0)×25(×2.5) 32 16 25 37 34 43
32(×3)×16(×2.0)×32(×3) 32 16 32 37 37 43
32(×3)×20(×2.0)×20(×2.0) 32 20 20 39 34 43.5
32(×3)×20(×2.0)×25(×2.5) 32 20 25 39 35 43.5
32(×3)×20(×2.0)×32(×3) 32 20 32 39 39 43.5
32(×3)×25(×2.5)×25(×2.5) 32 25 25 42 37 44.5
32(×3)×25(×2.5)×32(×3) 32 25 32 42 42 44.5

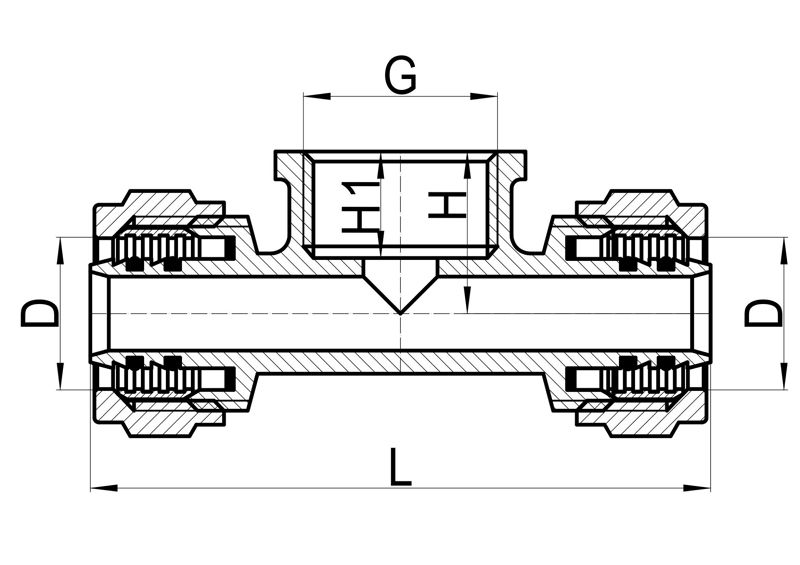

Té femelle C×FI, HS210-013
  • Té femelle C×FI, HS210-013
Commentaires
TAILLE D G L H H1
16(×2.0)×1/2″F×16(×2.0) 16 1/2″ 67 17.5 11.5
20(×2.0)×1/2″F×20(×2.0) 20 1/2″ 69 19.5 11.5
20(×2.0)×3/4″F×20(×2.0) 20 3/4″ 75 21 13
25(×2.5)×3/4″F×25(×2.5) 25 3/4″ 84 23 13
25(×2.5)×1″F×25(×2.5) 25 1″ 91 24.5 14
32(×3.0)×1″F×32(×3.0) 32 1″ 91 27.5 14

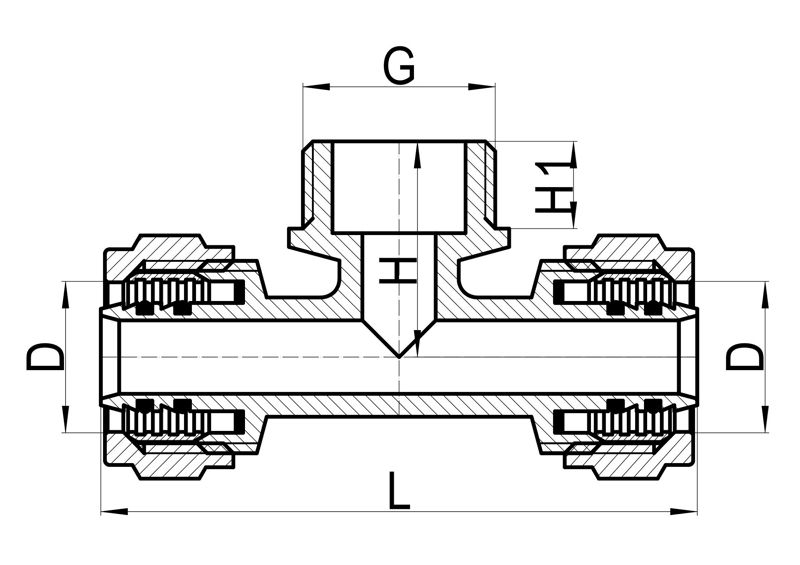

Té mâle C×MI, HS210-014
  • Té mâle C×MI, HS210-014
Commentaires
TAILLE D G L H H1
16(×2.0)×1/2″M×16(×2.0) 16 1/2″ 64 23.5 9.5
20(×2.0)×1/2″M×20(×2.0) 20 1/2″ 66 27 9.5
20(×2.0)×3/4″M×20(×2.0) 20 3/4″ 72 28.5 11
25(×2.5)×3/4″M×25(×2.5) 25 3/4″ 80 32 11
25(×2.5)×1″M×25(×2.5) 25 1″ 87 33.5 12.5
32(×3.0)×1″M×32(×3.0) 32 1″ 88 37.5 15.5
