Raccords à sertir en laiton - HS220

Raccords pour tuyaux PEX-AL-PEX

Les raccords à sertir en laiton HS220 de Honson pour tubes multicouches sont particulièrement bien conçus et adaptés aux systèmes de distribution d'eau chaude et d'eau froide (systèmes sanitaires et de chauffage).

Les diverses options de cette gamme de raccords en fonction du type de pince utilisée lors de l'installation sont les suivantes.

Catégorie Profil Tongs
Type U Profil U
Type TH Profil TH
Type universel Compatible avec divers profils

Les raccords à sertir en laiton sont indémontables une fois qu'ils sont correctement montés, ce qui assure une déformation permanente garantissant une étanchéité à long terme. Par conséquent, les raccords à sertir sont le seul type de raccord qui peut être utilisé et garanti dans les systèmes embarqués. Ils constituent une connexion sûre et stable grâce à la déformation plastique permanente par compression du manchon en acier inoxydable. La bague de verrouillage en plastique sépare le tuyau en aluminium du tuyau en laiton, renforçant ainsi sa résistance à la corrosion.

Le raccord de type universel est également pourvu de la fonction LBP ("fuite avant pressage"), qui permet à l'installateur de détecter les raccords qui n'ont pas été pressés. Si le raccord n'a pas été pressé ou n'a pas été pressé correctement, l'eau s'échappe même sous faible pression.

Les raccords à sertir en laiton sont proposés dans des tailles allant de Ø16 à Ø 32. Ils sont particulièrement faciles à installer et à démonter.

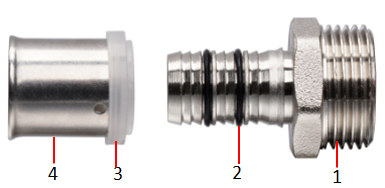

Description du produit Matériaux
Corps MS58 / CW617N-4MS
Joint torique EPDM
Bague d'arrêt Plastique
Manchon Acier inoxydable

Structure

Raccords à compression en laiton - HS100
Documents techniques des produits
Caractéristiques
  • Adéquat pour les systèmes de plomberie et de chauffage
  • Approuvé par la CE
  • Double joint torique pour une sécurité accrue
  • Température de fonctionnement : -25°C à + 120°C
  • Pression maximale : 16 bar (PN-16)
  • Installation rapide et facile, élimine le risque d'incendie
  • Dimensions offertes de Ø16 à Ø 32
  • Diverses options. Le type U est rentable. Type universel avec fonction LBP.
  • Marqué pour une traçabilité totale
  • Coupleur droit à sertir en laiton
  • Coude à sertir en laiton
  • Té à sertir en laiton
Coupleur droit à sertir en laiton

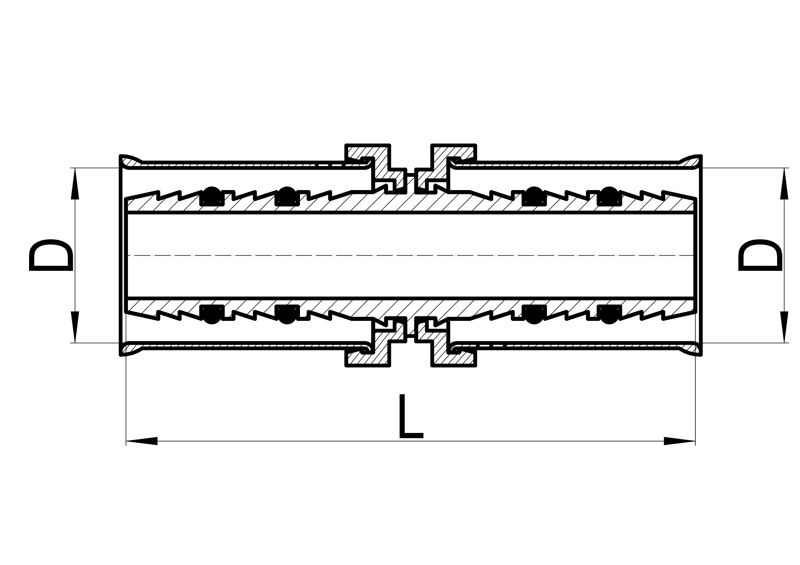

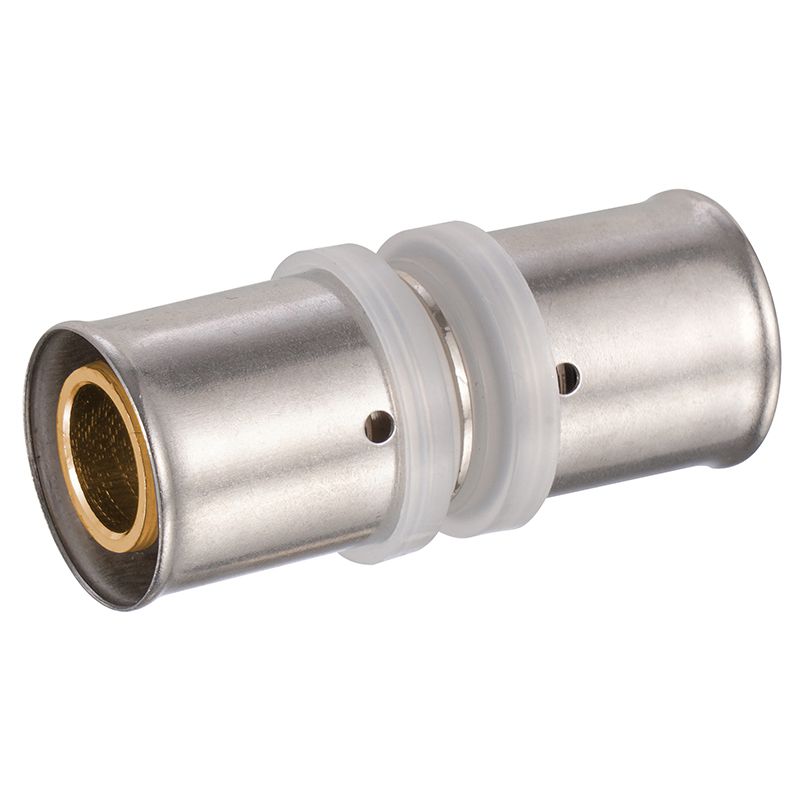

Coupleur droit égal, HS220-001
  • Coupleur droit égal, HS220-001
  • Coupleur droit égal, HS220-001
Commentaires
TAILLE D L
16×16 16 53
20×20 20 53
25×25 25 66
32×32 32 66

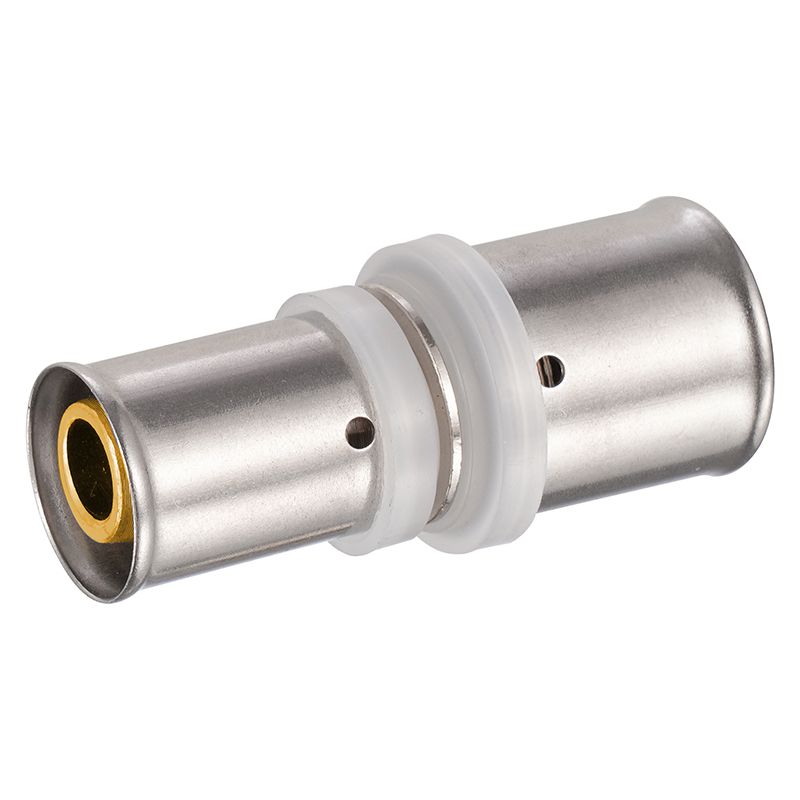

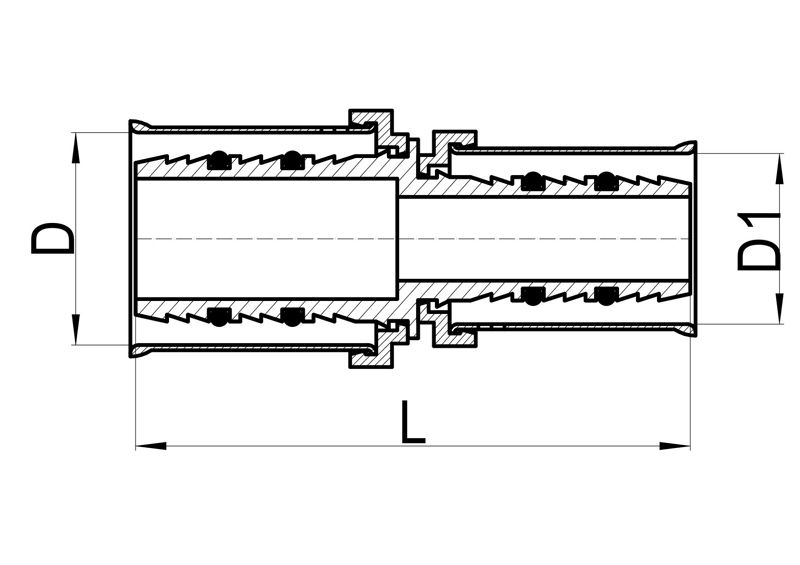

Coupleur droit réduit, HS220-002
  • Coupleur droit réduit, HS220-002
  • Coupleur droit réduit, HS220-002
Commentaires
TAILLE D D1 L
20×16 20 16 53
25×16 25 16 59.5
25×20 25 20 59.5
32×20 32 20 59.5
32×25 32 25 66

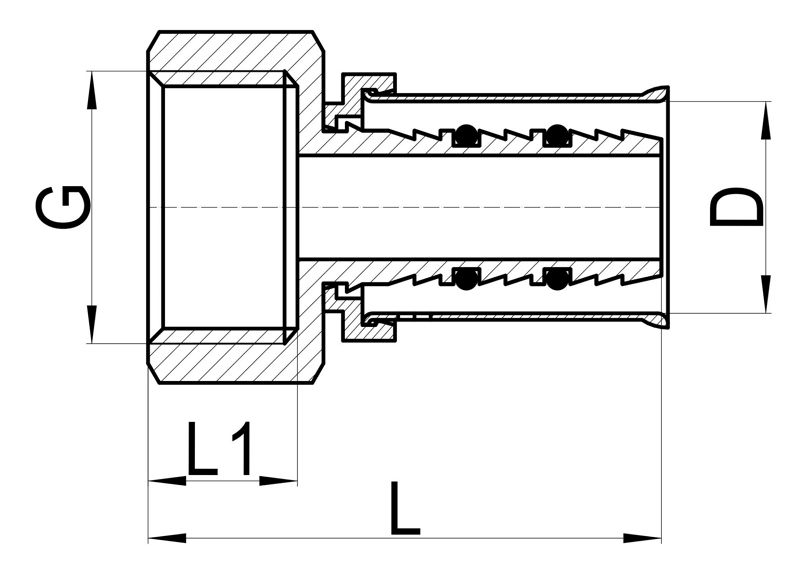

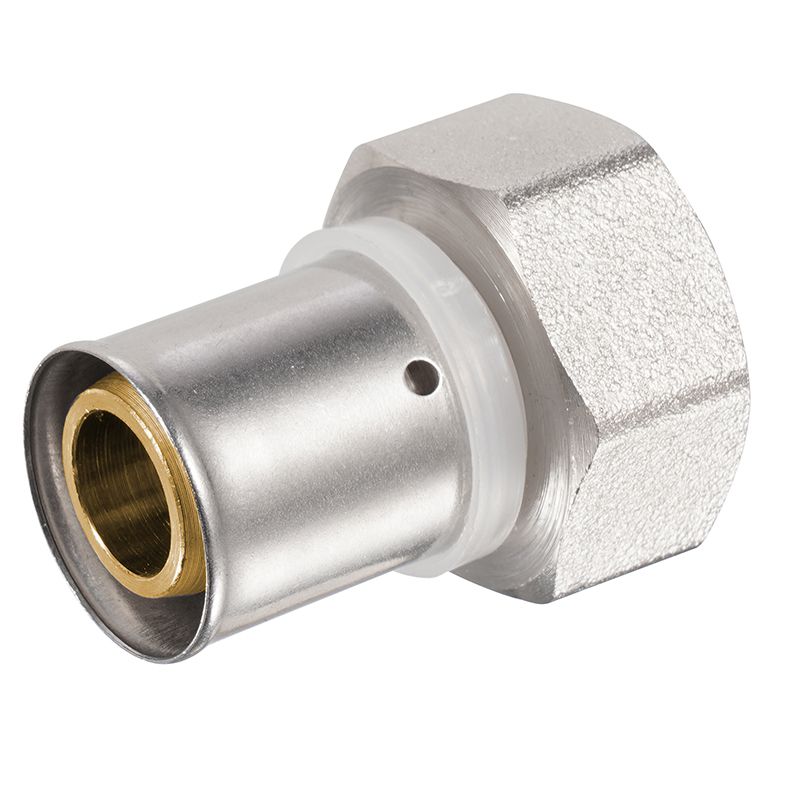

Coupleur femelle droit, HS220-003
  • Coupleur femelle droit, HS220-003
  • Coupleur femelle droit, HS220-003
Commentaires
TAILLE D G L L1
16×3/8″F 16 3/8" 37 9
16×1/2″F 16 1/2″ 39.5 11.5
16×3/4″F 16 3/4″ 41 13
20×1/2″F 20 1/2″ 39.5 11.5
20×3/4″F 20 3/4″ 41 13
20×1″F 20 1″ 42 14
25×1/2″F 25 1/2″ 46 11.5
25×3/4″F 25 3/4″ 47.5 13
25×1″F 25 1″ 48.5 14
32×3/4″F 32 3/4″ 47.5 13
32×1″F 32 1″ 48.5 14

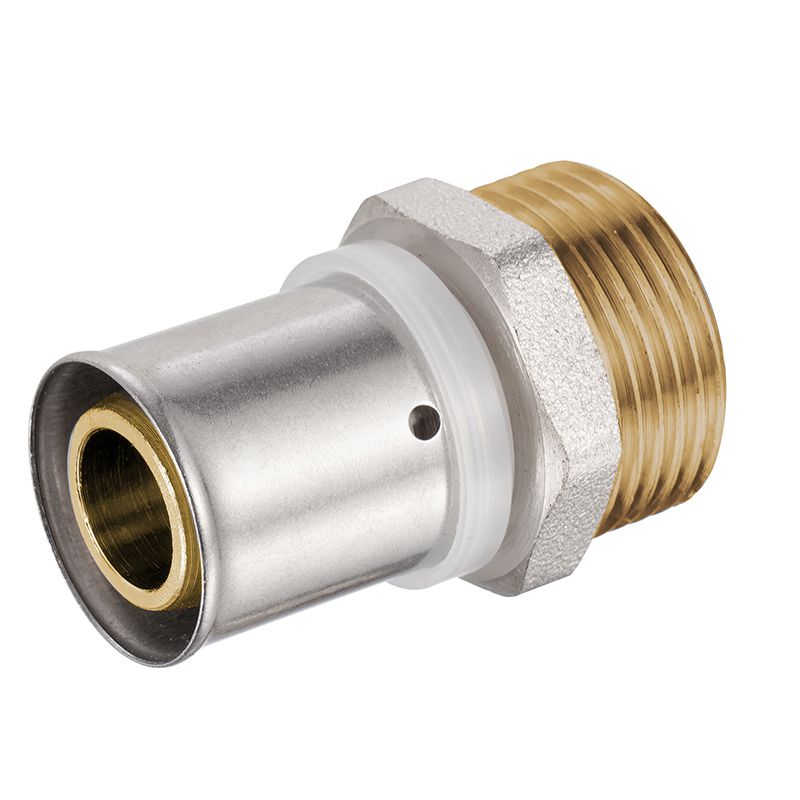

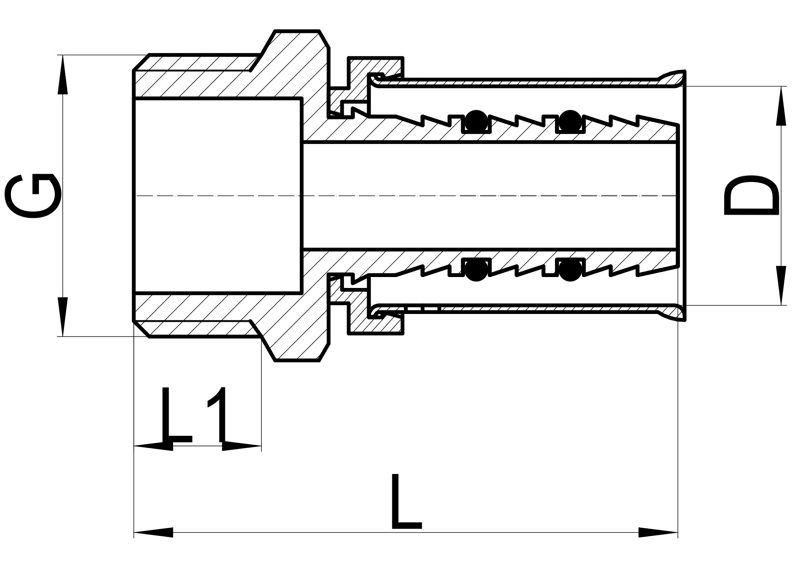

Coupleur droit mâle, HS220-004
  • Coupleur droit mâle, HS220-004
  • Coupleur droit mâle, HS220-004
Commentaires
TAILLE D G L L1
16×3/8″M 16 3/8″ 39.5 9
16×1/2″M 16 1/2″ 40.5 9.5
16×3/4″M 16 3/4″ 43 11
20×1/2″M 16 1/2″ 40.5 9.5
20×3/4″M 20 3/4″ 43 11
20×1″M 20 1″ 44.5 12.5
25×3/4″M 25 3/4″ 49.5 11
25×1″M 25 1″ 51 12.5
32×1″M 32 1″ 51 12.5

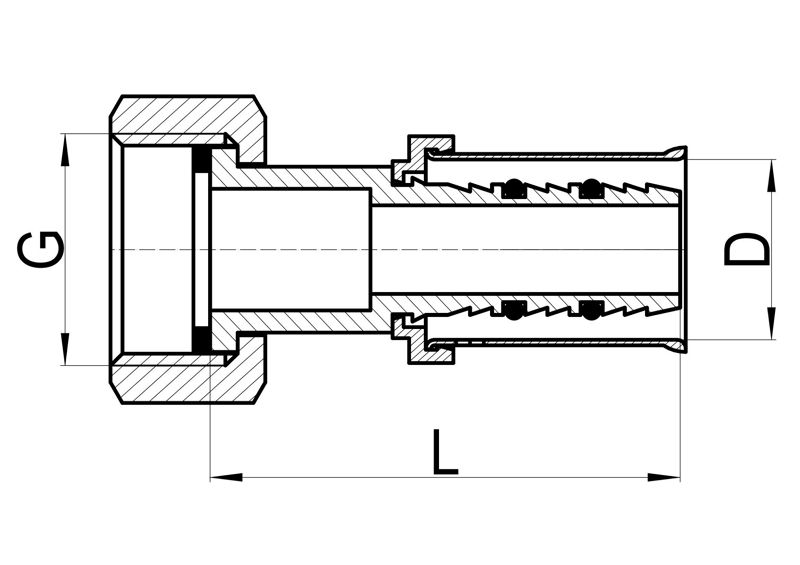

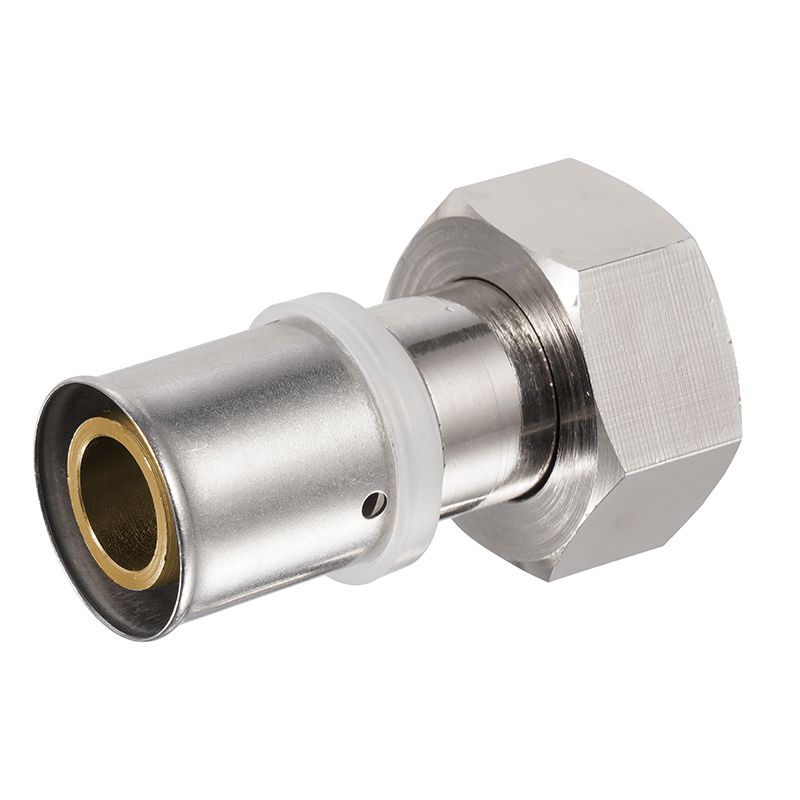

Coupleur droit avec écrou pivotant, HS220-014
  • Coupleur droit avec écrou pivotant, HS220-014
  • Coupleur droit avec écrou pivotant, HS220-014
Commentaires
TAILLE D G L
16×1/2″F 16 1/2″ 42.5
20×1/2″F 20 1/2″ 45
20×3/4″F 20 3/4″ 44
32×1″F 32 1″ 54
Coude à sertir en laiton

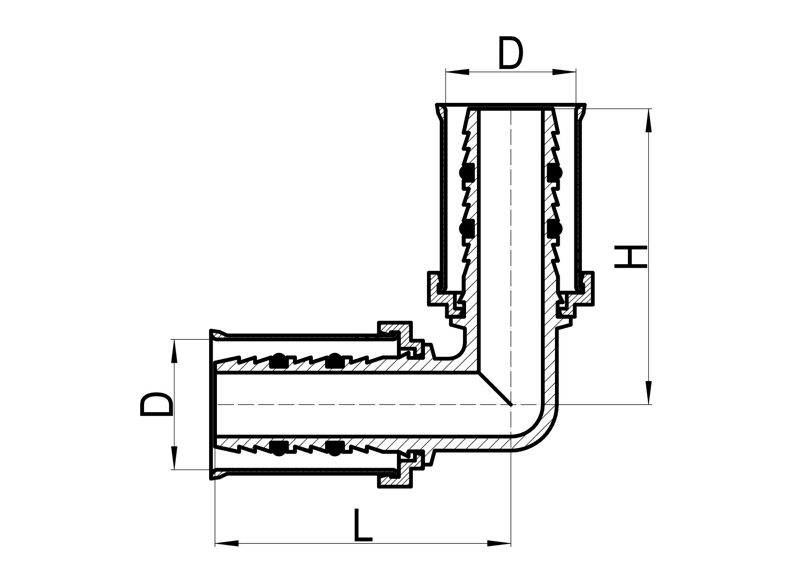

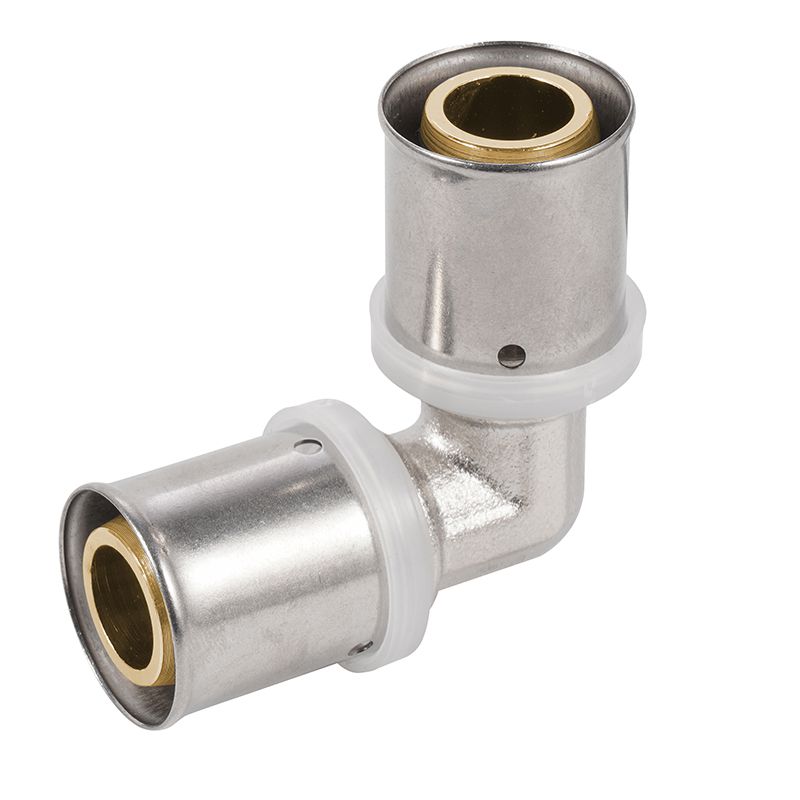

Coude égal, HS220-005
  • Coude égal, HS220-005
  • Coude égal, HS220-005
Commentaires
TAILLE D L H1
16×16 16 37 37
20×20 20 39 39
25×25 25 48 48
32×32 32 51.5 51.5

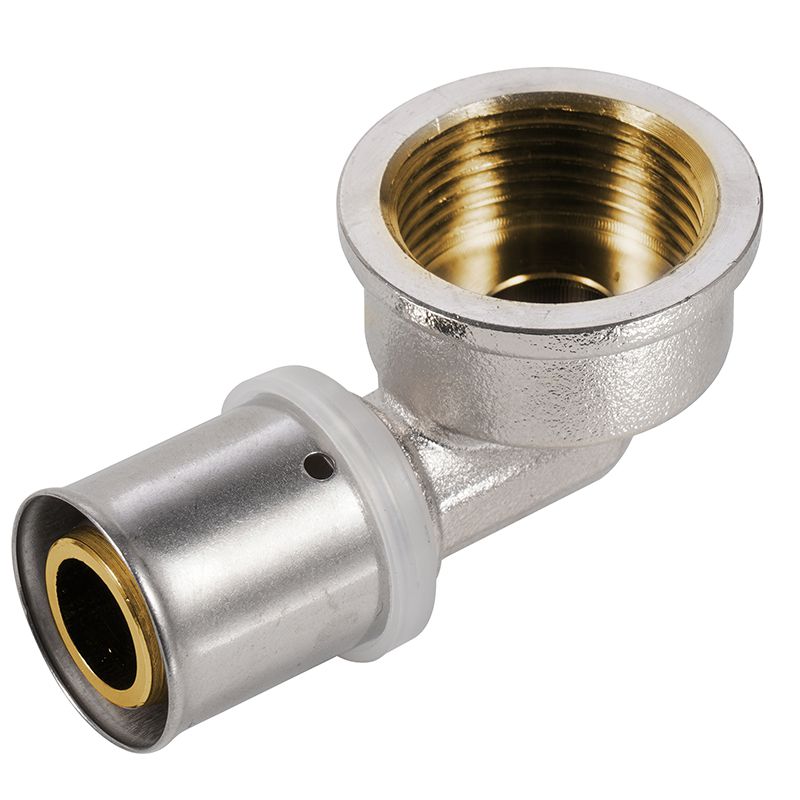

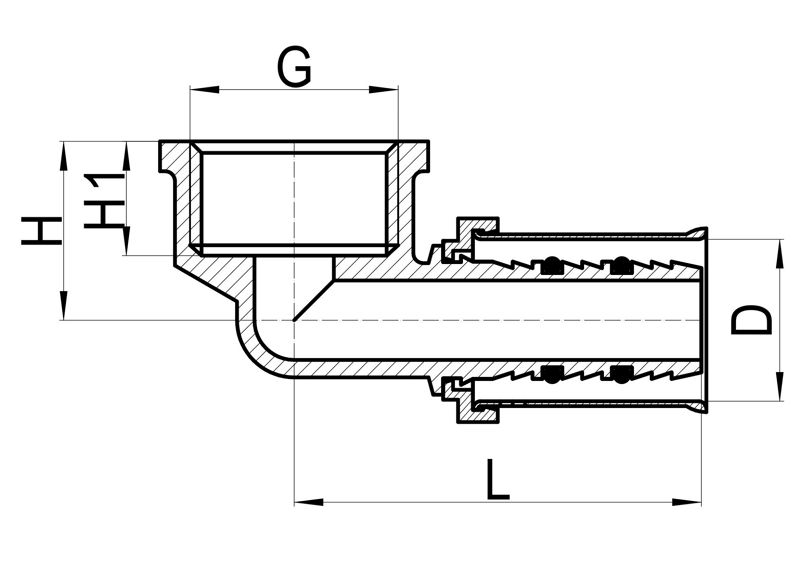

Coude femelle, HS220-006
  • Coude femelle, HS220-006
  • Coude femelle, HS220-006
Commentaires
TAILLE D G L H H1
16×3/8″F 16 3/8″ 39 15 9
16×1/2″F 16 1/2″ 41 18 11.5
16×3/4″F 16 3/4″ 44.5 20 13
20×1/2″F 20 1/2″ 41 20 11.5
20×3/4″F 20 3/4″ 44.5 22 13
25×1/2″F 25 1/2″ 47.5 21.5 11.5
25×3/4″F 25 3/4″ 51 23.5 13
25×1″F 25 1″ 54.5 24.5 14
32×1/2″F 32 1/2″ 47.5 25 11.5
32×3/4″F 32 3/4″ 51 26 13
32×1″F 32 1″ 54.5 27.5 14

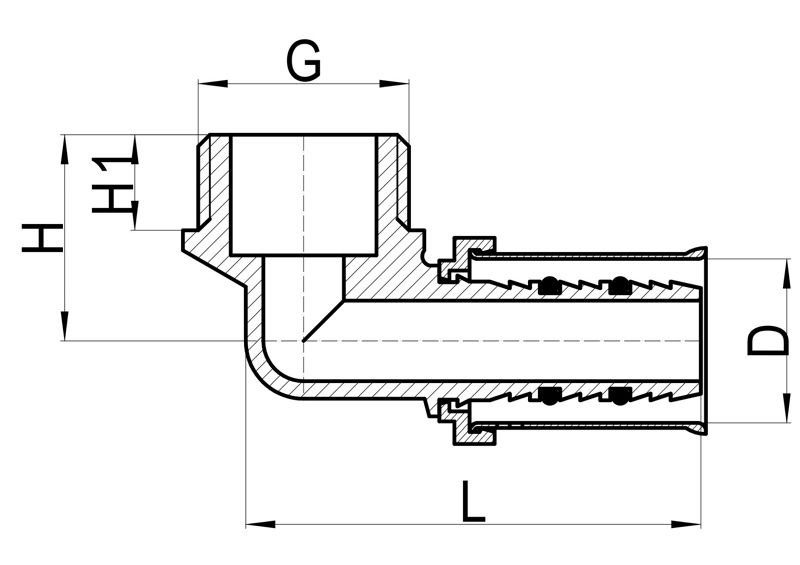

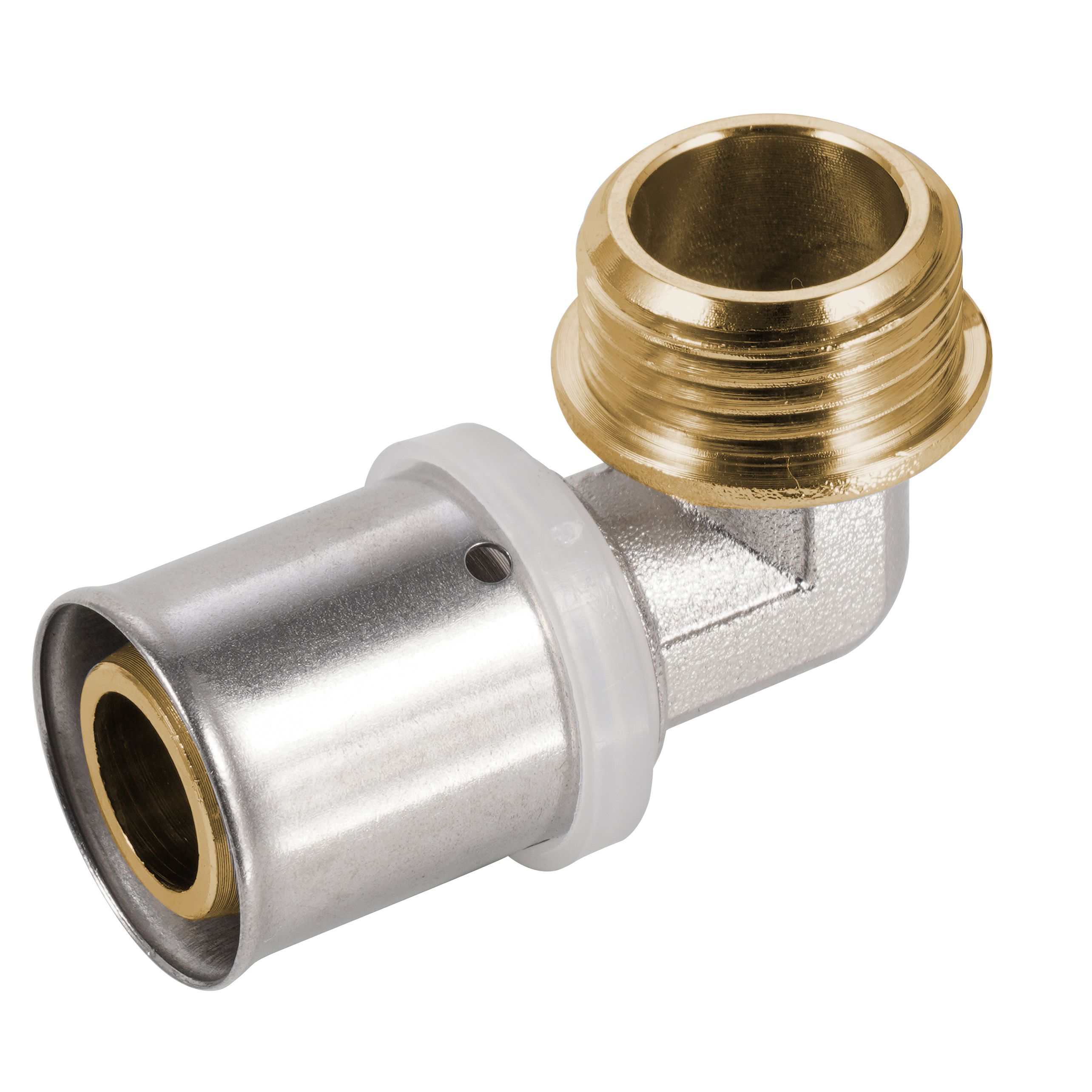

Coude mâle, HS220-007
  • Coude mâle, HS220-007
  • Coude mâle, HS220-007
Commentaires
TAILLE D G L H H1
16×3/8″M 16 3/8″ 37.5 20 9
16×1/2″M 16 1/2″ 39.5 20.5 9.5
16×3/4″M 16 3/4″ 42.5 22 11
20×1/2″M 20 1/2″ 39.5 22.5 9.5
20×3/4″M 20 3/4″ 42.5 24 11
25×3/4″M 25 3/4″ 49.5 27 11
25×1″M 25 1″ 53 29 12.5
32×3/4″M 32 3/4″ 49.5 30 11
32×1″M 32 1″ 53 32.5 12.5

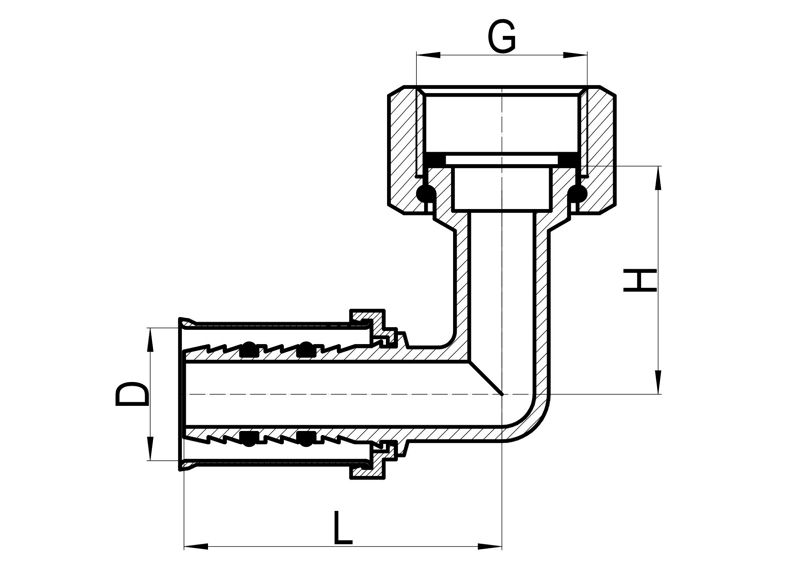

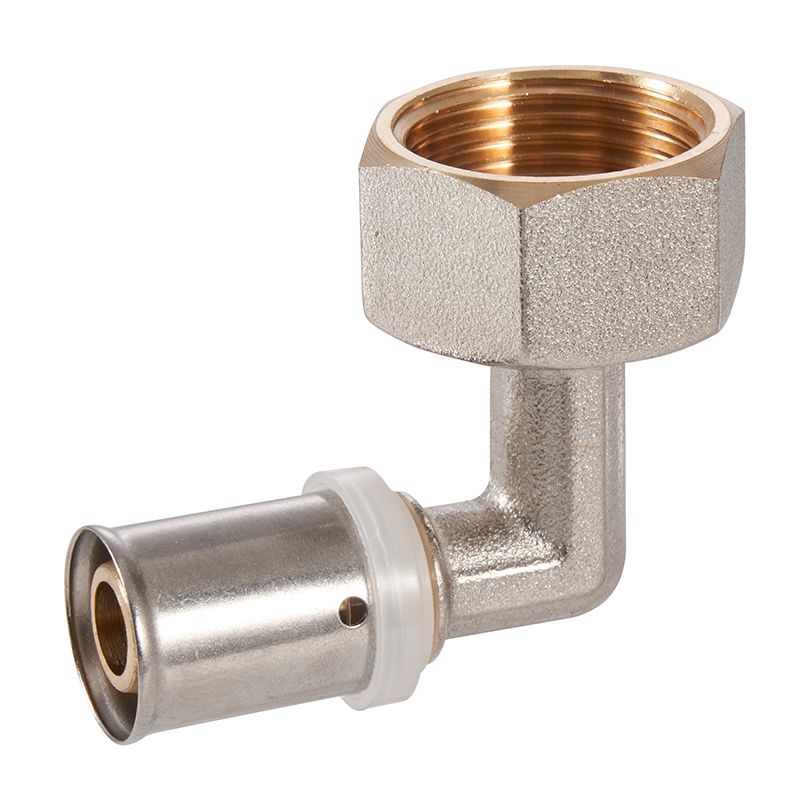

Coude avec écrou pivotant, HS220-015
  • Coude avec écrou pivotant, HS220-015
  • Coude avec écrou pivotant, HS220-015
Commentaires
TAILLE D G L H
16×1/2″F 16 1/2″ 39 28
16×3/4″F 16 3/4″ 42.5 29
20×1/2″F 20 1/2″ 39 30
20×3/4″F 20 3/4″ 42.5 31

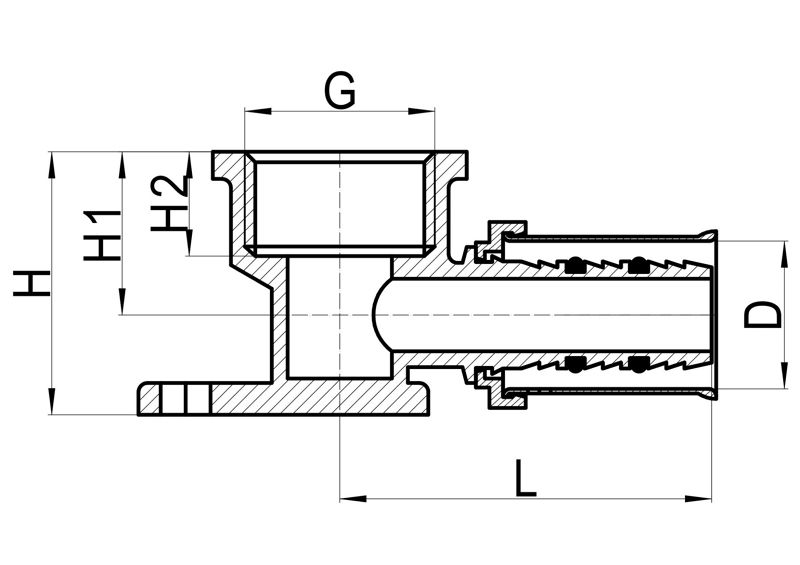

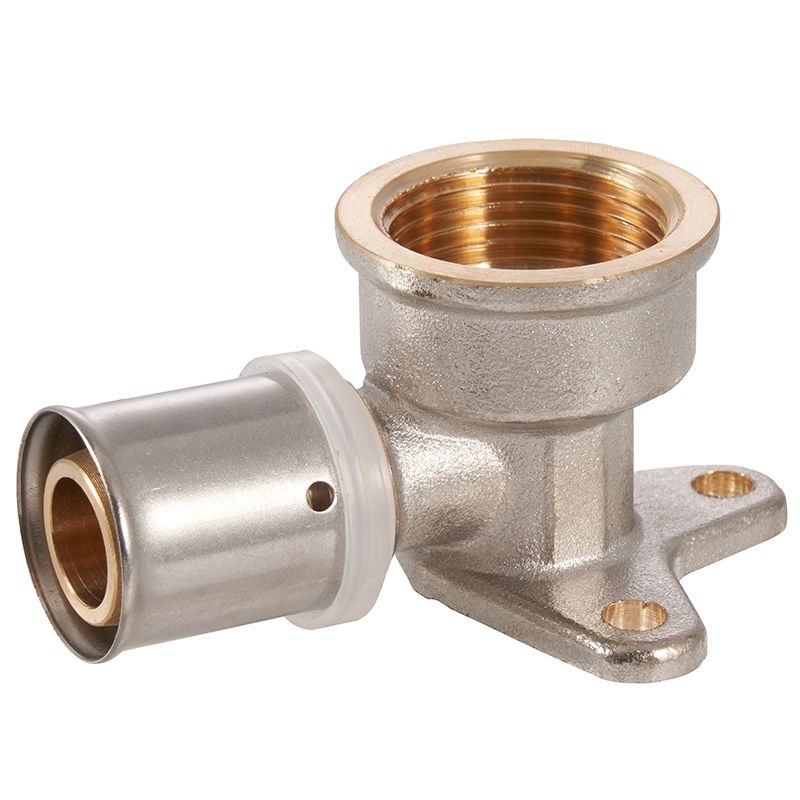

Coude de plaque murale C×FI, HS220-016
  • Coude de plaque murale C×FI, HS220-016
  • Coude de plaque murale C×FI, HS220-016
Commentaires
TAILLE D G
16×1/2″F 16 1/2″
16×3/4″F 16 3/4″
20×1/2″F 20 1/2″
20×3/4″F 20 3/4″
25×3/4″F 25 3/4″
Té à sertir en laiton

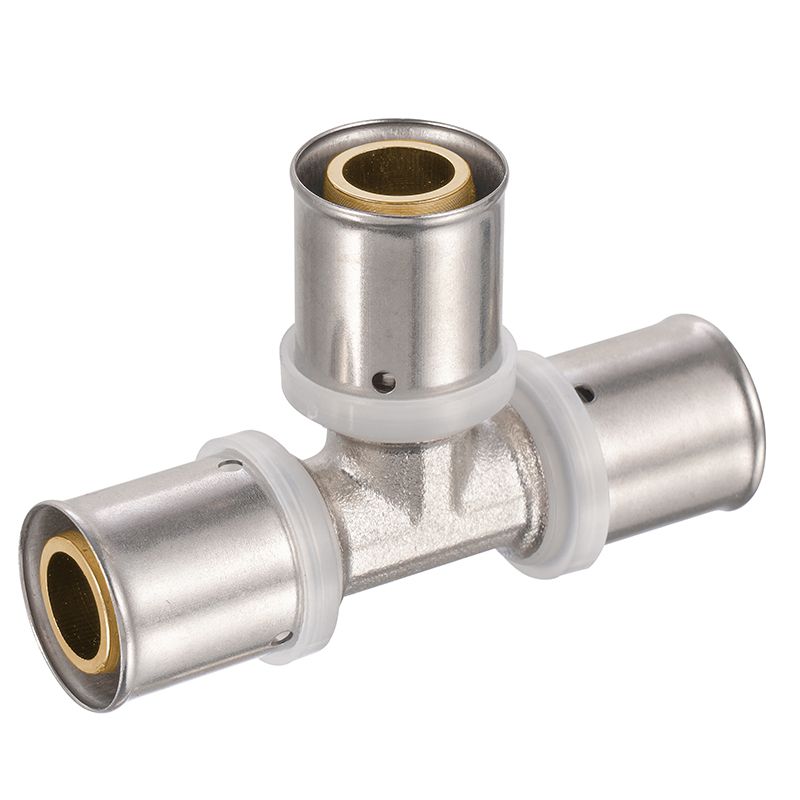

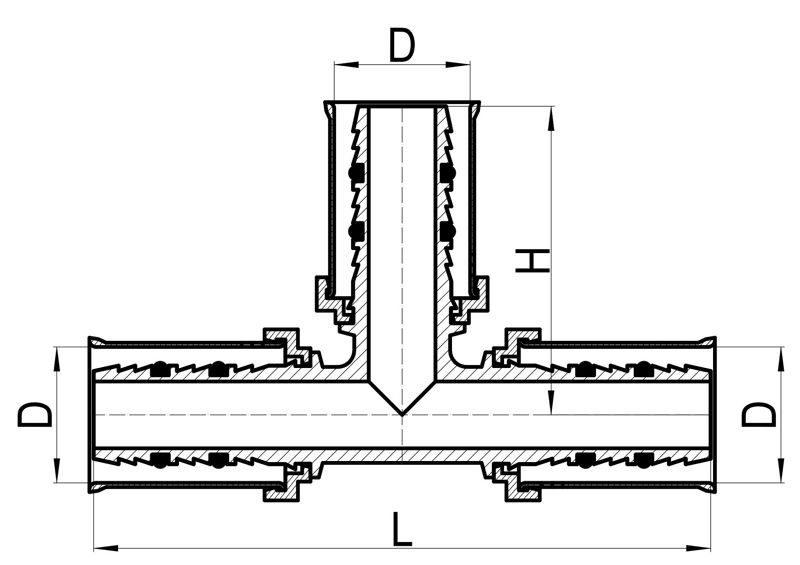

Té égal, HS220-010
  • Té égal, HS220-010
  • Té égal, HS220-010
Commentaires
TAILLE D L H
16×16×16 16 74 37
20×20×20 20 78 39
25×25×25 25 96 48
32×32×32 32 103 51.5

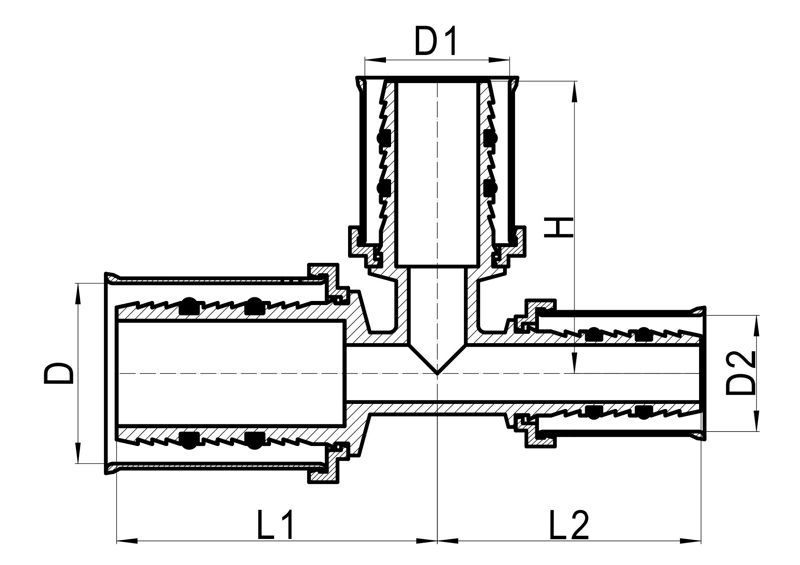

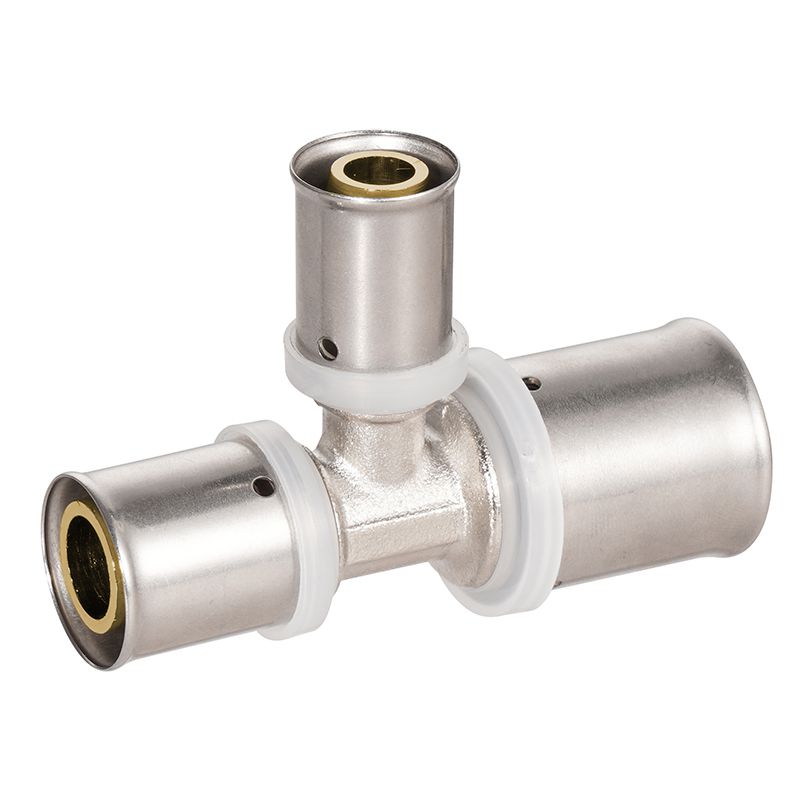

Té réduit, HS220-011
  • Té réduit, HS220-011
  • Té réduit, HS220-011
Commentaires
TAILLE D D1 D2 L1 L2 H
16×20×16 16 20 16 38 38 36
20×16×16 20 16 16 36 35 38
20×16×20 20 16 20 36 36 38
20×20×16 20 20 16 38 37 38
20×25×16 20 25 16 41 40 45
20×25×20 20 25 20 41 41 45
25×16×16 25 16 16 43 35 41
25×16×20 25 16 20 43 35 41
25×16×25 25 16 25 43 43 41
25×20×16 25 20 16 45 37 41
25×20×20 25 20 20 46 37 41
25×20×25 25 20 25 45 45 41
25×32×20 25 32 20 51 44 48
25×32×25 25 32 25 51 51 48
32×16×25 32 16 25 43 42 45
32×16×32 32 16 32 43 43 45
32×20×20 32 20 20 45 37 45
32×20×25 32 20 25 45 44 45
32×20×32 32 20 32 45 45 45
32×25×16 32 25 16 48 40.5 51
32×25×20 32 25 20 48 40.5 51
32×25×25 32 25 25 48 47 51
32×25×32 32 25 32 48 48 51

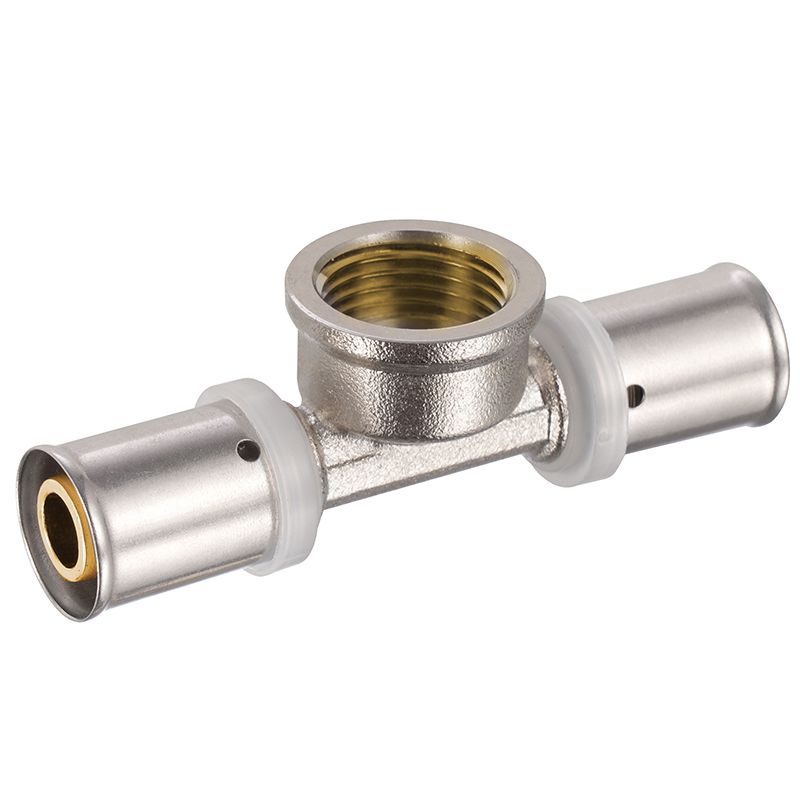

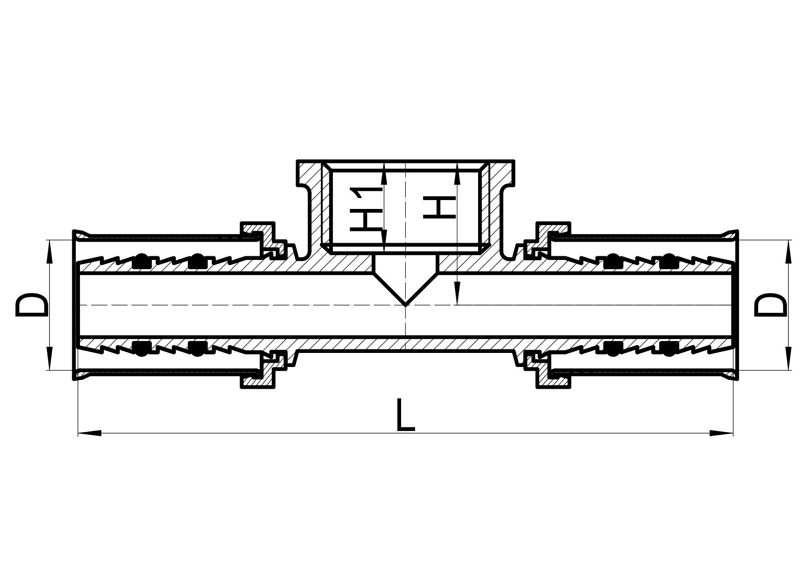

Té femelle, HS220-012
  • Té femelle, HS220-012
  • Té femelle, HS220-012
Commentaires
TAILLE D G L H H1
16×1/2″F×16 16 1/2″ 82 18 11.5
16×3/4″F×16 16 3/4″ 89 20 13
20×1/2″F×20 20 1/2″ 82 20 11.5
20×3/4″F×20 20 3/4″ 89 22 13
25×1/2″F×25 25 1/2″ 95 21.5 11.5
25×3/4″F×25 25 3/4″ 102 23.5 13
25×1″F×25 25 1″ 109 24.5 14
32×1/2″F×32 32 1/2″ 95 25 11.5
32×3/4″F×32 32 3/4″ 102 26 13
32×1″F×32 32 1″ 109 27.5 14

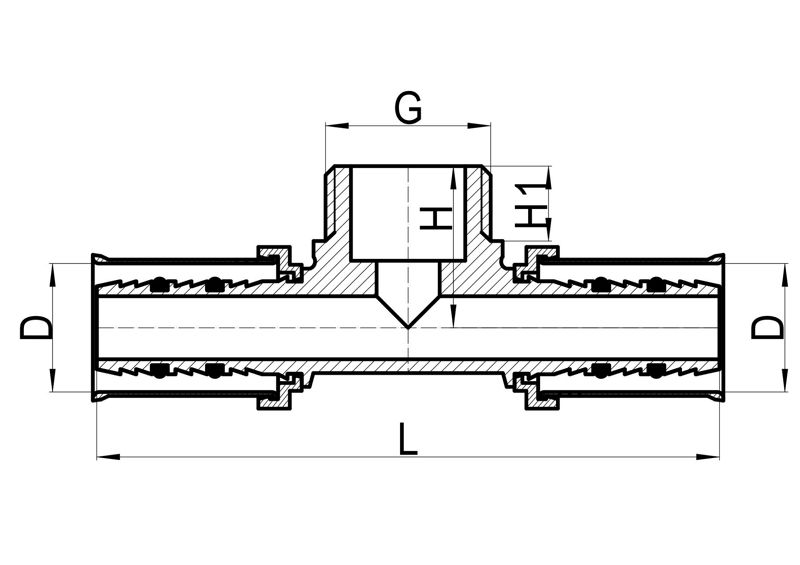

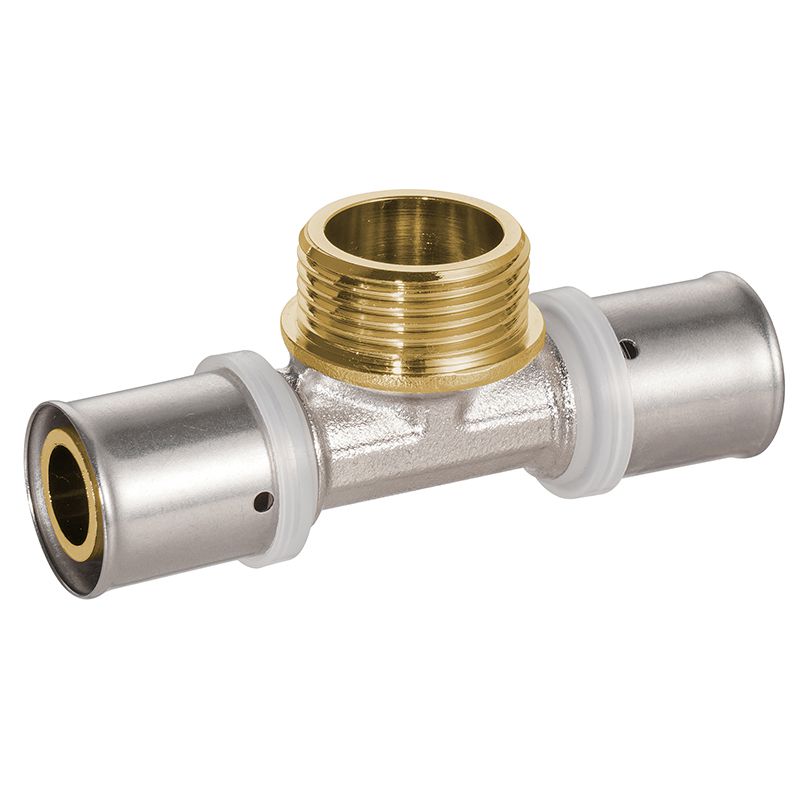

Té mâle, HS220-013
  • Té mâle, HS220-013
  • Té mâle, HS220-013
Commentaires
TAILLE D G L H H1
16×1/2″M×16 16 1/2″ 79 20.5 9.5
20×1/2″M×20 20 1/2″ 79 22.5 9.5
20×3/4″M×20 20 3/4″ 85 24 11
25×3/4″M×25 25 3/4″ 99 27 11
25×1″M×25 25 1″ 106 29 12.5
32×1″M×32 32 1″ 106 32.5 12.5
