Raccords à compression de grande taille ⌀75-90-110 - HS160

Les raccords à compression à bride en laiton HS160 pour tubes PE de Honson ont été fabriqués conformément à la norme DIN8076-1 et sont destinés à la distribution de l'eau.

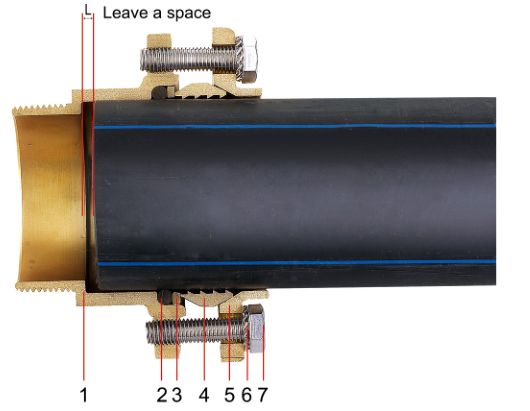

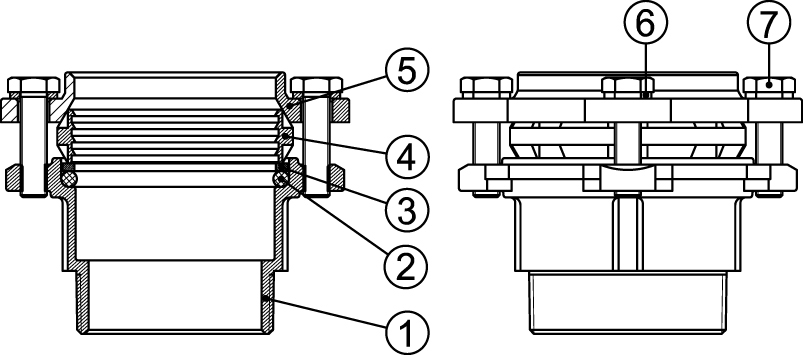

Élément Description Matériaux
1 Corps CW617N-4MS par forgeage à chaud
2 Joint torique EPDM
3 Rondelle d'étanchéité A3
4 Compression (Anneau en C) HPb57-3
5 Écrou CW617N-4MS
6 Joint d'étanchéité SS304
7 Boulon SS304
Caractéristiques
  • Adéquat pour les systèmes de plomberie
  • Disponible de 75 mm à 110 mm
  • Adapté aux joints de tuyaux en polyéthylène (PE) de faible, moyenne et haute densité.
  • Corps et écrou en laiton forgé à chaud selon UNE-EN12165.
  • Températures min et max : -10°C à + 80°C
  • Pression maximale PN : 16 bar (PN-16)
  • Marqué pour une traçabilité totale
  • Conforme à la norme DIN8076-1
  • Tuyau adaptable : LDPE, MDPE, HDPE
  • Options de traitement de surface : brut
  • Pression maximale PN : 16 bar (PN-16)
  • Filets de fixation : ISO228/1

Structure

Raccords à compression de grande taille ⌀75-90-110 - HS160
Raccords à compression de grande taille ⌀75-90-110 - HS160
Documents techniques des produits
Instructions d'assemblage
  • Coupez le tuyau au moyen d'un coupe-tube ou d'une scie.
  • Ébavurez le tuyau à l'aide d'une lime ou d'un outil d'ébavurage.
  • Installez la bague de compression, la rondelle et le joint torique sur le tuyau avec une extrême douceur.
  • Insérez complètement le tuyau dans tous les accessoires.
  • Placez le tuyau avec tous les composants à l'intérieur du corps jusqu'à ce que le tuyau reste fixé à l'intérieur, en veillant à ce que tous les composants se soient déplacés dans leur position finale avant le serrage.
  • Serrez l'écrou sur le corps en utilisant le serrage à vis.
Règles de sécurité
  • Le personnel qui effectue le travail doit être suffisamment formé à la manipulation en toute sécurité des outils à main. Il doit être capable d'identifier les dangers et les risques liés aux différentes étapes de l'assemblage.
  • Choisir l'outil adéquat pour chaque phase.
  • Veillez à ce que les outils soient de bonne qualité et bien entretenus.
  • Évitez les environnements qui compliquent l'assemblage.
  • Suivez les instructions d'assemblage de ce document.
  • Coupleur droit
  • Coude
  • Té
Coupleur droit à compression en laiton

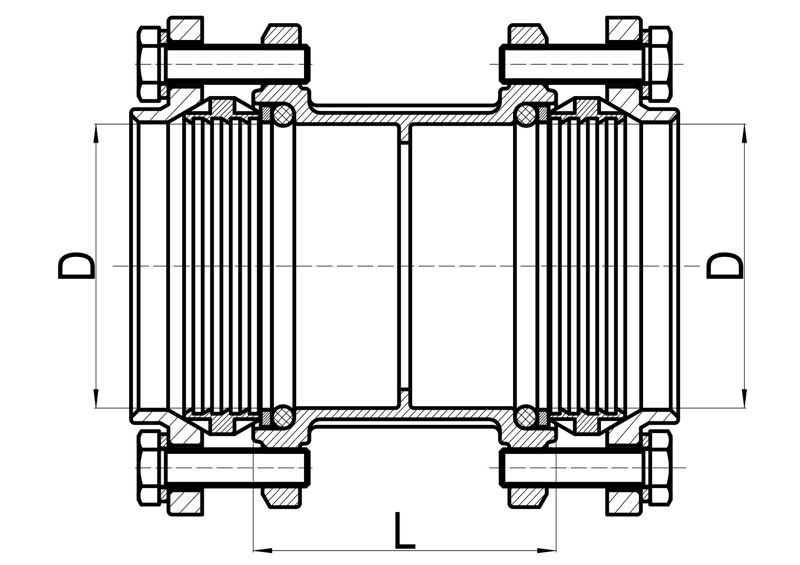

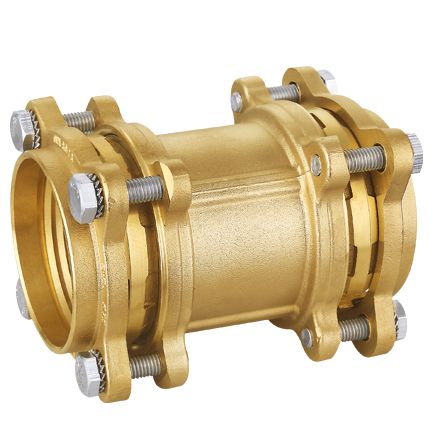

Coupleur droit égal C×C, HS160-001
  • Coupleur droit égal C×C, HS160-001
  • Coupleur droit égal C×C, HS160-001
Commentaires
TAILLE D L
75×75 76 81
90×90 91 90
110×110 111 110

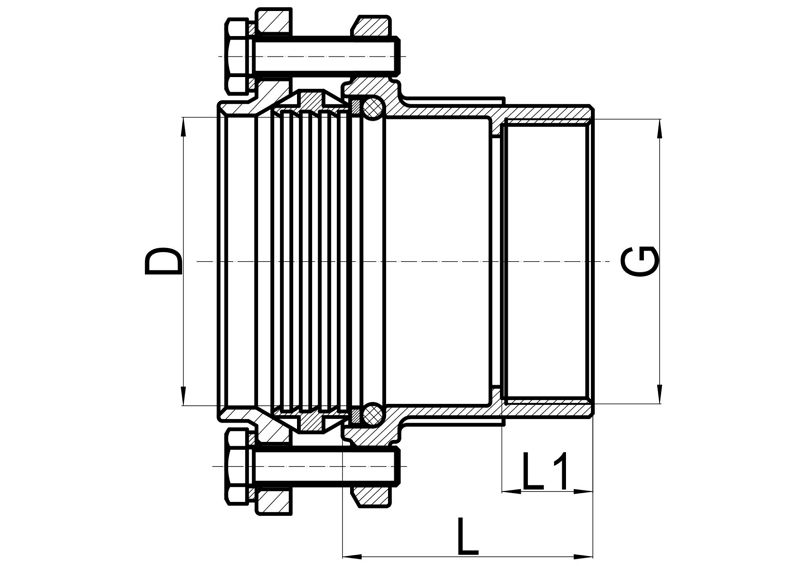

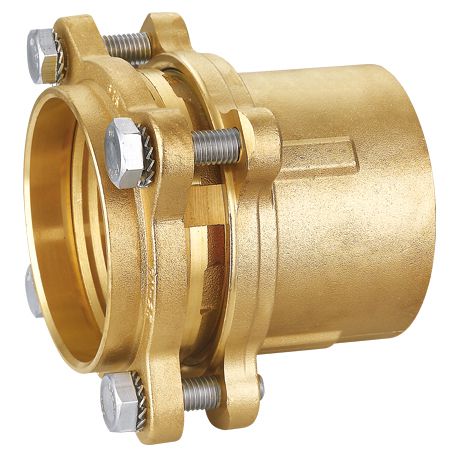

Coupleur droit femelle C×FI, HS160-002
  • Coupleur droit femelle C×FI, HS160-002
  • Coupleur droit femelle C×FI, HS160-002
Commentaires
TAILLE D G L L1
75×2 1/2''F 76 2 1/2'' 66 24
90×3''F 91 3'' 72 25
110×4''F 111 4'' 85.5 28

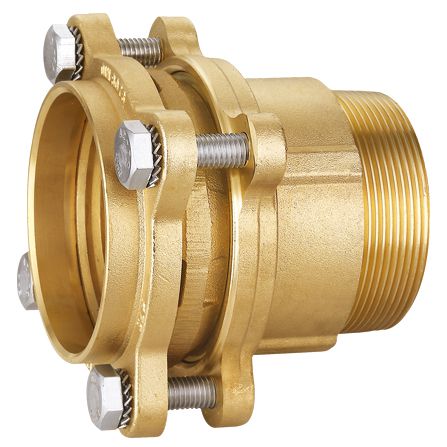

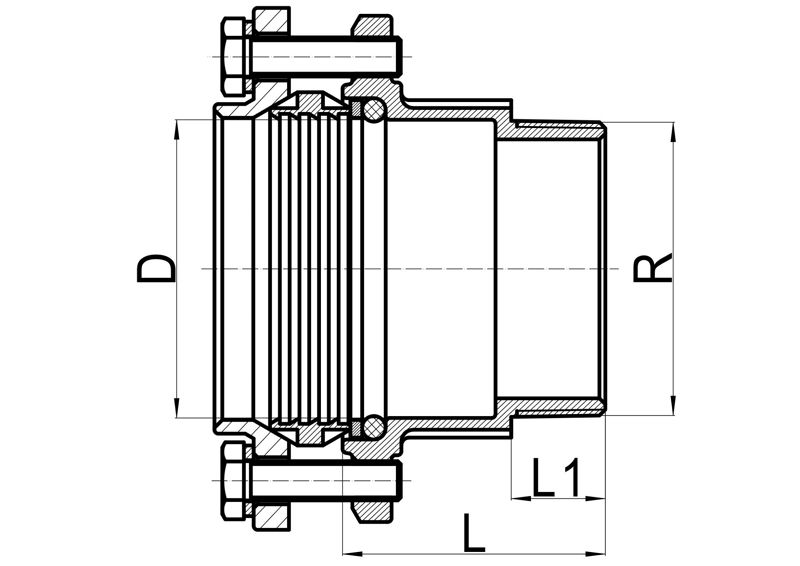

Coupleur droit mâle C×MI, HS160-003
  • Coupleur droit mâle C×MI, HS160-003
  • Coupleur droit mâle C×MI, HS160-003
Commentaires
TAILLE D R L L1
75×2 1/2''M 76 2 1/2'' 67 24
90×3''M 91 3'' 72.5 25
110×4''M 111 4'' 85.5 28
Coude à compression en laiton de grande taille

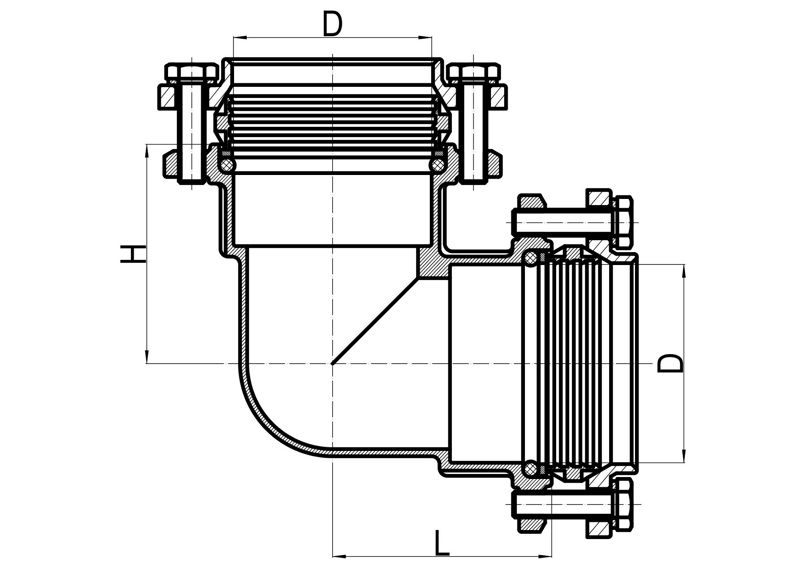

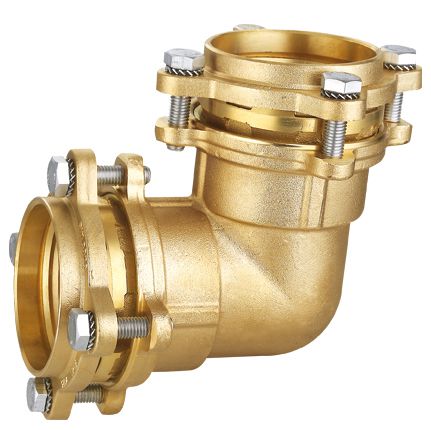

Coude égal C×C, HS160-004
  • Coude égal C×C, HS160-004
  • Coude égal C×C, HS160-004
Commentaires
TAILLE D L H
75×75 76 84 84
90×90 91 98.5 98.5
110×110 111 120 120

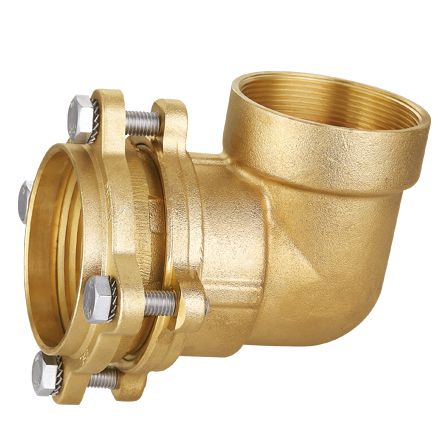

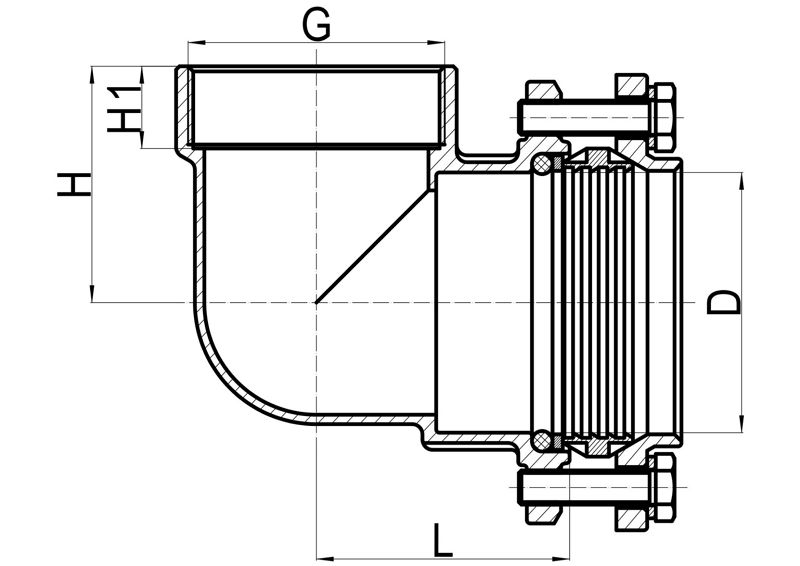

Coude femelle C×FI, HS160-005
  • Coude femelle C×FI, HS160-005
  • Coude femelle C×FI, HS160-005
Commentaires
TAILLE D G L H H1
75×2 1/2''F 76 2 1/2'' 74 69 24
90×3''F 91 3'' 85.5 78 25
110×4''F 111 4'' 102 94 28

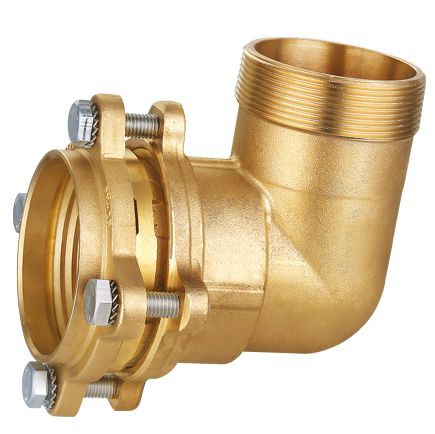

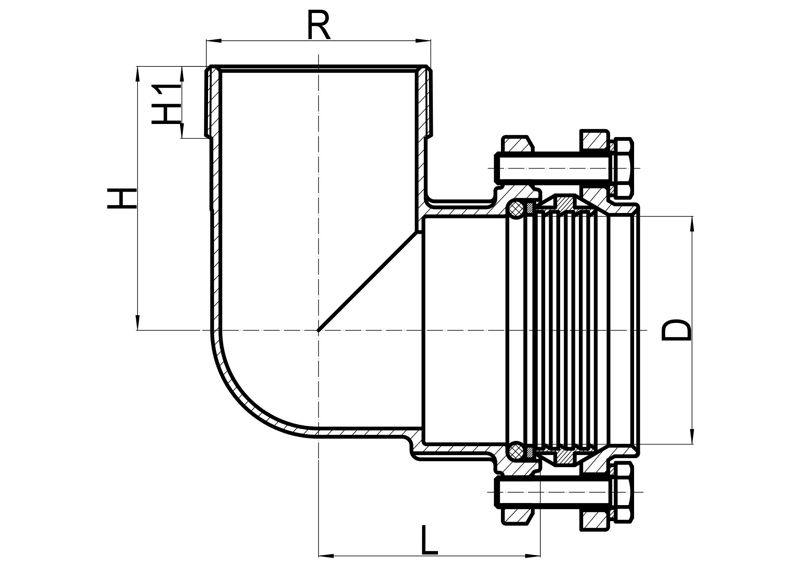

Coude mâle C×MI, HS160-006
  • Coude mâle C×MI, HS160-006
  • Coude mâle C×MI, HS160-006
Commentaires
TAILLE D R L H H1
75×2 1/2''M 76 2 1/2'' 74 88 24
90×3''M 91 3'' 85.5 98 25
110×4''M 111 4'' 102 112 29
Té à compression en laiton de grande taille

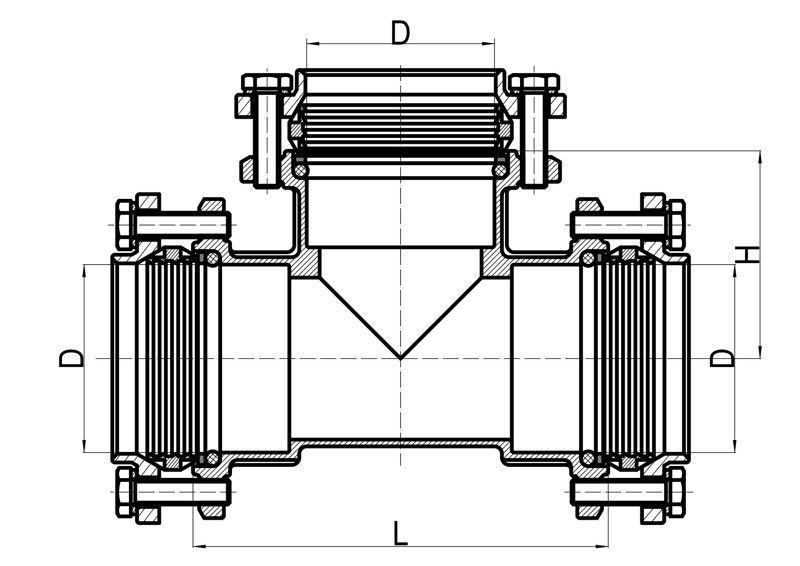

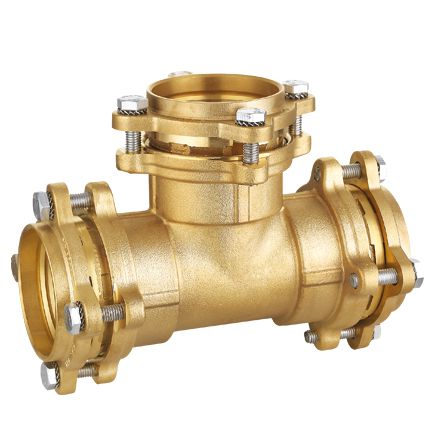

Té égal C×C×C, HS160-007
  • Té égal C×C×C, HS160-007
  • Té égal C×C×C, HS160-007
Commentaires
TAILLE D L H
75×75×75 76 168 84
90×90×90 91 197 98.5
110×110×110 111 240 120

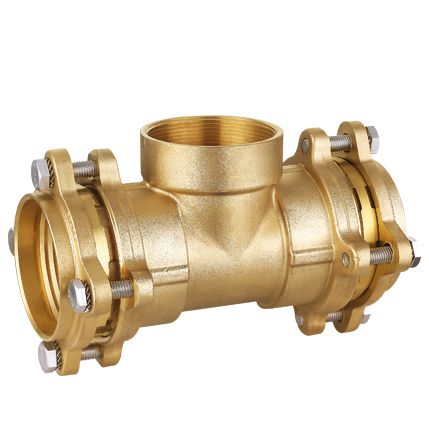

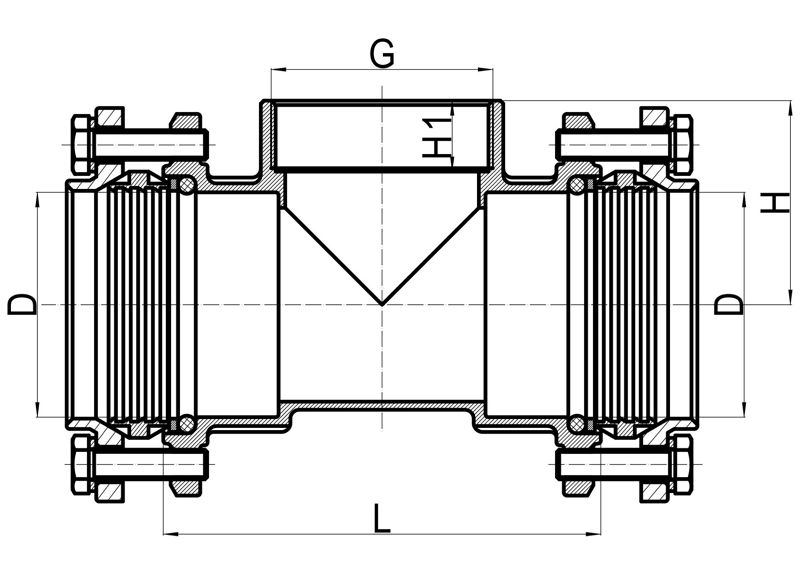

Té femelle C×C×FI, HS160-008
  • Té femelle C×C×FI, HS160-008
  • Té femelle C×C×FI, HS160-008
Commentaires
TAILLE D G L H H1
75×2 1/2''F 76 2 1/2'' 148 69 24
90×3''F 91 3'' 171 78 25
110×4''F 111 4'' 204 94 28
