Raccords à compression en laiton pour usage intensif - HS130

Les raccords à compression en laiton à filetage femelle pour tubes PE HS130 de Honson sont particulièrement conçus et fabriqués selon la norme DIN8076-1 pour être appliqués à la distribution de l'eau.

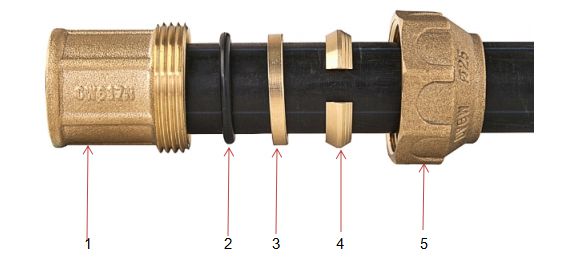

Élément Description Matériaux
1 Corps CW617N-4MS
2 Joint torique EPDM
3 Rondelle d'étanchéité CW617N-4MS
4 Compression (Anneau en C) CW617N-4MS
5 Écrou CW617N-4MS

Structure

Raccords à compression en laiton pour usage intensif - HS130
Documents techniques des produits
Caractéristiques
  • Adapté aux applications dans les systèmes de plomberie et les installations de chauffage
  • Approuvé par le DVGW
  • Conforme à la norme DIN8076-1
  • Tuyaux compatibles : LDPE, MDPE, HDPE
  • Corps et écrou en laiton forgé à chaud selon la norme UNE-EN12165
  • Large gamme de dimensions de 20 mm à 63 mm
  • Température de fonctionnement : -10°C à + 80°C
  • Pression maximale PN : 16 bar (PN-16)
  • Marqué pour une traçabilité complète
  • Options de traitement de surface : brut
  • Filets de fixation : ISO228/1
  • Coupleur droit
  • Coude
  • Té
Coupleur droit à compression en laiton

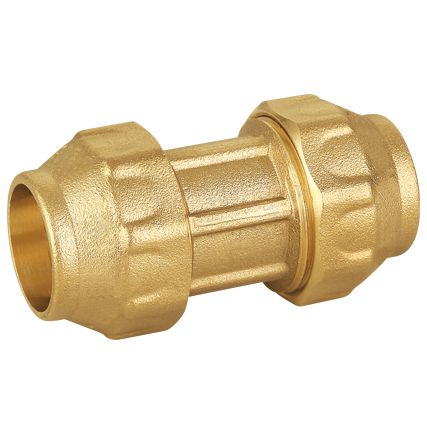

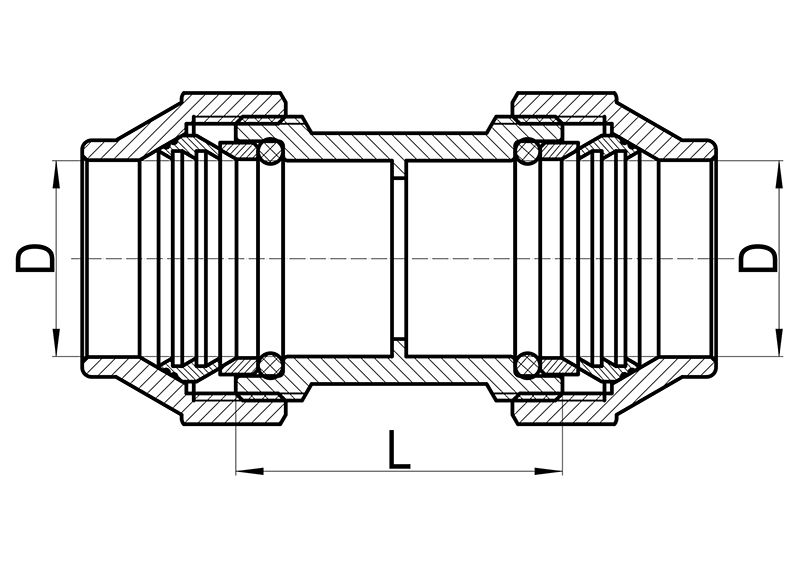

Coupleur droit égal C×C, HS130-001
  • Coupleur droit égal C×C, HS130-001
  • Coupleur droit égal C×C, HS130-001
Commentaires
TAILLE D L
20×20 20.7 34.5
25×25 25.8 40
32×32 33 48
40×40 41.5 55.5
50×50 51 64
63×63 64 72

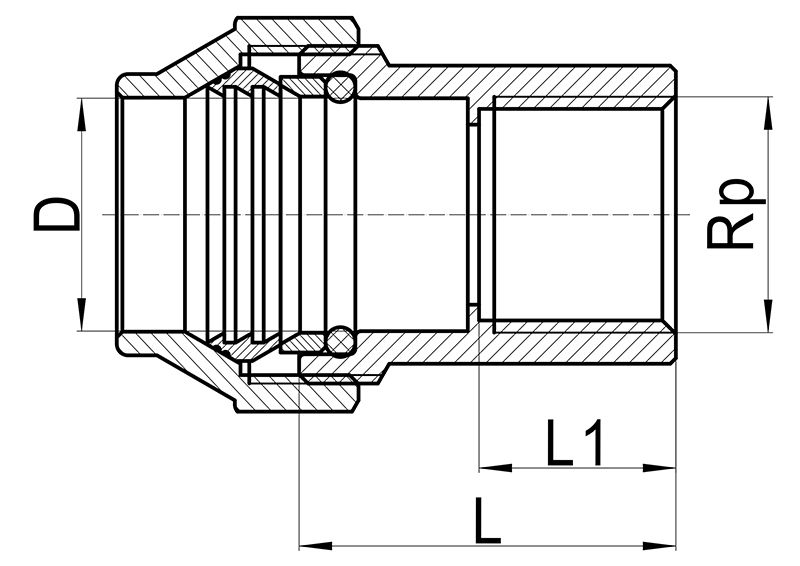

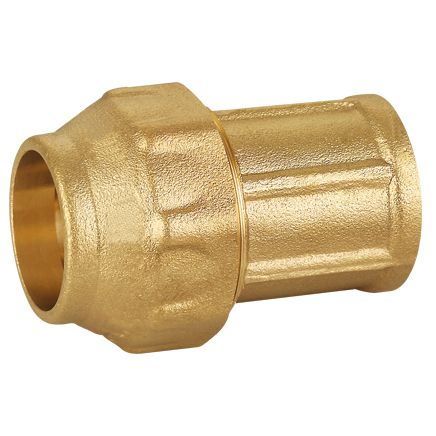

Coupleur droit femelle C×FI, HS130-002
  • Coupleur droit femelle C×FI, HS130-002
  • Coupleur droit femelle C×FI, HS130-002
Commentaires
TAILLE D Rp L L1
20×1/2''F 20.7 1/2'' 33.5 17.5
25×3/4''F 25.8 3/4'' 37.5 19
32×1''F 33 1'' 45 22
40×1 1/4''F 41.5 1 1/4'' 53 25
50×1 1/2''F 51 1 1/2'' 57 25
63×2''F 64 2'' 67.5 29

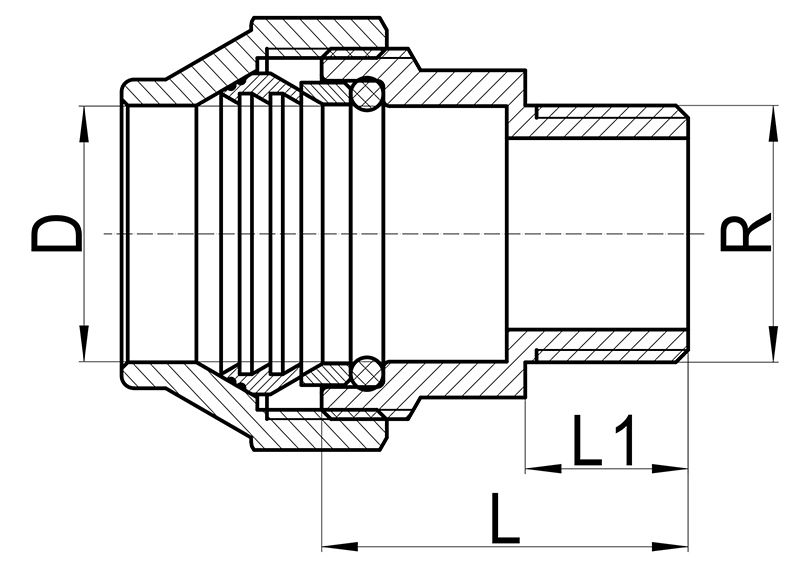

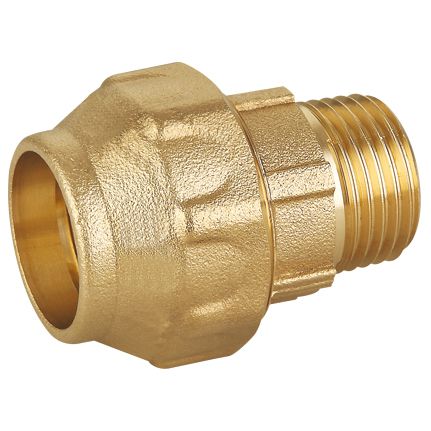

Coupleur droit mâle C×MI, HS130-003
  • Coupleur droit mâle C×MI, HS130-003
  • Coupleur droit mâle C×MI, HS130-003
Commentaires
TAILLE D R L L1
20×1/2''M 20.7 1/2'' 30 13.2
25×3/4''M 25.8 3/4'' 34 14.5
32×1''M 33 1'' 41 16.8
40×1 1/4''M 41.5 1 1/4'' 51.5 22
50×1 1/2''M 51 1 1/2'' 56 22
63×2''M 64 2'' 66.5 26.5

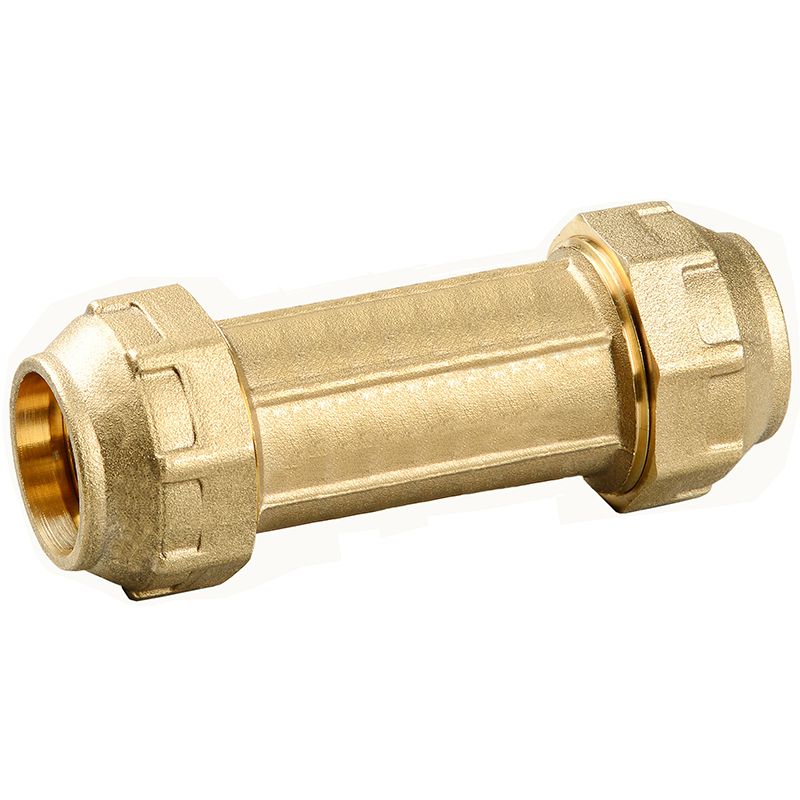

Raccord à compression de réparation, HS130-011
  • Raccord à compression de réparation, HS130-011
Commentaires
TAILLE D L
20×20 20.7 95
25×25 25.8 95
32×32 33 97.5
40×40 41.5 109
50×50 51 116
63×63 64 124

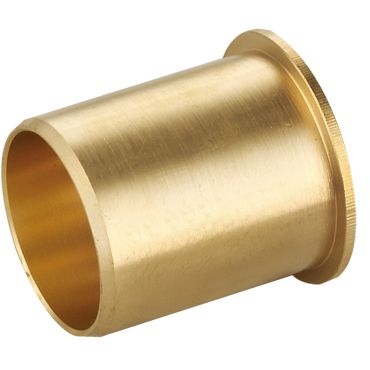

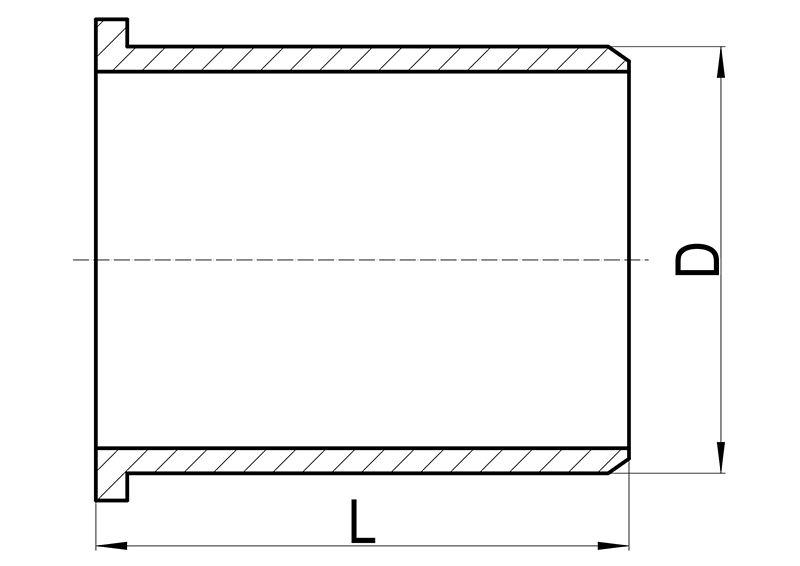

Cône de pression interne / Manchon en ligne, HS130-012
  • Cône de pression interne / Manchon en ligne, HS130-012
  • Cône de pression interne / Manchon en ligne, HS130-012
Commentaires
TAILLE D L
20 15.4 22
25 20.4 25.5
32 25.8 31.5
40 32.6 39
50 40.3 45
63 50.7 53
Coude à compression en laiton

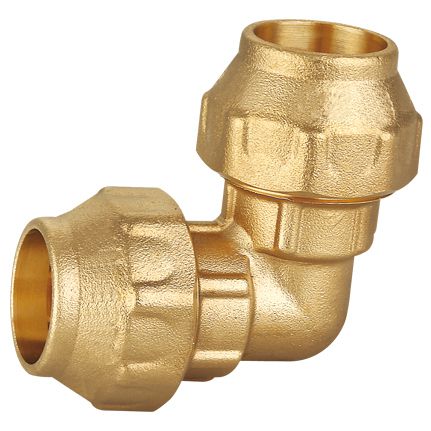

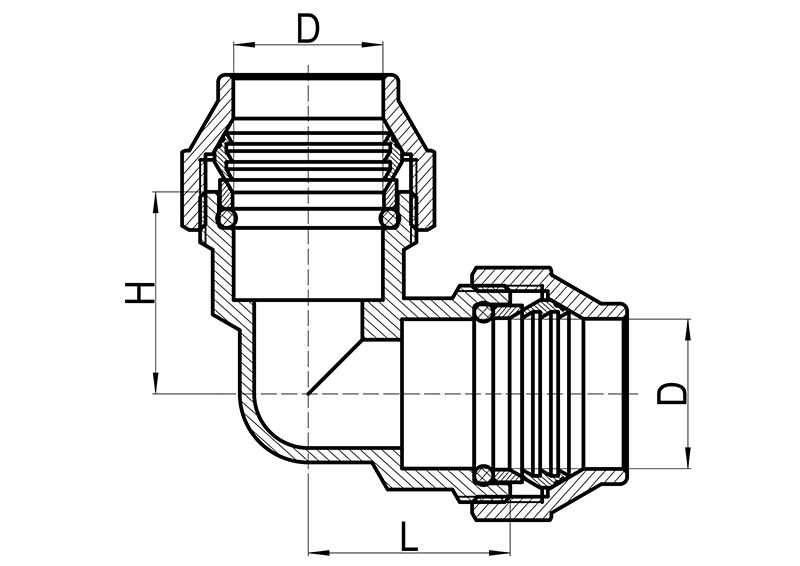

Coude égal C×C, HS130-004
  • Coude égal C×C, HS130-004
  • Coude égal C×C, HS130-004
Commentaires
TAILLE D L H
20×20 20.7 28 28
25×25 25.8 34 34
32×32 33 39 39
40×40 41.5 49 49
50×50 51 57 57
63×63 64 69 69

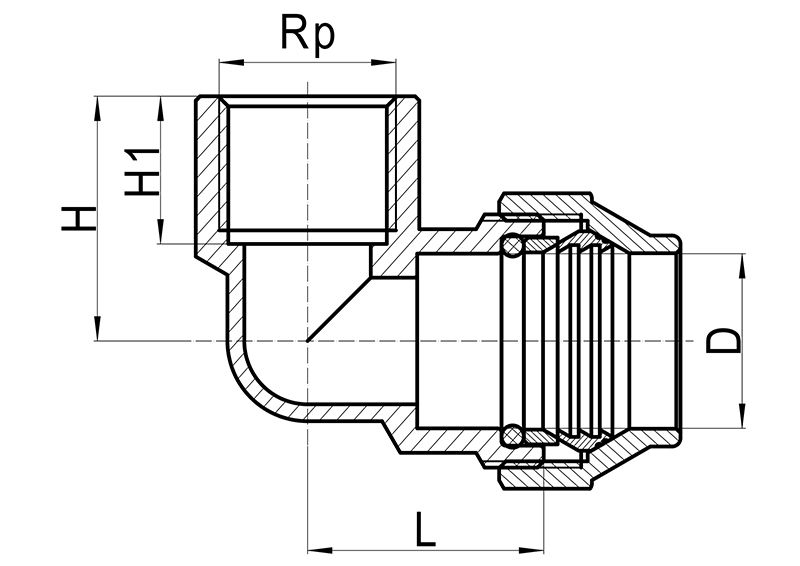

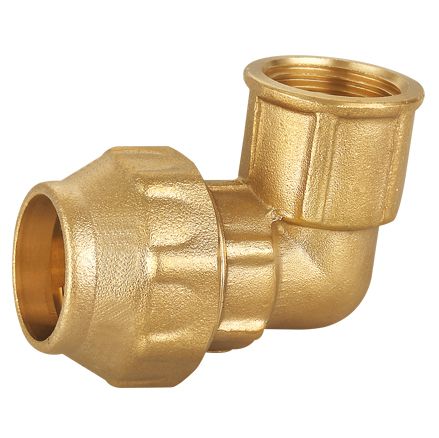

Coude femelle C×FI, HS130-005
  • Coude femelle C×FI, HS130-005
  • Coude femelle C×FI, HS130-005
Commentaires
TAILLE D Rp L H H1
20×1/2''F 20.7 1/2'' 28 29 17.5
25×3/4''F 25.8 3/4'' 34 36.5 19
32×1''F 33 1'' 39 42 22
40×1 1/4''F 41.5 1 1/4'' 49 48 25
50×1 1/2''F 51 1 1/2'' 57 51.5 25
63×2''F 64 2'' 69 60.5 29

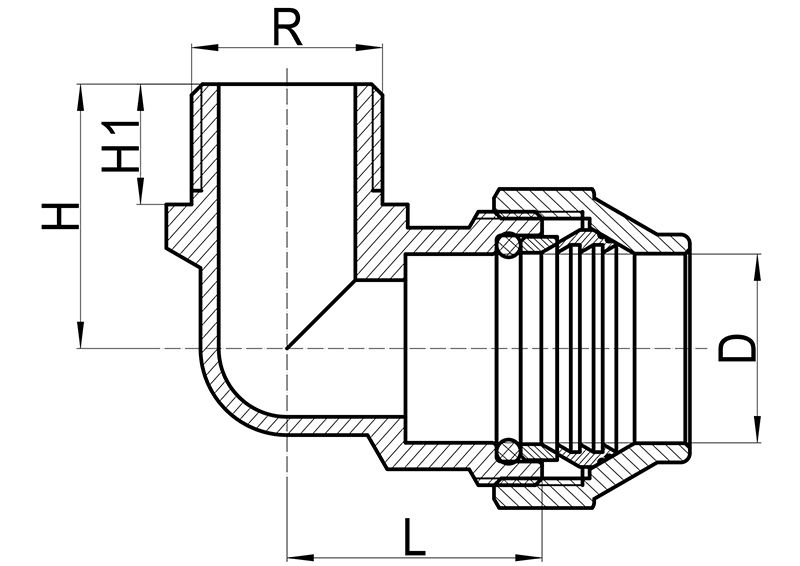

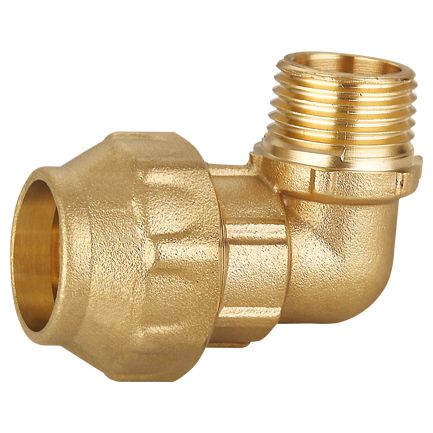

Coude mâle C×MI, HS130-006
  • Coude mâle C×MI, HS130-006
  • Coude mâle C×MI, HS130-006
Commentaires
TAILLE D R L H H1
20×1/2''M 20.7 1/2'' 28 29 13.2
25×3/4''M 25.8 3/4'' 34 32.5 14.5
32×1''M 33 1'' 39 38 16.8
40×1 1/4''M 41.5 1 1/4'' 49 48.5 22
50×1 1/2''M 51 1 1/2'' 57 53 22
63×2''M 64 2'' 69 67 26.5

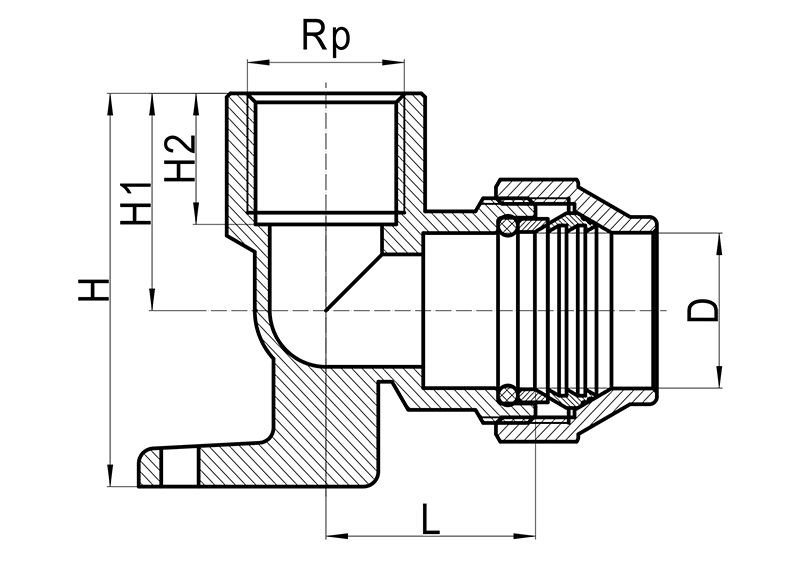

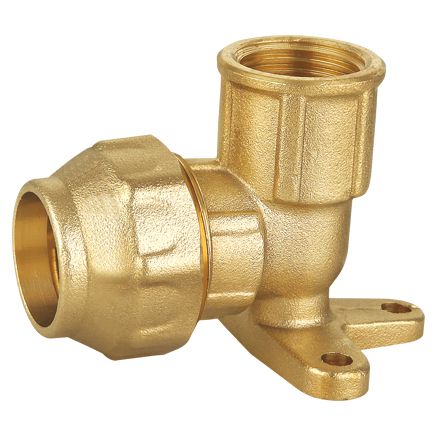

Coude de plaque murale C×FI, HS130-007
  • Coude de plaque murale C×FI, HS130-007
  • Coude de plaque murale C×FI, HS130-007
Commentaires
TAILLE D Rp L H H1 H2
20×1/2''F 20.7 1/2'' 28 52.5 29 17.5
25×3/4''F 25.8 3/4'' 34 64.5 36.5 19
32×1''F 33 1'' 39 73 42 22
Té à compression en laiton

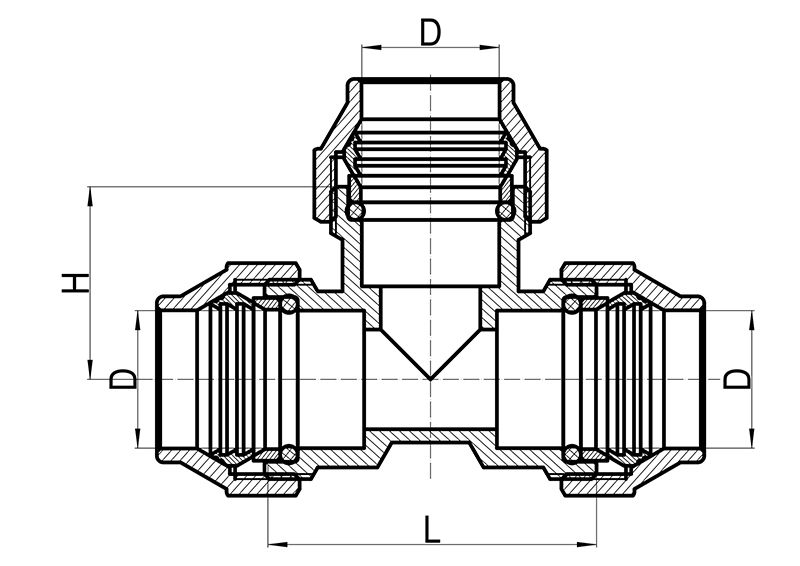

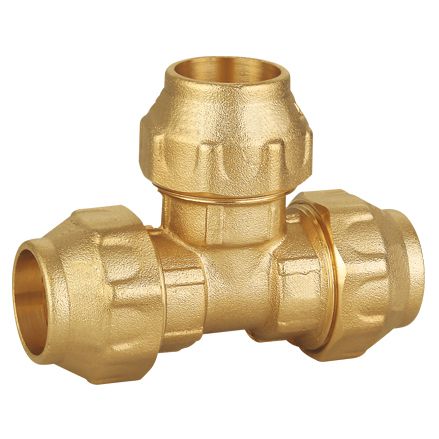

Té égal C×C×C, HS130-008
  • Té égal C×C×C, HS130-008
  • Té égal C×C×C, HS130-008
Commentaires
TAILLE D L H
20×20×20 20.7 50 29
25×25×25 25.8 58 34
32×32×32 33 75 40
40×40×40 41.5 92 50.5
50×50×50 51 109 61
63×63×63 64 132 72

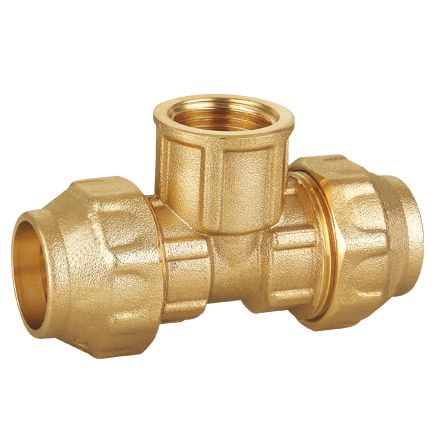

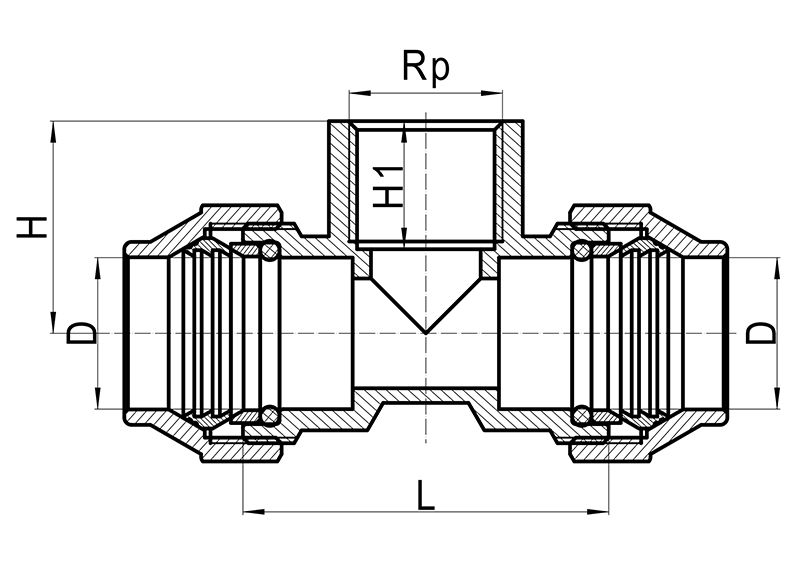

Té femelle C×C×FI, HS130-009
  • Té femelle C×C×FI, HS130-009
  • Té femelle C×C×FI, HS130-009
Commentaires
TAILLE D Rp L H H1
20×1/2''F 20.7 1/2'' 50 29 17.5
25×3/4''F 25.8 3/4'' 58 35 19
32×1''F 33 1'' 75 42 22
40×1 1/4''F 41.5 1 1/4'' 92 48 25
50×1 1/2''F 51 1 1/2'' 109 56 25
63×2''F 64 2'' 132 66 29

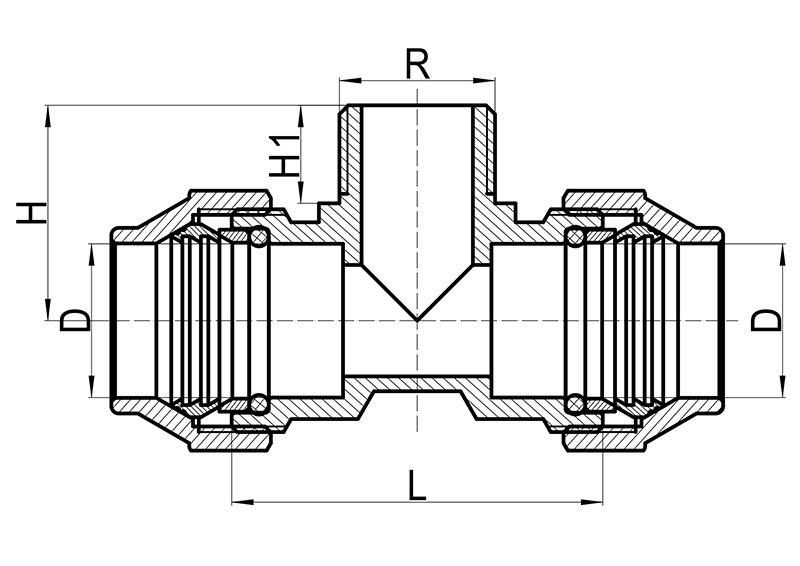

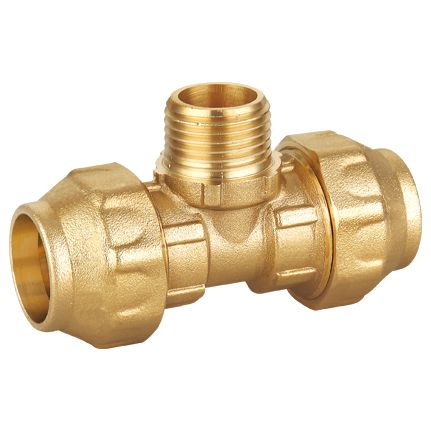

Té mâle C×C×MI, HS130-010
  • Té mâle C×C×MI, HS130-010
  • Té mâle C×C×MI, HS130-010
Commentaires
TAILLE D R L H H1
20×1/2''M 20.7 1/2'' 48 29 13.2
25×3/4''M 25.8 3/4'' 56 32.5 14.5
32×1''M 33 1'' 75 40.5 16.8
40×1 1/4''M 41.5 1 1/4'' 92 50 22
50×1 1/2''M 51 1 1/2'' 109 55 22
63×2''M 64 2'' 132 67 26.5
