Raccords à compression en laiton - HS100

Raccords de tuyauterie pour tubes en cuivre, tubes en acier inoxydable et tubes en plastique

Les raccords à compression en laiton Honson HS100 sont principalement destinés aux installations d'eau chaude et d'eau froide et aux systèmes de chauffage. Ils sont parfaitement compatibles avec les tuyaux en cuivre, en acier à faible teneur en carbone, en acier inoxydable et en plastique. Vous pouvez monter en toute sécurité un raccord à compression en laiton Honson HS100 en compressant la bague en laiton sur le tuyau.

Les raccords à compression Honson HS100 conviennent aux pressions et températures de service suivantes.
Moyen Température de service jusqu'à ºC Pression de service maximale
bar psi
Eau ou huiles minérales légères Tailles de 10 à 54 mm 30 16 230
65 10 145
110 6 87
120 5 75
Vapeur saturée 120 3 45
GPL et Gaz naturel 10 à 28 mm uniquement 30 1 15

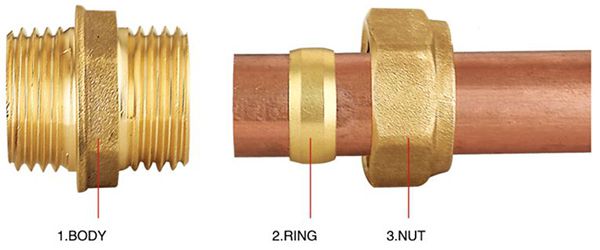

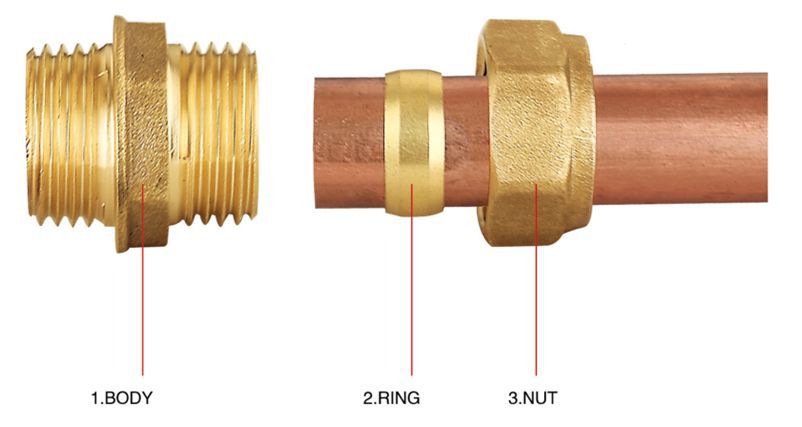

Structure

Raccords à compression en laiton - HS100
Documents techniques des produits
Caractéristiques
  • Convient aux applications gaz, air comprimé et eau
  • Large gamme de tailles de 8 mm à 54 mm
  • Approuvé par WRAS, conforme aux normes britanniques EN1254-2.
  • Approuvé SABS, conforme à la norme SANS 1067-1:2005
  • Approuvé par le DVGW
  • Marqué pour une traçabilité complète
  • Possibilité d'options de matériaux en cuivre de haute qualité : CW617N-4MS, DZR
  • Possibilité d'options de traitement de surface : brut, chromé, nickelé
  • Installation rapide et facile
  • Supprime les bruits parasites lors de l'installation
  • Coupleur droit
  • Coude
  • Té
  • Connecteur de robinet
  • Capuchon d'extrémité
  • Connecteur de réservoir
  • Coupleur de réduction
Coupleur droit à compression en laiton

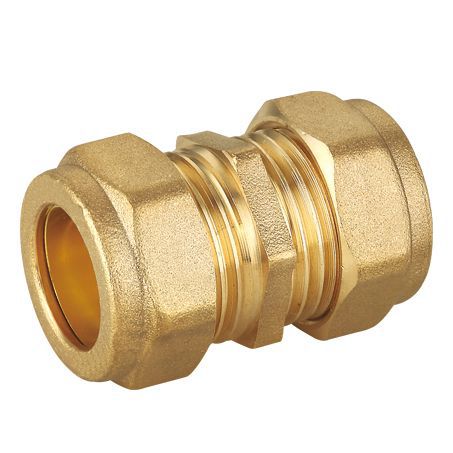

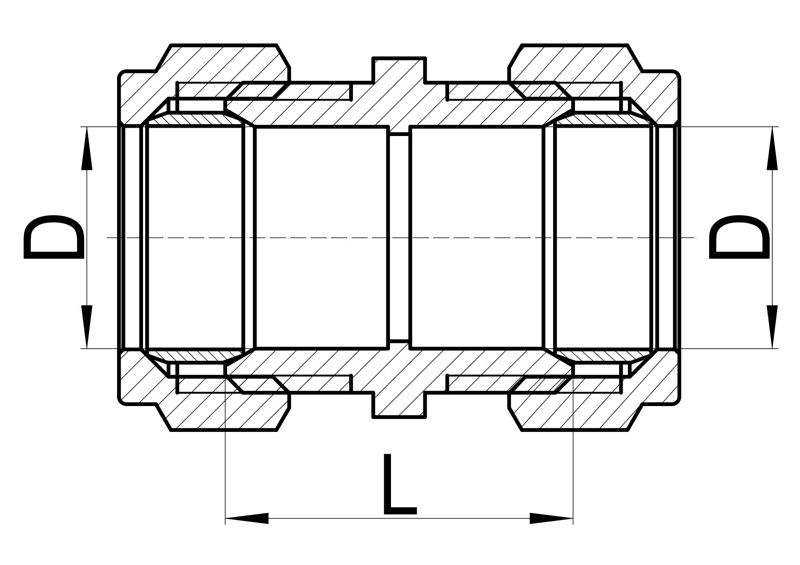

Coupleur droit égal C×C, HS100-001
  • Coupleur droit égal C×C, HS100-001
  • Coupleur droit égal C×C, HS100-001
Commentaires
TAILLE D L
8×8 8 19.5
10×10 10 21.5
12×12 12 22.5
14×14 14 22.5
15×15 15 22.5
16×16 16 22.5
18×18 18 23.5
22×22 22 24
28×28 28 28
35×35 35 31.5
42×42 42 32.5
54×54 54 36
15×15×82mm 15 82
22×22×82mm 22 82

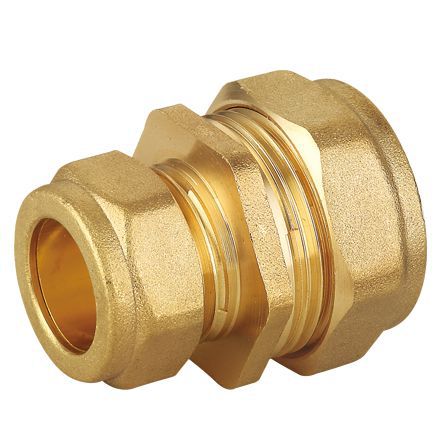

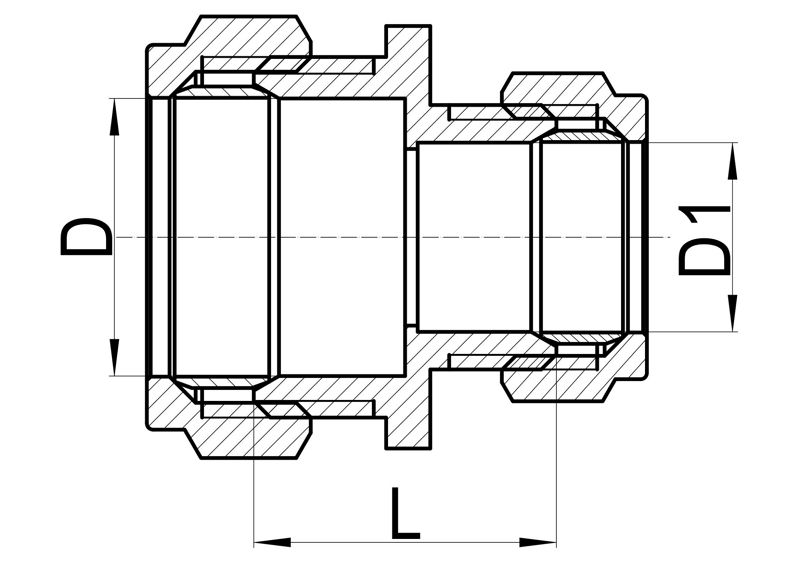

Coupleur droit réducteur C×C, HS100-002
  • Coupleur droit réducteur C×C, HS100-002
  • Coupleur droit réducteur C×C, HS100-002
Commentaires
TAILLE D D1 L
10×8 10 8 20.5
12×8 12 8 22
12×10 12 10 22
15×8 15 8 21
15×10 15 10 22
15×12 15 12 22.5
16×14 16 14 22.5
16×15 16 15 22.5
18×15 18 15 23
22×15 22 15 23
22×18 22 18 24
28×15 28 15 25.5
28×22 28 22 26

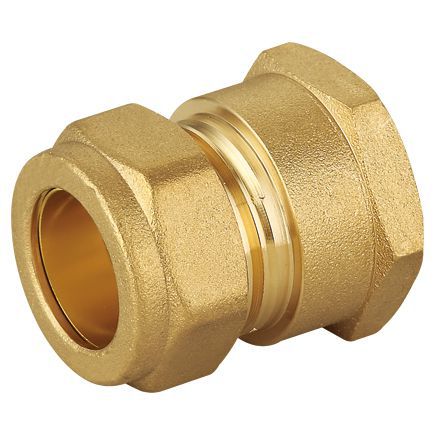

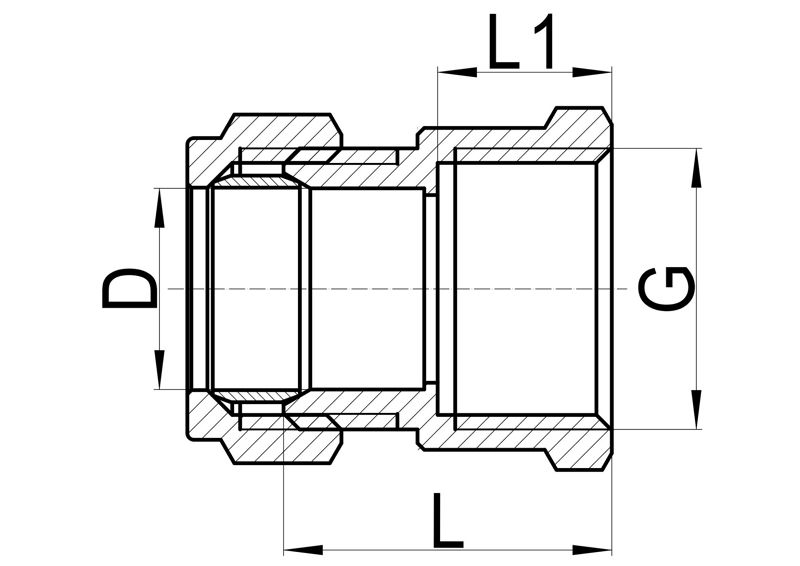

Coupleur droit femelle C×FI, HS100-003
  • Coupleur droit femelle C×FI, HS100-003
  • Coupleur droit femelle C×FI, HS100-003
Commentaires
TAILLE D G L L1
8×1/4" F 8 1/4" 19 9
8×3/8" F 8 3/8" 19 9
10×1/4" F 10 1/4" 20 9
10×3/8" F 10 3/8" 20 9
10×1/2" F 10 1/2" 22.5 11.5
12×3/8" F 12 3/8" 20.5 9
12×1/2" F 12 1/2" 23 11.5
14×3/8" F 14 3/8" 21 9
14×1/2" F 14 1/2" 23 11.5
14×3/4" F 14 3/4" 24.5 13
15×1/4" F 15 1/4" 22.5 11
15×3/8" F 15 3/8" 20.5 9
15×1/2" F 15 1/2" 23 11.5
15×3/4" F 15 3/4" 24.5 13
15×1" F 15 1" 26 14
16×1/2"F 16 1/2" 23 11.5
16×3/4" F 16 3/4" 24.5 13
18×1/2" F 18 1/2" 23.5 11.5
18×3/4" F 18 3/4" 25 13
22×1/2" F 22 1/2" 23.5 11.5
22×3/4" F 22 3/4" 24.5 13
22×1" F 22 1" 26.5 14
28×3/4" F 28 3/4" 28 13
28×1" F 28 1" 28.5 14
35×1 1/4"F 35 1.1/4" 31.5 16
42×1 1/2" F 42 1.1/2" 33 16
54×2" F 54 2" 38.5 19.5

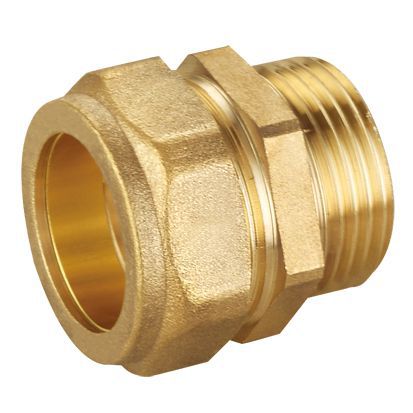

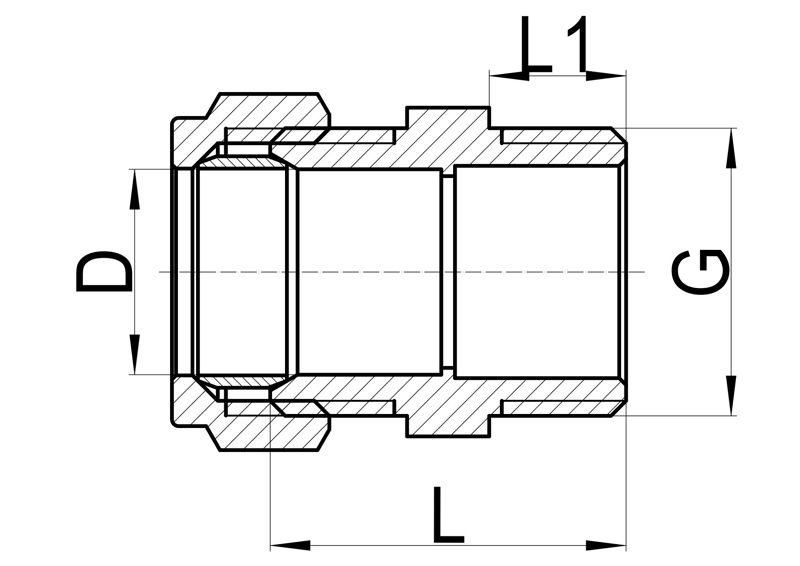

Coupleur droit mâle C×MI, HS100-004
  • Coupleur droit mâle C×MI, HS100-004
  • Coupleur droit mâle C×MI, HS100-004
Commentaires
TAILLE D G L L1
8×1/8"M 8 1/8" 18.5 7
8×1/4"M 8 1/4" 20 8.5
8×3/8"M 8 3/8" 20.5 9
8×1/2"M 8 1/2" 21 9.5
10×1/4"M 10 1/4" 21 8.5
10×3/8"M 10 3/8" 21.5 9
10×1/2"M 10 1/2" 22 9.5
12×3/8"M 12 3/8" 22 9
12×1/2"M 12 1/2" 22.5 9.5
14×3/8"M 14 3/8" 22 9
14×1/2"M 14 1/2" 22.5 9.5
15×1/4"M 15 1/4" 21.5 8.5
15×3/8"M 15 3/8" 22 9
15×1/2"M 15 1/2" 22.5 9.5
15×3/4"M 15 3/4" 25 11
16×1/2"M 16 1/2" 22.5 9.5
18×1/2"M 18 1/2" 23.5 9.5
22×1/2"M 22 1/2" 23.5 9.5
22×3/4"M 22 3/4" 25.5 11
22×1"M 22 1" 28 12.5
28×3/4"M 28 3/4" 28 11
28×1"M 28 1" 29.5 12.5
28×11/4"M 28 1.1/4" 32 14.5
35×1 1/4"M 35 1.1/4" 33 14.5
35×1 1/2"M 35 1.1/2" 34.5 16
42×1 1/2"M 42 1.1/2" 35 16
54×2"M 54 2" 38 17

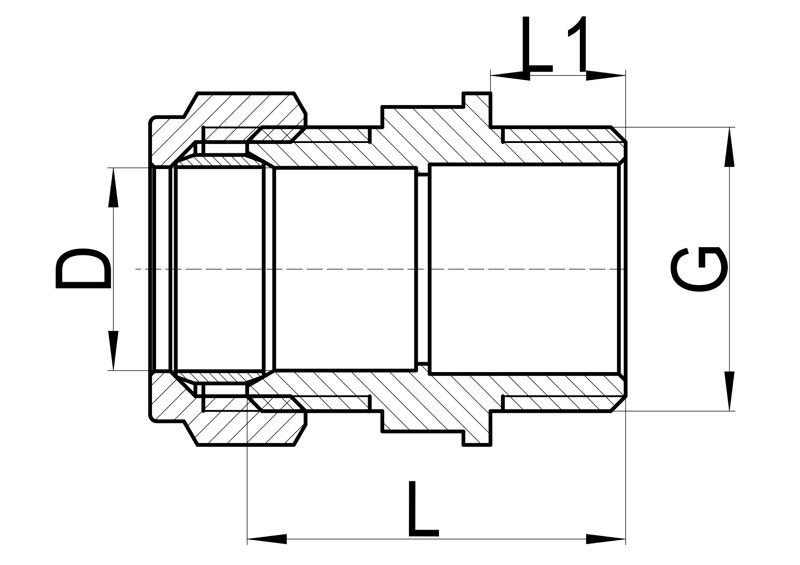

Coupleur droit mâle C×MI, HS100-021
  • Coupleur droit mâle C×MI, HS100-021
  • Coupleur droit mâle C×MI, HS100-021
Commentaires
TAILLE D G L L1
8×1/4"M 8 1/4" 21.5 8.5
8×3/8"M 8 3/8" 23 9
8×1/2"M 8 1/2" 23.5 9.5
10×1/4"M 10 1/4" 22.5 8.5
10×3/8"M 10 3/8" 23 9
10×1/2"M 10 1/2" 24.5 9.5
15×1/4"M 15 1/4" 24 8.5
15×3/8"M 15 3/8" 24.5 9
15×1/2"M 15 1/2" 24 9.5
15×3/4"M 15 3/4" 27 11
18×1/2"M 18 1/2" 26.5 9.5
18×3/4"M 18 3/4" 27.5 11
22×1/2"M 22 1/2" 26 9.5
22×3/4"M 22 3/4" 27.5 11
22×1"M 22 1" 29.5 12.5
22×11/4"M 22 1.1/4" 33 14.5
28×1"M 28 1" 31.5 12.5
28×11/4"M 28 1.1/4" 34.5 14.5
35×1 1/4"M 35 1.1/4" 35 14.5
42×1 1/2"M 42 1.1/2" 36 16
54×2"M 54 2" 40 17

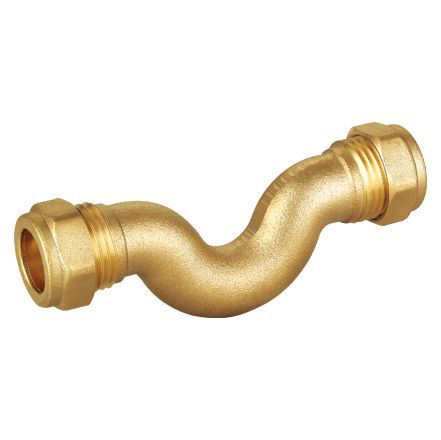

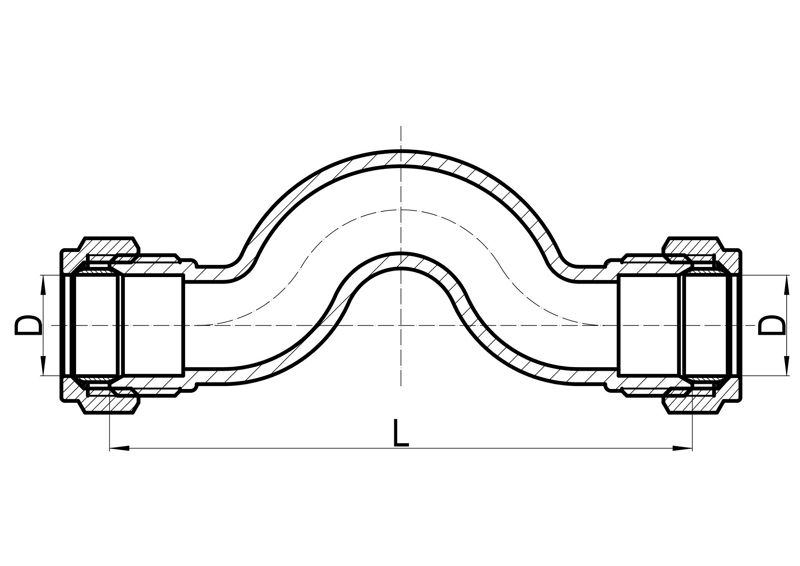

Couplage croisé C×C, HS100-016
  • Couplage croisé C×C, HS100-016
  • Couplage croisé C×C, HS100-016
Commentaires
TAILLE D L
15 15 87
18 18 101.5
22 22 121
Coude à compression en laiton

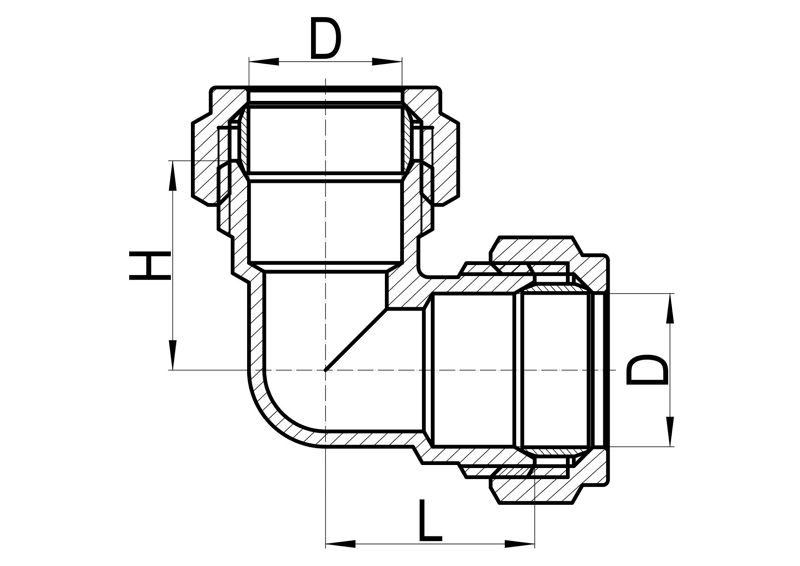

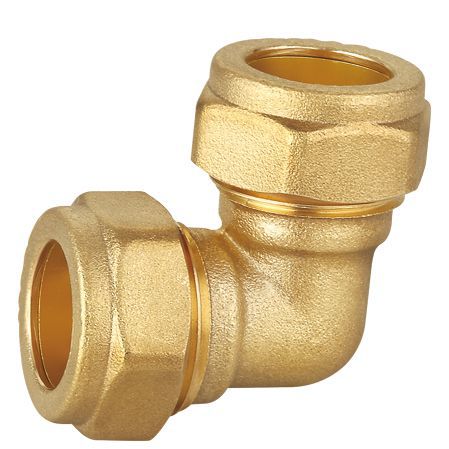

Coude égal/réducteur C×C, HS100-005
  • Coude égal/réducteur C×C, HS100-005
  • Coude égal/réducteur C×C, HS100-005
Commentaires
TAILLE D D1 L H
8×8 8 8 15 15
10×10 10 10 17 17
12×12 12 12 17.5 17.5
14×14 14 14 20.5 20.5
15×15 15 15 20.5 20.5
16×16 16 16 21 21
18×18 18 18 23.5 23.5
22×15 22 15 23 23
22×22 22 22 25 25
28×15 28 15 23 26.5
28×22 28 22 34 26
28×28 28 28 29.5 29.5
35×35 35 35 35.5 35.5
42×42 42 42 40 40
54×54 54 54 47 47

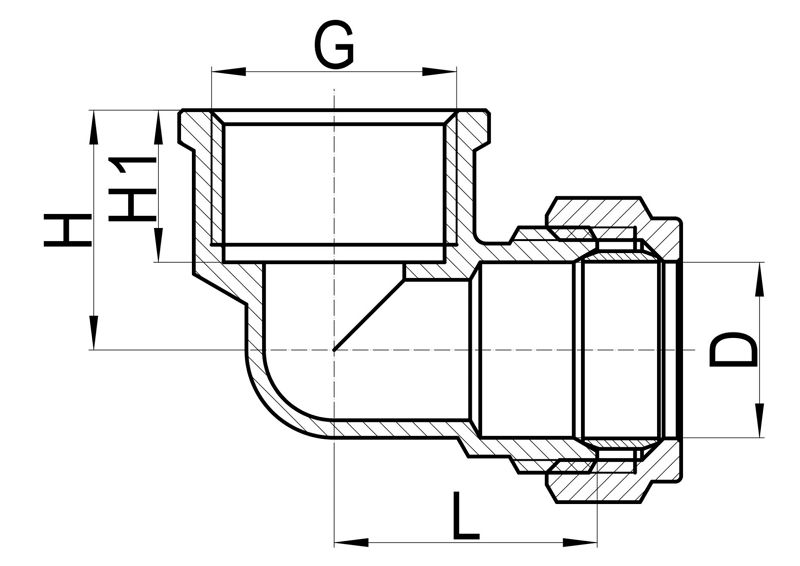

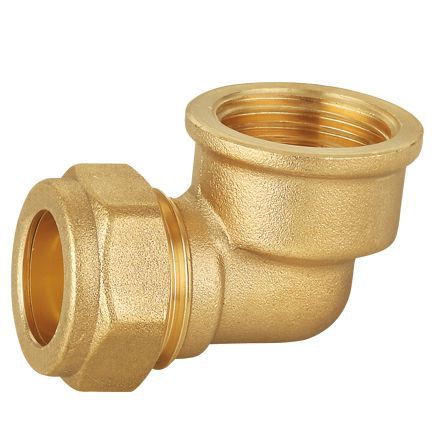

Coude femelle C×FI, HS100-006
  • Coude femelle C×FI, HS100-006
  • Coude femelle C×FI, HS100-006
Commentaires
TAILLE D G L H H1
8×1/4"F 8 1/4" 18 14 9
10×3/8"F 10 3/8" 20 16.5 10
12×1/2"F 12 1/2" 22.5 18 11.5
14×1/2"F 14 1/2" 22.5 19 11.5
15×1/2"F 15 1/2" 22.5 19 11.5
15×3/4"F 15 3/4" 26 20.5 13
16×1/2"F 16 1/2" 22.5 19 11.5
18×1/2"F 18 1/2" 23.5 20.5 11.5
18×3/4"F 18 3/4" 25.5 22 13
22×1/2"F 22 1/2" 23 22.5 11.5
22×3/4"F 22 3/4" 26.5 24 13
22×1"F 22 1" 30 25 14
28×1"F 28 1" 31 27.5 14
35×1 1/4"F 35 1.1/4" 37 33 16
42×1 1/2"F 42 1.1/2" 41.5 36.5 16
54×2"F 54 2" 49 46 19.5

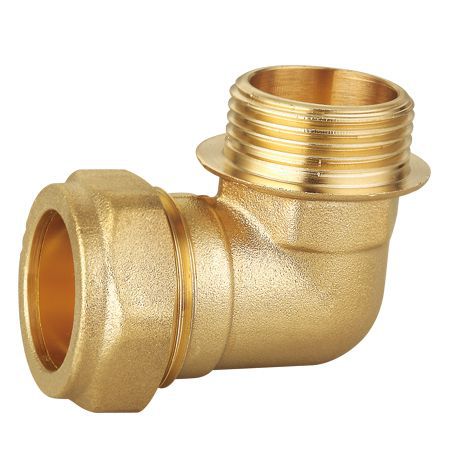

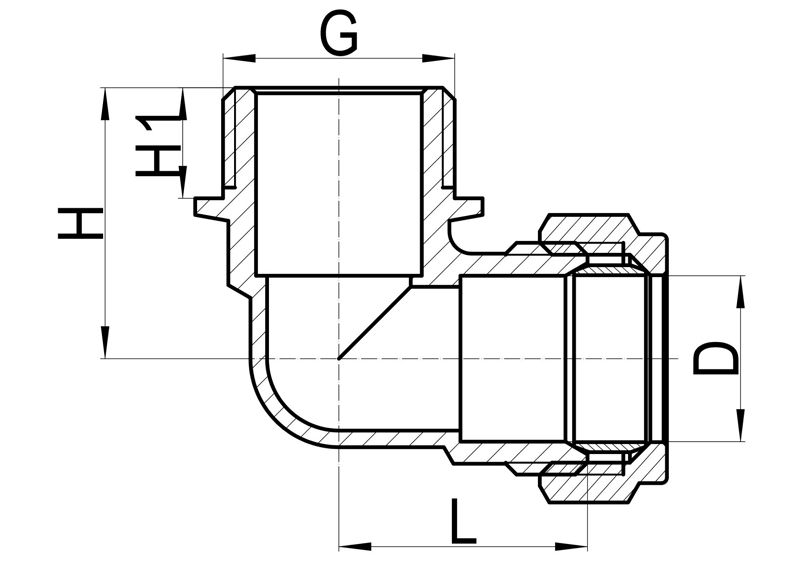

Coude mâle C×MI, HS100-007
  • Coude mâle C×MI, HS100-007
  • Coude mâle C×MI, HS100-007
Commentaires
TAILLE D G L H H1
8×1/4"M 8 1/4" 16.5 18 8.5
10×1/4"M 10 1/4" 16.5 19 8.5
10×3/8"M 10 3/8" 19 21 10
12×1/2"M 12 1/2" 21 21 9.5
14×1/2"M 14 1/2" 21 23 9.5
15×1/4"M 15 1/4" 19 22 8.5
15×3/8"M 15 3/8" 19 22.5 9
15×1/2"M 15 1/2" 21 23 9.5
15×3/4"M 15 3/4" 24 24.5 11
16×1/2"M 16 1/2" 21 24 9.5
18×1/2"M 18 1/2" 21 25 9.5
18×3/4"M 18 3/4" 24 27 11
22×1/2"M 22 1/2" 21.5 27 9.5
22×3/4"M 22 3/4" 24.5 28.5 11
22×1"M 22 1" 28 30 12.5
28×1"M 28 1" 29.5 34 12.5
35×1 1/4"M 35 1.1/4" 36.5 40.5 14.5
42×1 1/2"M 42 1.1/2" 39 45 16
54×2"M 54 2" 46 55 17

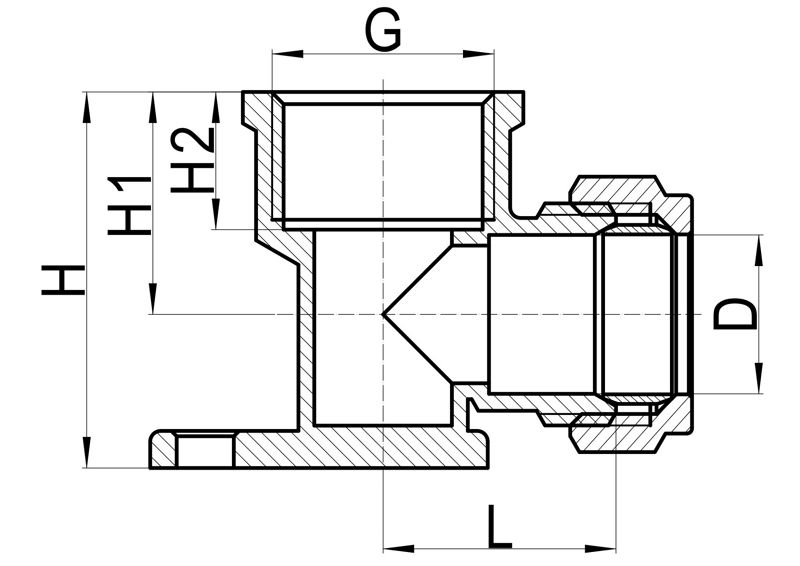

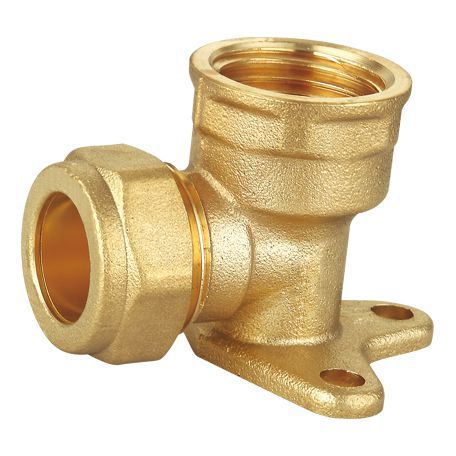

Coude de plaque murale C×FI, HS100-011
  • Coude de plaque murale C×FI, HS100-011
  • Coude de plaque murale C×FI, HS100-011
Commentaires
TAILLE D G L H H1 H2
12×1/2"F 12 1/2" 22.5 30 18 11.5
14×1/2"F 14 1/2" 22.5 33 19 11.5
15×1/2"F 15 1/2" 22.5 33 19 11.5
16×1/2"F 16 1/2" 22.5 34 19 11.5
18×1/2"F 18 1/2" 23.5 41 24 15
18×3/4"F 18 3/4" 28 43 26 16.5
22×1/2"F 22 1/2" 29 50 30.5 15
22×3/4"F 22 3/4" 26.5 42 24 13

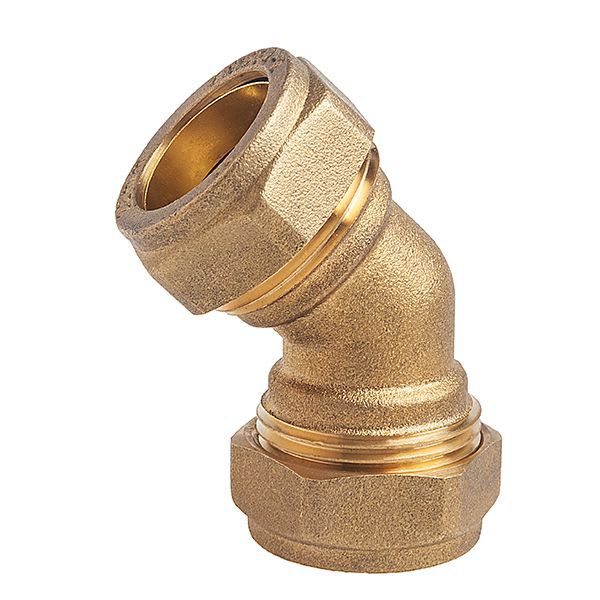

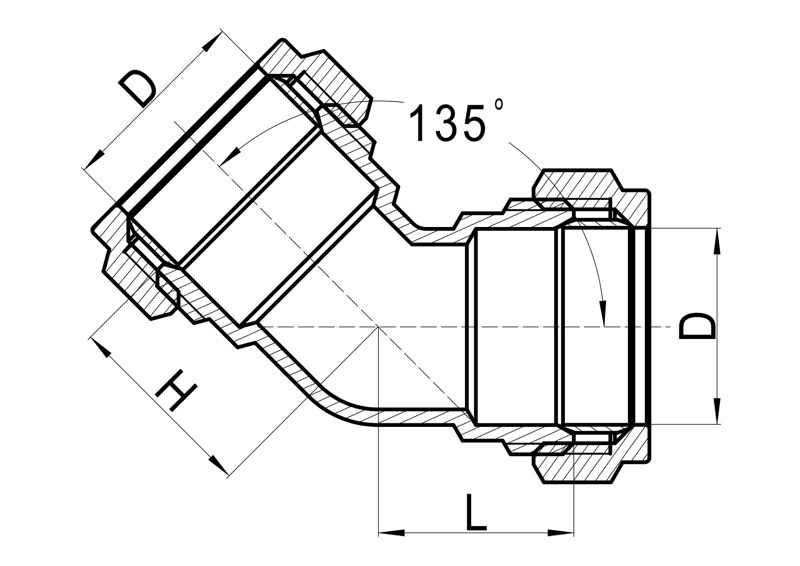

Coude 45 degrés, HS100-020
  • Coude 45 degrés, HS100-020
  • Coude 45 degrés, HS100-020
Commentaires
TAILLE D L H
15×45° 15 18 18
22×45° 22 22 22
28×45° 28 26 26
Té à compression en laiton

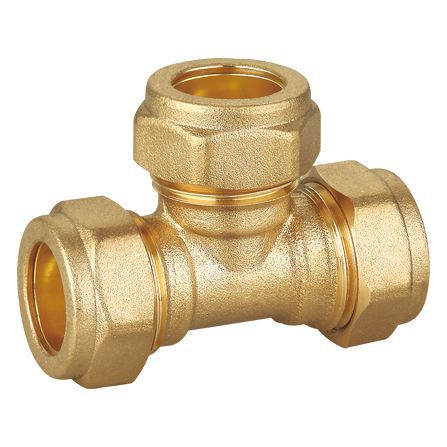

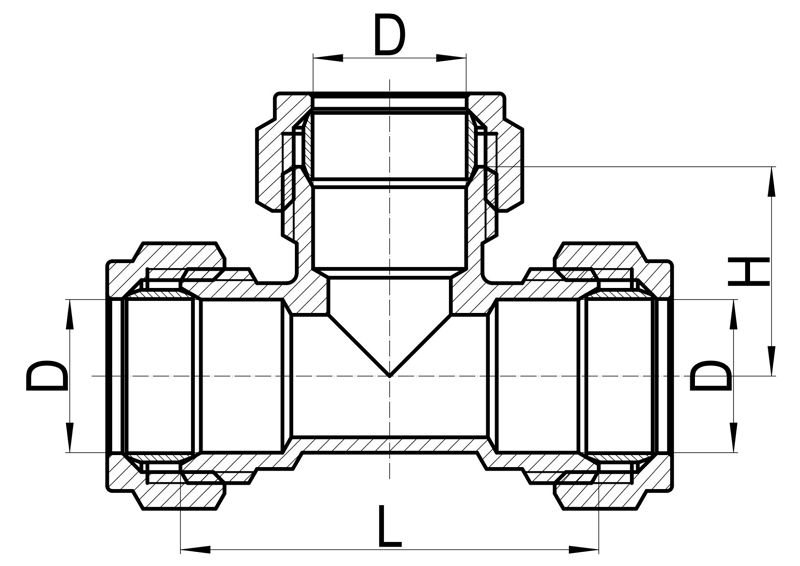

Té égal C×C×C, HS100-008
  • Té égal C×C×C, HS100-008
  • Té égal C×C×C, HS100-008
Commentaires
TAILLE D L H
8×8×8 8 30 15
10×10×10 10 34 17
12×12×12 12 35 17.5
14×14×14 14 41 20.5
15×15×15 15 41 20.5
16×16×16 16 42 21
18×18×18 18 47 23.5
22×22×22 22 50 25
28×28×28 28 59 29.5
35×35×35 35 71 35.5
42×42×42 42 80 40
54×54×54 54 94 47

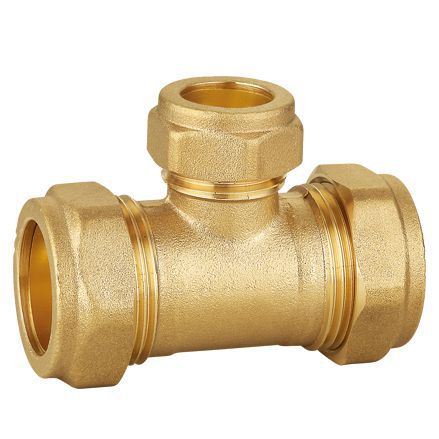

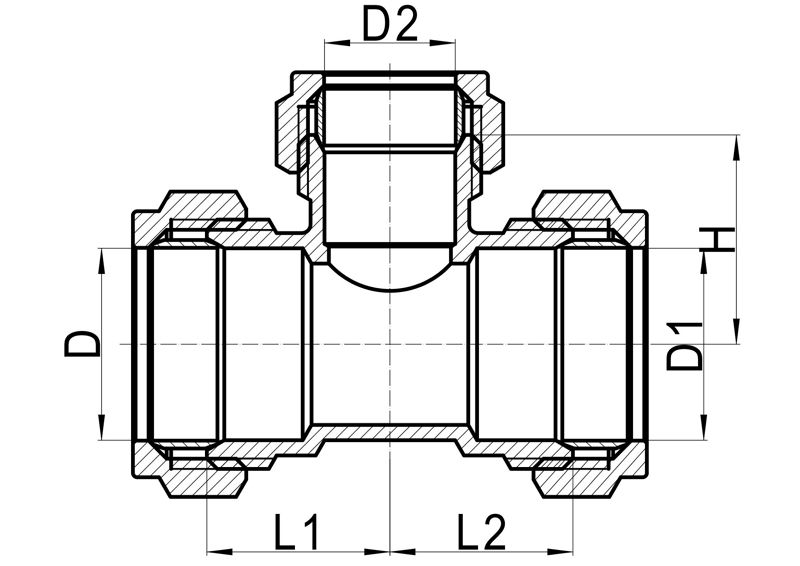

Té de réduction C×C×C, HS100-009
  • Té de réduction C×C×C, HS100-009
  • Té de réduction C×C×C, HS100-009
Commentaires
TAILLE D D1 D2 L1 L2 H
15×15×22 15 15 22 23.5 23.5 21.5
18×18×15 18 18 15 22 22 24
18×15×18 18 15 18 24 22 24
22×15×15 22 15 15 23 19.5 23
22×15×22 22 15 22 25 23.5 25
22×22×15 22 22 15 23 23 23.5
22×22×18 22 22 18 23 23 27
22×22×28 22 22 28 28 28 28.5
28×15×15 28 15 15 23 20.5 26.5
28×22×15 28 22 15 24.5 21 28
28×28×15 28 28 15 23 23 26.5
28×15×28 28 15 28 29.5 26.5 29.5
28×22×22 28 22 22 28.5 26.5 29
28×28×22 28 28 22 26 26 29
28×22×28 28 22 28 29.5 27 29.5
35×35×15 35 35 15 26 26 34
35×35×22 35 35 22 31 31 34
35×35×28 35 35 28 31 31 34
42×42×15 42 42 15 28 28 38.5
42×42×22 42 42 22 28 28 38.5
42×42×28 42 42 28 35 35 40
42×42×35 42 42 35 35 35 40
54×54×15 54 54 15 35.5 35.5 46
54×54×22 54 54 22 35.5 35.5 46
54×54×28 54 54 28 35.5 35.5 46
54×54×35 54 54 35 42 42 46.5
54×54×42 54 54 42 42 42 46.5

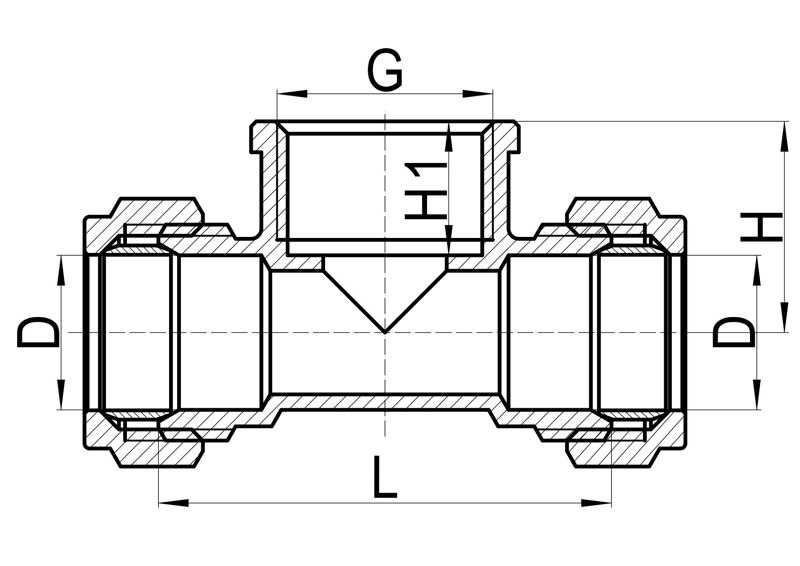

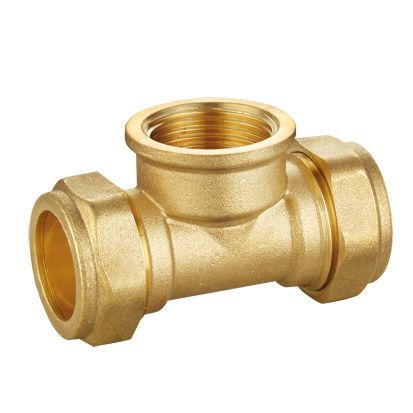

Té femelle C×C×FI, HS100-010
  • Té femelle C×C×FI, HS100-010
  • Té femelle C×C×FI, HS100-010
Commentaires
TAILLE D G L H H1
12×12×1/2“F 12 1/2" 45 18 11.5
14×14×1/2“F 14 1/2" 45 19 11.5
15×15×1/2“F 15 1/2" 45 19 11.5
16×16×1/2“F 16 1/2" 45 19 11.5
18×18×1/2“F 18 1/2" 47 20.5 11.5
18×18×3/4“F 18 3/4" 51 22 13
22×22×1/2”F 22 1/2" 46 22.5 11.5
22×22×3/4”F 22 3/4" 53 24 13
28×28×1/2”F 28 1/2" 52 24.5 11.5
28×28×3/4”F 28 3/4" 55 26.5 13
28×28×1”F 28 1" 62 27.5 14
Connecteur de robinet à compression en laiton

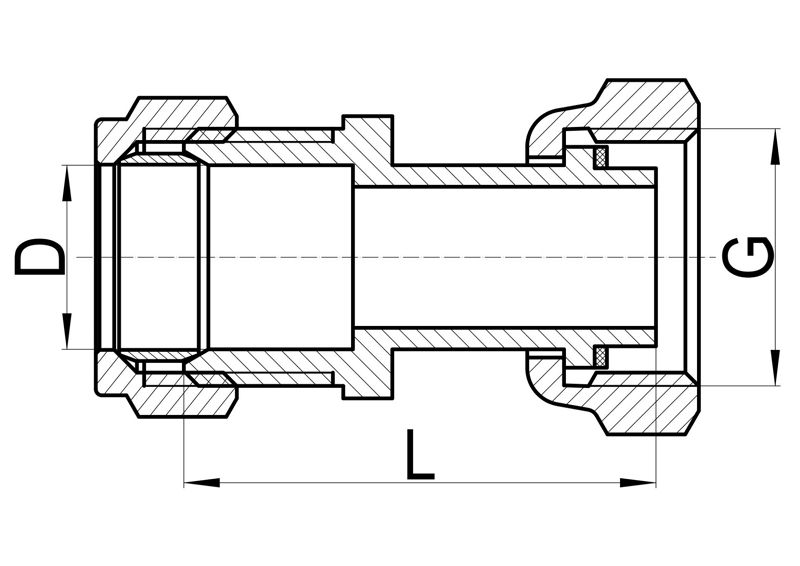

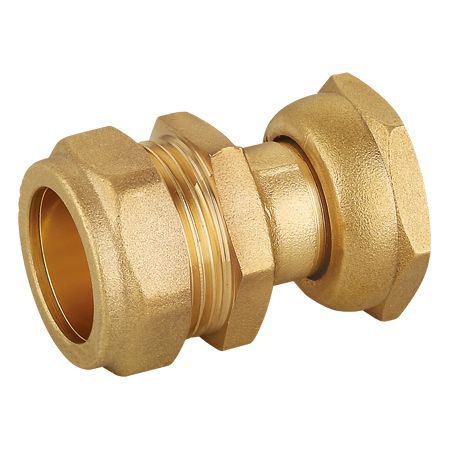

Connecteur droit pour robinet C×FI, HS100-014
  • Connecteur droit pour robinet C×FI, HS100-014
  • Connecteur droit pour robinet C×FI, HS100-014
Commentaires
TAILLE D G L
15×1/2"F 15 1/2" 31.5
15×3/4"F 15 3/4" 33.5
22×3/4"F 22 3/4" 34.5

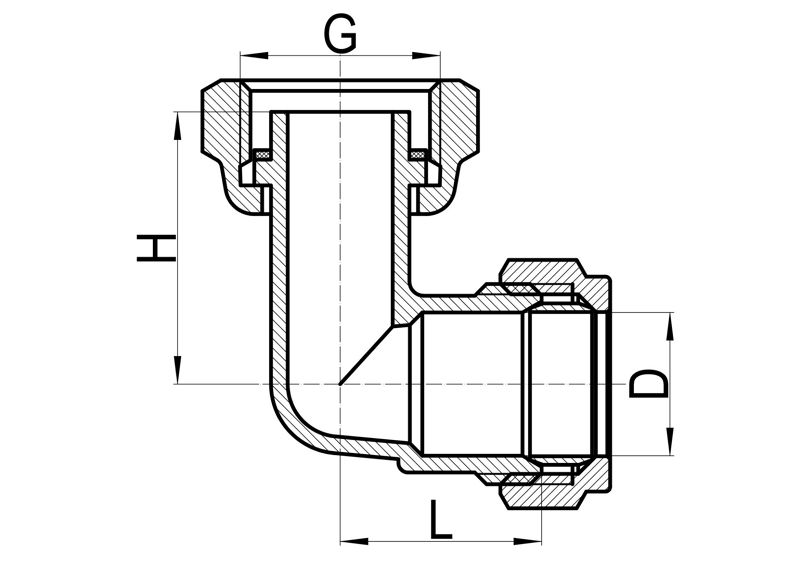

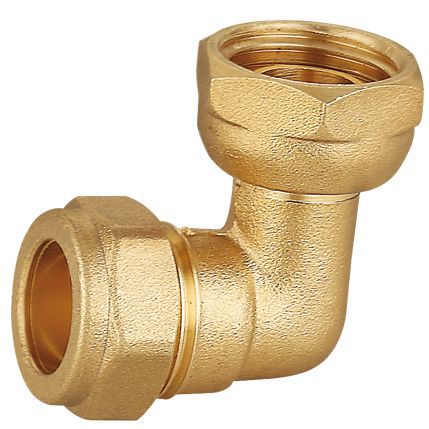

Connecteur de robinet coudé C×FI, HS100-015
  • Connecteur de robinet coudé C×FI, HS100-015
  • Connecteur de robinet coudé C×FI, HS100-015
Commentaires
TAILLE D G L H
15×1/2"F 15 1/2" 21 27.5
22×3/4"F 22 3/4" 34 22
Embout à compression en laiton

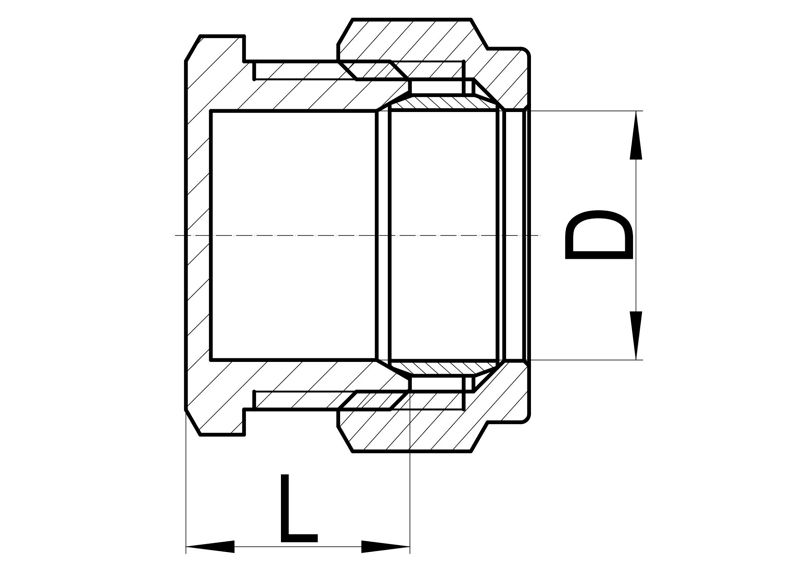

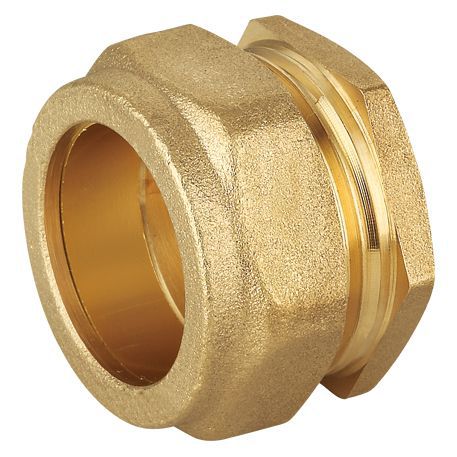

Embout d'arrêt, HS100-013
  • Embout d'arrêt, HS100-013
  • Embout d'arrêt, HS100-013
Commentaires
TAILLE D L
8 8 11
10 10 12
12 12 12.5
15 15 12.5
18 18 13.5
22 22 13.5
28 28 15.5
35 35 18
42 42 19
54 54 20
Connecteur de réservoir à compression en laiton

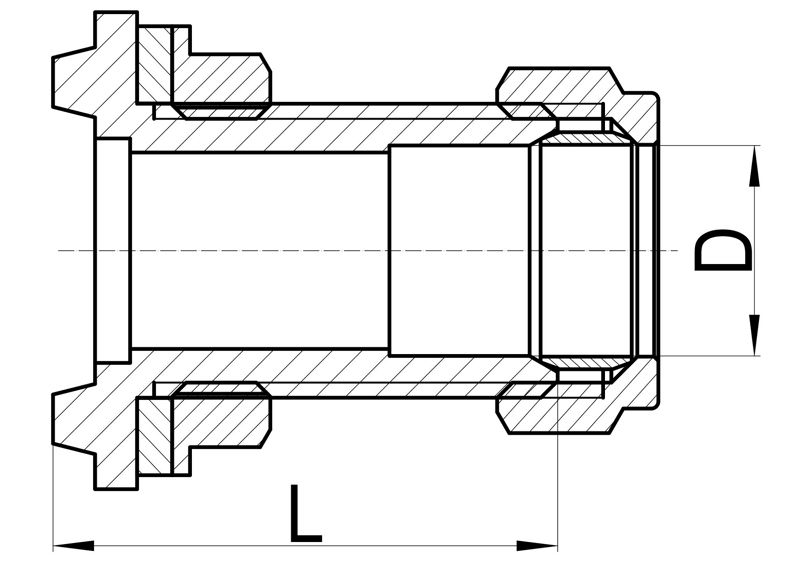

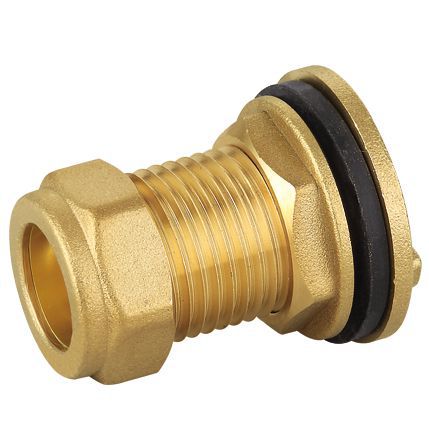

Connecteur de réservoir d'eau, HS100-012
  • Connecteur de réservoir d'eau, HS100-012
  • Connecteur de réservoir d'eau, HS100-012
Commentaires
TAILLE D L
15 15 36
22 22 37
28 28 37
35 35 42
42 42 44
54 54 45

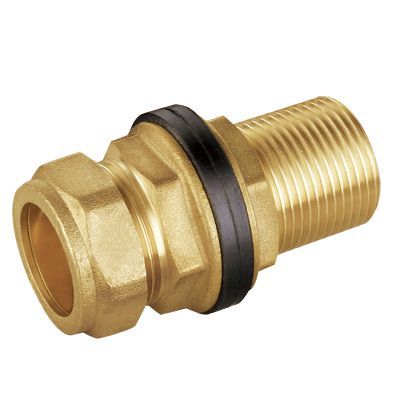

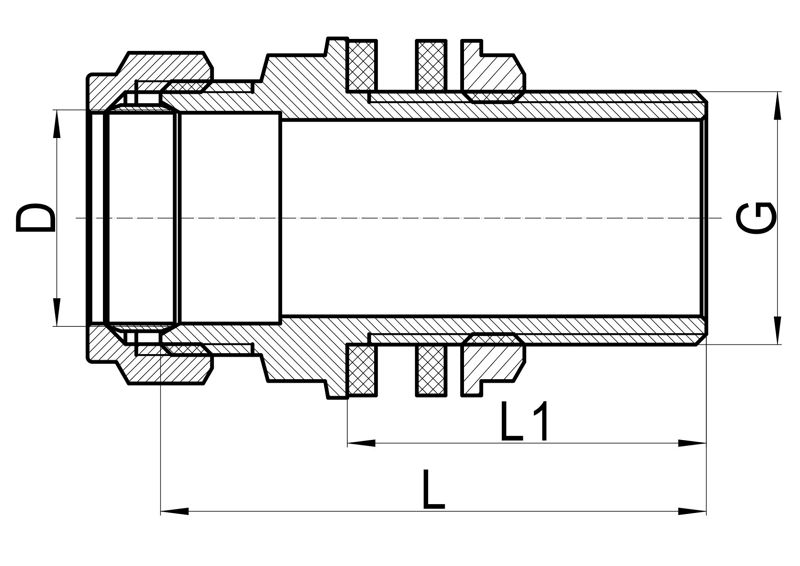

Connecteur mâle en laiton pour réservoir d'eau C×MI, HS100-019
  • Connecteur mâle en laiton pour réservoir d'eau C×MI, HS100-019
  • Connecteur mâle en laiton pour réservoir d'eau C×MI, HS100-019
Commentaires
TAILLE D G L L1
15×1/2" 15 1/2" 55 37.5
22×3/4" 22 3/4" 56.5 37.5
28×1" 28 1" 61 40
35×1"1/4 35 1.1/4" 66.5 43
42×1"1/2 42 1.1/2" 73.5 47
54×2" 54 2" 77 50
Composant réduit à compression en laiton

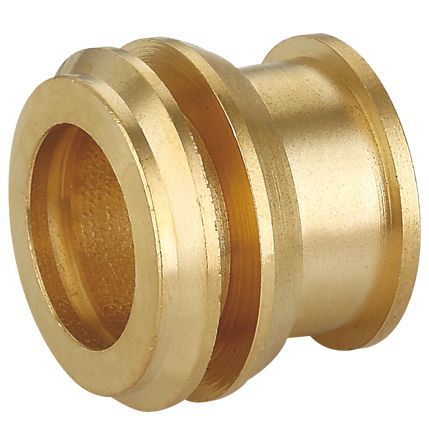

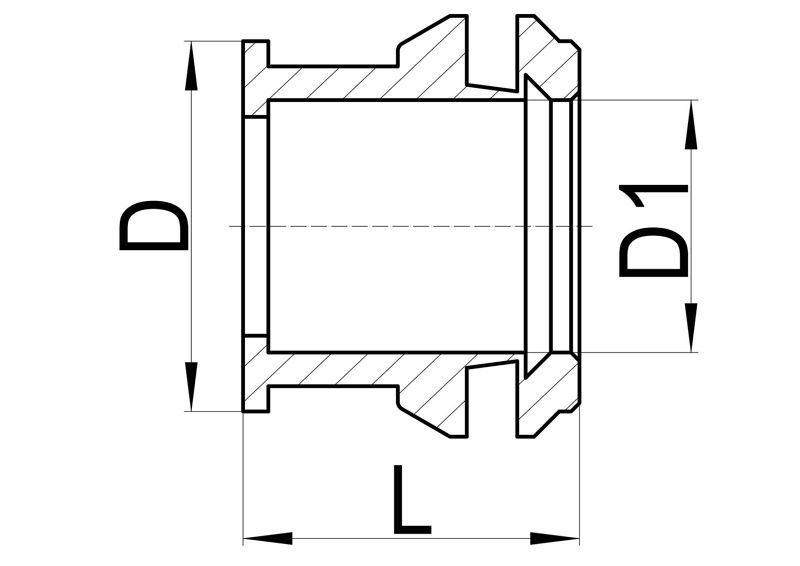

Pièce réduite C×C, HS100-017
  • Pièce réduite C×C, HS100-017
  • Pièce réduite C×C, HS100-017
Commentaires
TAILLE D D1 L
12×8 12 8 15.5
15×8 15 8 18.5
15×10 15 10 18.5
22×15 22 15 18.5
28×15 28 15 20.5
28×22 28 22 20.5
35×22 35 22 21
35×28 35 28 21

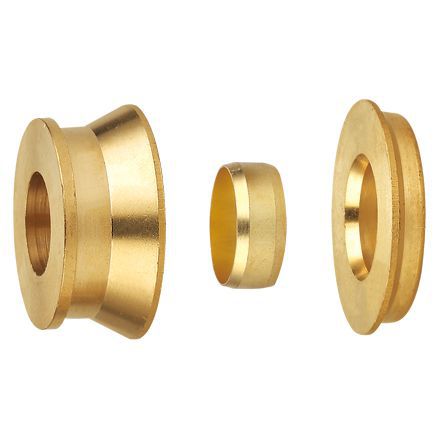

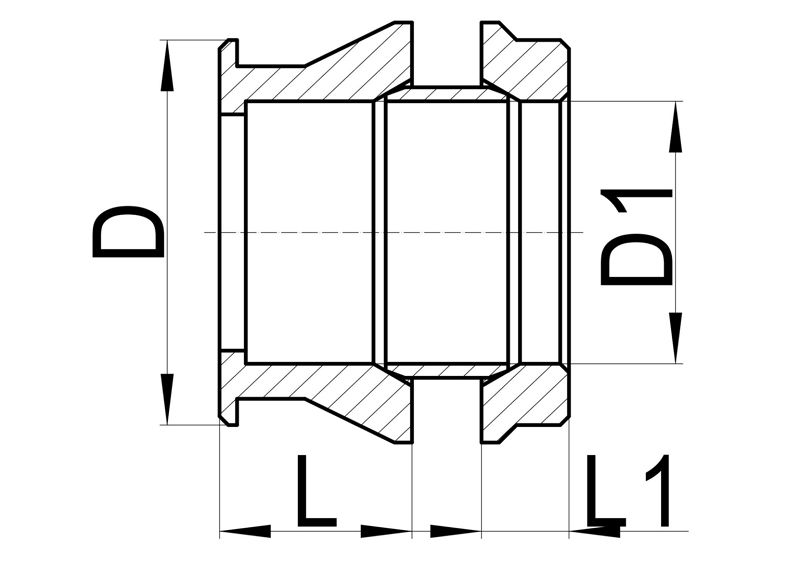

Ensemble réduit (trois pièces) C×C, HS100-018
  • Three Piece Reducing Set C×C, HS100-018
  • Three Piece Reducing Set C×C, HS100-018
Commentaires
TAILLE D D1 L L1
10×8 10 8 10 4
12×8 12 8 10 4
15×8 15 8 10 4
15×10 15 10 10 4
15×12 15 12 10 4
22×15 22 15 10 4
28×15 28 15 13 5
28×22 28 22 13 5
35×15 35 15 13 5.5
35×22 35 22 13 5.5
35×28 35 28 13 5.5
42×15 42 15 14 6
42×22 42 22 14 6
42×28 42 28 14 6
42×35 42 35 14 6
54×22 54 22 16 6.5
54×28 54 28 16 6.5
54×35 54 35 16 6.5
54×42 54 42 16 6.5
Tags
  • pièces de plomberie
  • raccords de tuyauterie filetés
  • raccords tubulaires
  • coude capillaire
  • raccord de tuyauterie de plomberie
Autres raccords laiton pour tuyaux en cuivre
Autres produits
Raccords laiton pour tube PE

Raccords laiton pour tube PE

En tant que spécialiste des raccords en laiton, Honson fabrique différents raccords en laiton pour les tuyaux en PE, tels que les raccords à compression en laiton pour charges lourdes et légères, les raccords à compression en laiton et les raccords d'irrigation en laiton.
Raccords filetés en laiton

Raccords filetés en laiton

Les raccords filetés en laiton HS190 de Honson sont parfaitement adaptés à une large gamme d'applications telles que le chauffage, l'eau de pluie, les systèmes de plomberie et les systèmes sanitaires. Ils sont durables et faciles à installer.

Raccords laiton pour tube PEX

Raccords laiton pour tube PEX

Honson propose une large gamme de raccords en laiton pour les tuyaux PEX, tels que les raccords à compression en laiton, les raccords d'insertion PEX en laiton pour les États-Unis et les raccords à manchon coulissant en laiton.
Raccords laiton pour tubes PEX-AL-PEX

Raccords laiton pour tubes PEX-AL-PEX

Honson est un fabricant expérimenté qui propose une grande diversité de raccords en laiton pour les tuyaux PEX-AL-PEX, notamment des raccords à sertir et des raccords à compression en laiton.
Accessoires de jardin en laiton - HS320

Accessoires de jardin en laiton - HS320

Honson propose un assortiment de raccords de tuyaux d'arrosage en laiton de diverses tailles, qui conviennent particulièrement bien aux applications de plomberie domestiques et commerciales.
